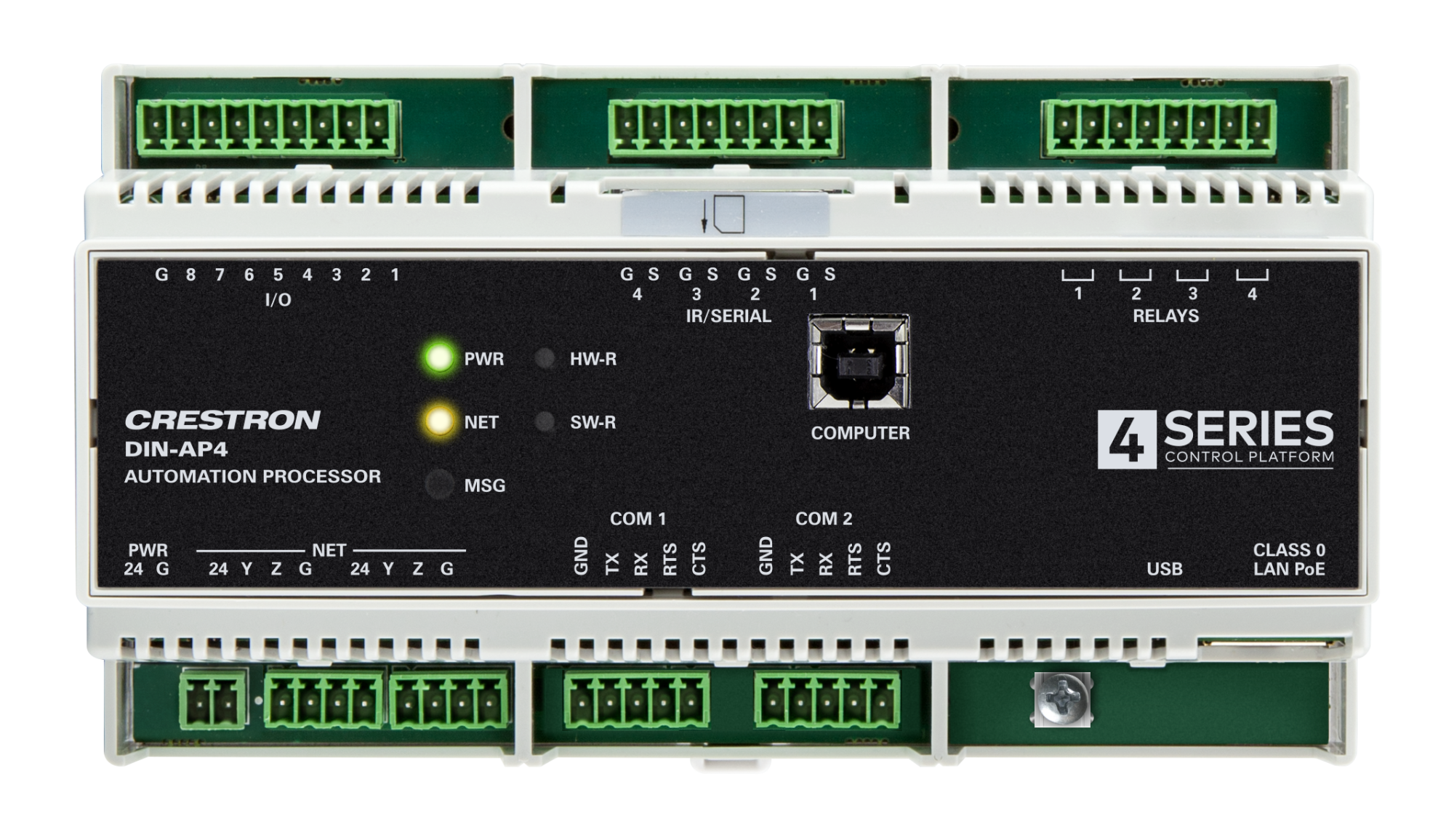

Система управления Crestron DIN-AP4

Описание

DIN-AP4 — это безопасный, высокопроизводительный процессор управления с мощным управляющим модулем 4-Series™, разработанным специально для монтажа на DIN-рейку. DIN-AP4 разработан для интеграции и автоматизации технологий в любом современном сетевом доме, коммерческом здании или государственном учреждении. Монтаж на DIN-рейку обеспечивает компактное, экономичное и модульное решение для настройки полных систем автоматизации с использованием DIN-AP4 вместе с дополнительными устройствами Crestron и сторонних устройств, монтируемых на DIN-рейку.

Управляющий модуль 4-Series

Системы управления 4-Series оснащены модернизированным многоядерным ЦП, обеспечивающим значительное увеличение скорости и производительности по сравнению с управляющими процессорами Crestron 3-Series®. Улучшенная производительность позволяет системам управления 4-Series справляться с растущими требованиями передовой автоматизированной системы.

Надежная сеть и IP-управление обеспечивают бесшовную интеграцию с другими системами и устройствами с возможностью дополнительного управления с помощью сенсорных экранов Crestron, беспроводных пультов дистанционного управления и приложений для мобильных устройств, а также удаленного управления с помощью программного обеспечения Crestron Fusion® и сервиса XiO Cloud®.

Модульная архитектура программирования

DIN-AP4 обеспечивает модульную архитектуру программирования для одновременного запуска до десяти программ. Программисты могут разрабатывать и запускать независимые программы для конкретных устройств, что позволяет оптимизировать каждую программу для определенной функции и вносить изменения в одну программу, не влияя на всю систему.

Благодаря полному набору встроенных портов управления DIN-AP4 может быть интегрирован с широким спектром аудио, видео, освещения, моторизованных жалюзи, термостатов, дверных замков, датчиков, систем безопасности и другого оборудования.

• Ethernet обеспечивает интерфейс для подключения к сети здания и управления AV-коммутаторами Crestron, аудиопроцессорами, контроллерами питания и другим оборудованием с IP-управлением.
• Сетевое подключение Cresnet® обеспечивает поддержку диммеров освещения Crestron, моторизованных жалюзи, датчиков, термостатов, кнопочных панелей и многого другого.
• Встроенные порты управления RS‑232, IR/последовательный, релейный и Versiport I/O обеспечивают прямую интеграцию со всеми типами стороннего оборудования.

Сеть Cresnet

Cresnet обеспечивает надежное решение для сетевой проводки с простой конфигурацией, обеспечивая двунаправленную связь и питание 24 В постоянного тока для каждого подключенного устройства по 4‑проводному кабелю. DIN-AP4 включает пару главных портов Cresnet (параллельных), способных поддерживать около 20 типичных устройств. Более крупные системы с более чем 20 устройствами можно обрабатывать, добавляя распределительный концентратор Cresnet DIN‑HUB или мост Ethernet DIN‑CENCN‑2 к Cresnet. Подключение для нескольких линий проводки можно упростить с помощью одного или нескольких распределительных блоков Cresnet DIN‑BLOCK (все продаются отдельно).

Мониторинг и планирование помещений Crestron Fusion

Как часть полностью управляемой сети, DIN-AP4 работает с Crestron Fusion, обеспечивая удаленное планирование, мониторинг и управление помещениями и технологиями из центральной службы поддержки или мобильного приложения. Он также позволяет организациям сократить потребление энергии за счет отслеживания использования в реальном времени и автоматизации управления AV, освещением, шторами и HVAC.

XiO Cloud Provisioning and Management

Системы управления 4-й серии используют мощь и гибкость сервисов XiO Cloud, позволяя пользователям удаленно предоставлять, контролировать и управлять устройствами Crestron в корпоративной сети. XiO Cloud можно использовать для настройки и загрузки программ в систему управления до ее получения, что делает систему управления полностью функциональной сразу после подключения к сети. XiO Cloud создан на программной платформе Microsoft® Azure® и использует ведущую в отрасли технологию Azure IoT Hub от Microsoft. XiO Cloud позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то время, которое раньше требовалось для управления только одним. В отличие от других облачных решений на основе виртуальных машин, сервисы Azure обеспечивают неограниченную масштабируемость для удовлетворения постоянно растущих потребностей предприятия.

Улучшенная безопасность корпоративного уровня

DIN-AP4 — это процессор управления корпоративного класса, который можно развернуть в сотнях мест и легко настроить с помощью веб-браузера, программного обеспечения Crestron Toolbox™ или Crestron XiO Cloud. Он использует стандартные протоколы сетевой безопасности, включая управление доступом к сети 802.1X, аутентификацию службы Active Directory®, SSH, TLS и HTTPS, чтобы обеспечить надежность и соответствие ИТ-политикам вашей организации.

DIN-AP4 настроен в соответствии с расширенными стандартами безопасности Crestron прямо из коробки. DIN-AP4 поставляется с включенной аутентификацией и требует создания учетной записи администратора перед предоставлением доступа к конфигурации устройства и интерфейсам управления.

Поддержка SNMP V3

Встроенная поддержка SNMP V3 обеспечивает интеграцию со сторонним программным обеспечением для управления ИТ, позволяя сетевым администраторам управлять и контролировать системы Crestron в сети в удобном для ИТ формате.

Поддержка BACnet

Встроенная поддержка протокола связи BACnet обеспечивает прямой интерфейс для сторонних систем управления зданием через Ethernet, упрощая интеграцию с системами HVAC, безопасности и другими системами. При использовании BACnet каждая система работает независимо, но взаимодействует с ними на одной платформе.

Интеграция с Apple HomeKit

DIN-AP4 поддерживает интеграцию с системой технологии Apple® HomeKit®. После сопряжения DIN-AP4 с системой HomeKit с помощью программирования SIMPL можно использовать Crestron TSR-310 для управления поддерживаемыми устройствами Apple. На DIN-AP4 прикреплен QR-код сопряжения, который упрощает сопряжение системы управления напрямую с приложением Apple Home.2

Универсальные варианты питания

DIN-AP4 может питаться от блока питания 24 В постоянного тока (PW‑2407WUL или эквивалент, продается отдельно) или через PoE (питание через Ethernet). Используя технологию PoE, DIN-AP4 получает рабочее питание непосредственно через проводку локальной сети. Инжектор PoE (PWE‑4803RU) просто подключается к кабелю локальной сети в удобном месте. Коммутаторы PoE Crestron (CEN‑SW‑POE-5 или CEN‑SWPOE‑16) также могут использоваться для предоставления полного сетевого решения со встроенным PoE. Все инжекторы и коммутаторы PoE продаются отдельно.

Монтаж на DIN-рейку

DIN-AP4 предназначен для крепления к стандартной DIN-рейке для установки в настенном корпусе (серия Crestron DIN‑EN или аналогичная) или на настенной панели как часть полной системы автоматизации на DIN-рейке.

Особенности

• Система управления 4‑Series™ с 1 ГБ SDRAM и 8 ГБ флэш-памяти
• Встроенный многоядерный процессор 4‑Series
• Поддержка приложений для управления устройствами iPhone®, iPad® и Android™
• Управление через компьютер и веб-интерфейс XPanel
• Модульная архитектура программирования
• Встроенные порты IR/serial, COM, I/O, relay, сеть Cresnet® и порты управления Ethernet
• Высокоскоростной хост-порт USB 2.0 и слот для карты памяти
• Программное обеспечение Crestron Fusion® для мониторинга и планирования помещений
• Предоставление и управление службами XiO Cloud®
• Безопасность и аутентификация сети корпоративного класса
• Поддержка удаленного управления IT SNMP V3
• Встроенная поддержка сети BACnet/IP
• Настройка установщика через программное обеспечение, веб-браузер или облако
• Поддержка IPv6
• Интеграция с технологией Apple® HomeKit®
• Питание от блока питания 24 В постоянного тока или PoE (Power over Ethernet)
• Ширина DIN-рейки 9м монтируемый
