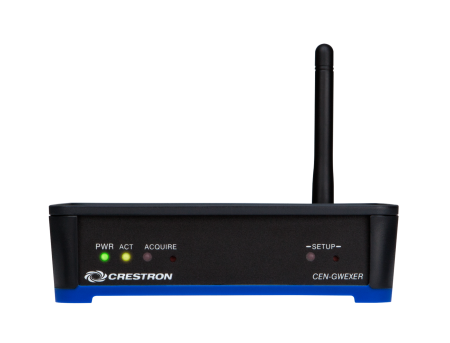

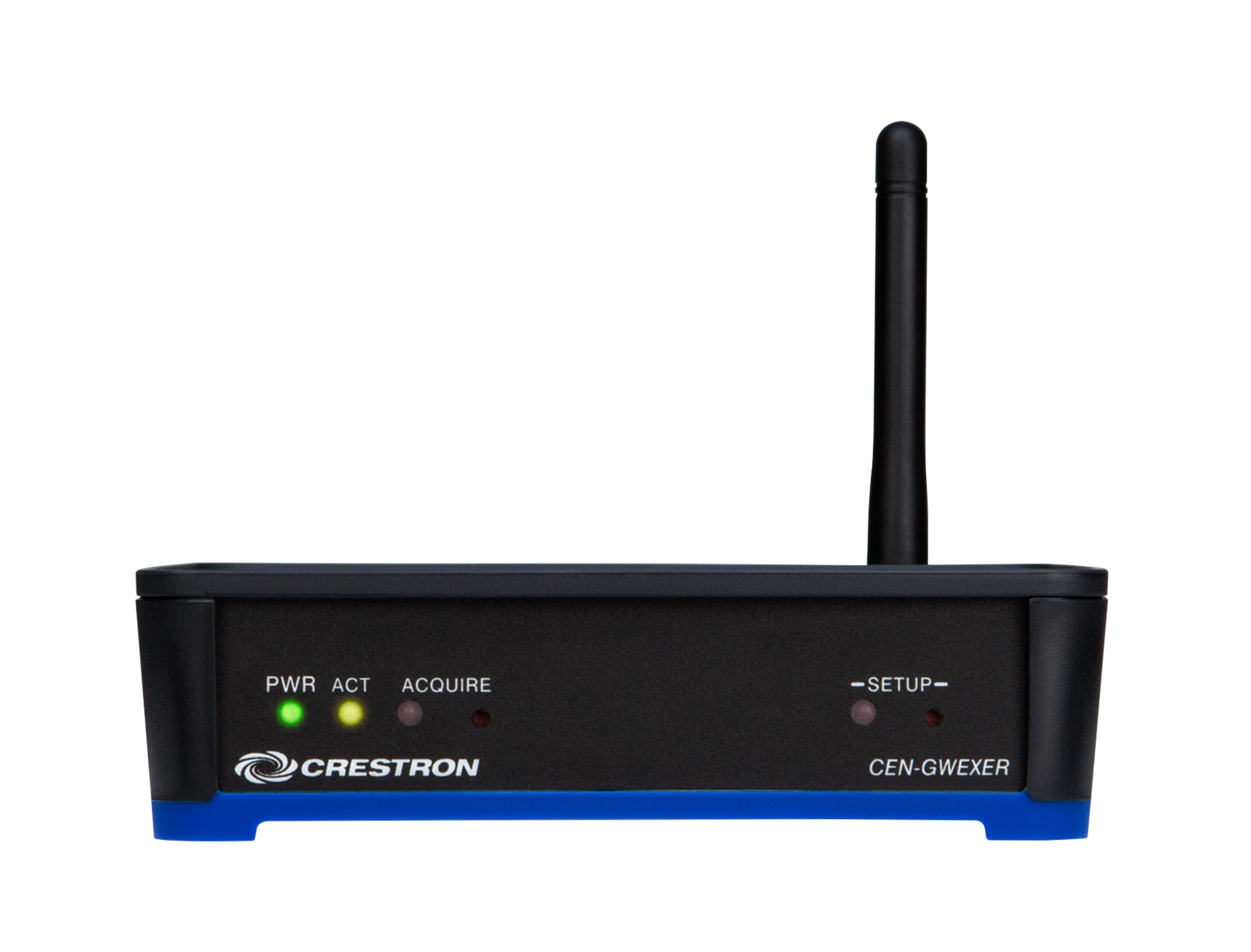

Сеть infiNET EX® и беспроводной шлюз ER Crestron CENI-GWEXER

CEN-GWEXER — это беспроводной двухсторонний радиочастотный приемопередатчик, разработанный для использования с беспроводными устройствами Crestron® infiNET EX® и «ER» (Extended Range RF). Один шлюз CEN-GWEXER позволяет всей беспроводной сети пультов Crestron, кнопочных панелей, диммеров освещения, моторизованных жалюзи, термостатов, дверных замков и других устройств обмениваться данными с системой управления Crestron.

Технология infiNET EX®

Сверхнадежная беспроводная технология infiNET EX обеспечивает надежную двустороннюю радиочастотную связь по всему жилому или коммерческому зданию без необходимости в физической проводке управления. Используя топологию ячеистой сети 2,4 ГГц, почти каждое устройство infiNET EX в сети действует как «расширитель», ретранслируя беспроводные команды между шлюзом и всеми другими устройствами «EX» в сети, чтобы гарантировать, что каждая команда достигнет своего предполагаемого пункта назначения без сбоев. Каждое устройство infiNET EX, которое добавляется в сеть, эффективно увеличивает диапазон и стабильность всей сети, предоставляя несколько избыточных путей сигнала. Беспроводной диапазон между любыми двумя устройствами EX обычно составляет до 150 футов (46 м) в помещении.

«ER» Технология радиочастот с расширенным диапазоном

Беспроводная технология Crestron Extended Range (ER) обеспечивает совместимость с определенными беспроводными сенсорными экранами и пультами дистанционного управления Crestron, включая TSR-302, TST-600, TST-602 и TST-902. Crestron «ER» работает в том же спектре 2,4 ГГц, что и infiNET EX, и специально оптимизирован для использования с беспроводными сенсорными устройствами, чтобы обеспечить надежную и безотказную двунаправленную радиочастотную связь. CEN-GWEXER непрерывно отслеживает каждое устройство ER в сети, тщательно отслеживая, когда устройство переходит в спящий режим, выключается или выходит из зоны действия, и бесперебойно восстанавливает связь, когда устройство снова появляется в сети. Типичный беспроводной диапазон для устройств ER составляет от 100 до 200 футов в помещении или до 1000 футов на открытом воздухе. Для еще большего покрытия ER поддерживает роуминг между восемью шлюзами.

Простая настройка

CEN-GWEXER может управлять как infiNET EX, так и беспроводными устройствами ER одновременно, устраняя необходимость в отдельных шлюзах, антеннах и LAN-подключениях. Настройка сети устройств infiNET EX и/или ER проста, используя динамическое обнаружение для автоматического обнаружения и получения каждого беспроводного устройства. Если устройства ER не получены, CEN-GWEXER может поддерживать до 100 устройств infiNET EX (включая до шести портативных пультов Crestron MLX-3). Каждое устройство ER, которое добавляется в сеть, исключает десять устройств EX, при этом допускается максимум десять устройств ER. Для более подробной разбивки, пожалуйста, обратитесь к разделу «Поддерживаемые устройства» в разделе спецификаций этого технического описания.

Однопроводное подключение

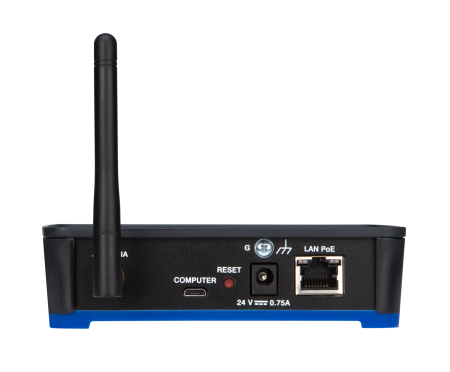

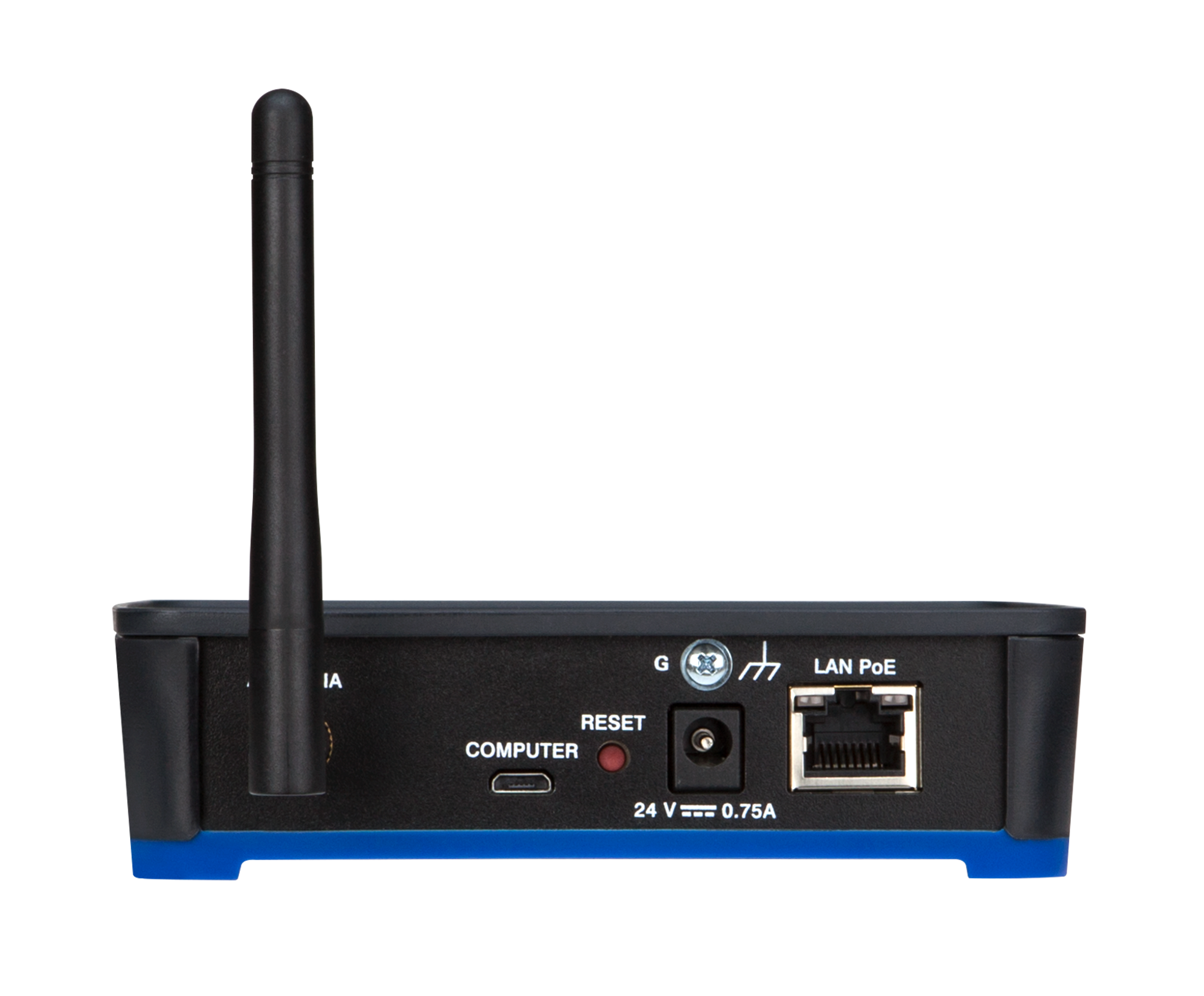

Шлюз CEN-GWEXER взаимодействует с системой управления через Ethernet и получает рабочее питание через то же соединение Ethernet с использованием технологии PoE. PoE (Power over Ethernet) просто требует наличия источника питания PoE 802.3af или 802.3at.

• Crestron предлагает инжектор PoE PWE-4803RU, который подключается в линию с кабелем Ethernet, что позволяет устанавливать его в любом удобном месте между шлюзом и сетевым коммутатором. PWE-4803RU способен питать один шлюз и доступен отдельно или в комплекте со шлюзом как модель CEN-GWEXER-PWE или CENI-GWEXER-PWE.
• Crestron также предлагает коммутаторы Ethernet со встроенным PoE (модели CEN-SW-POE-5 и CEN-SWPOE-16), предоставляя комплексное высокопроизводительное сетевое решение, способное обеспечить PoE для нескольких шлюзов и других устройств PoE. Использование коммутатора Ethernet со встроенным PoE устраняет необходимость в отдельных инжекторах PoE.

В качестве альтернативы PoE питание CEN-GWEXER можно осуществлять с помощью дополнительного блока питания 24 В постоянного тока модели PW-2407WU.

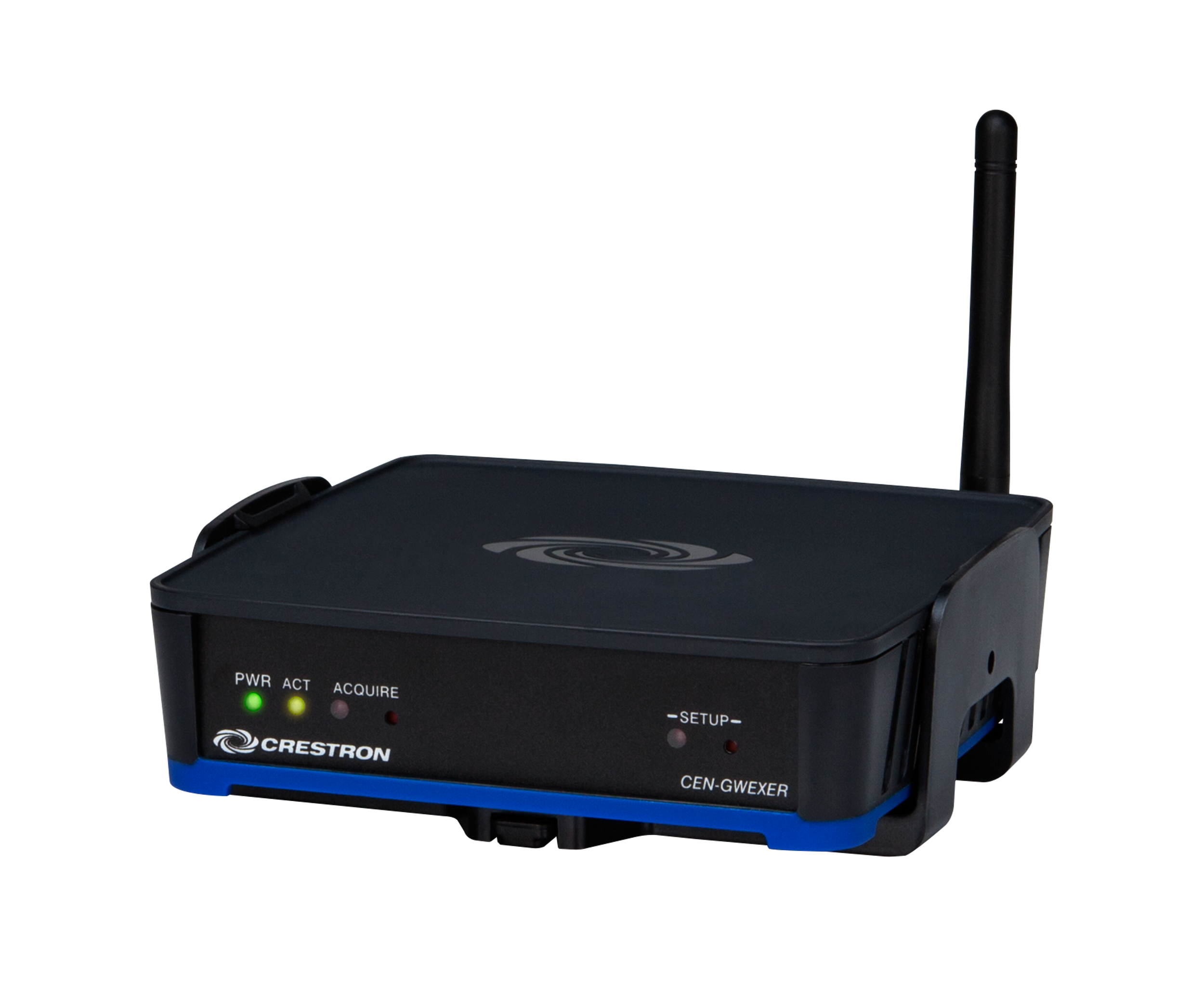

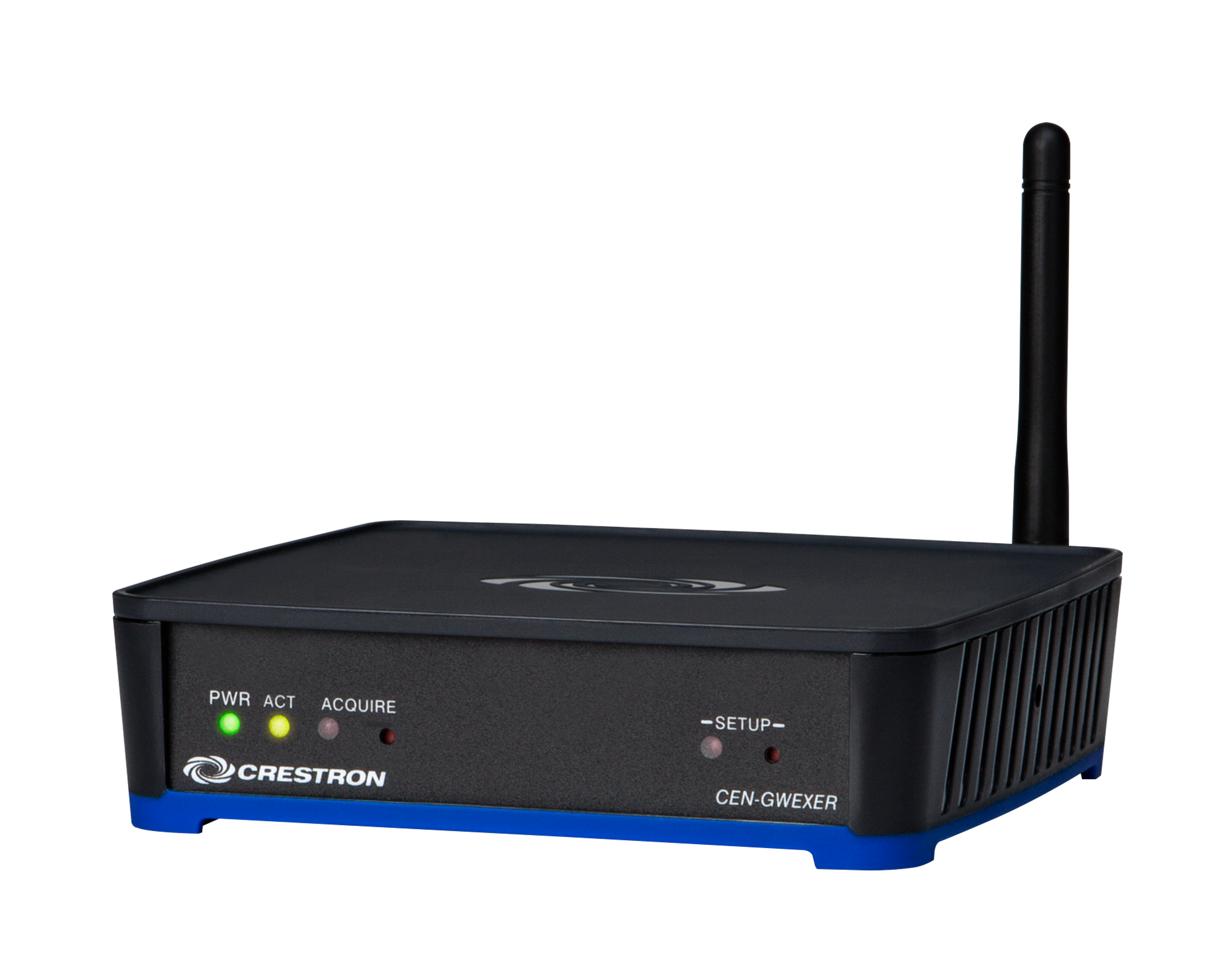

Корпус, удобный для интегратора

CEN-GWEXER имеет форм-фактор Crestron IFE, компактный дизайн «Integrator Friendly Enclosure», который подходит практически для любого места и допускает множество вариантов установки. Его форма позволяет складывать вместе несколько шлюзов и других совместимых с IFE устройств. Используя прилагаемый монтажный кронштейн, его можно закрепить на любой плоской поверхности или защелкнуть на стандартной DIN-рейке. Также доступны комплекты для монтажа в стойку и на столб.
