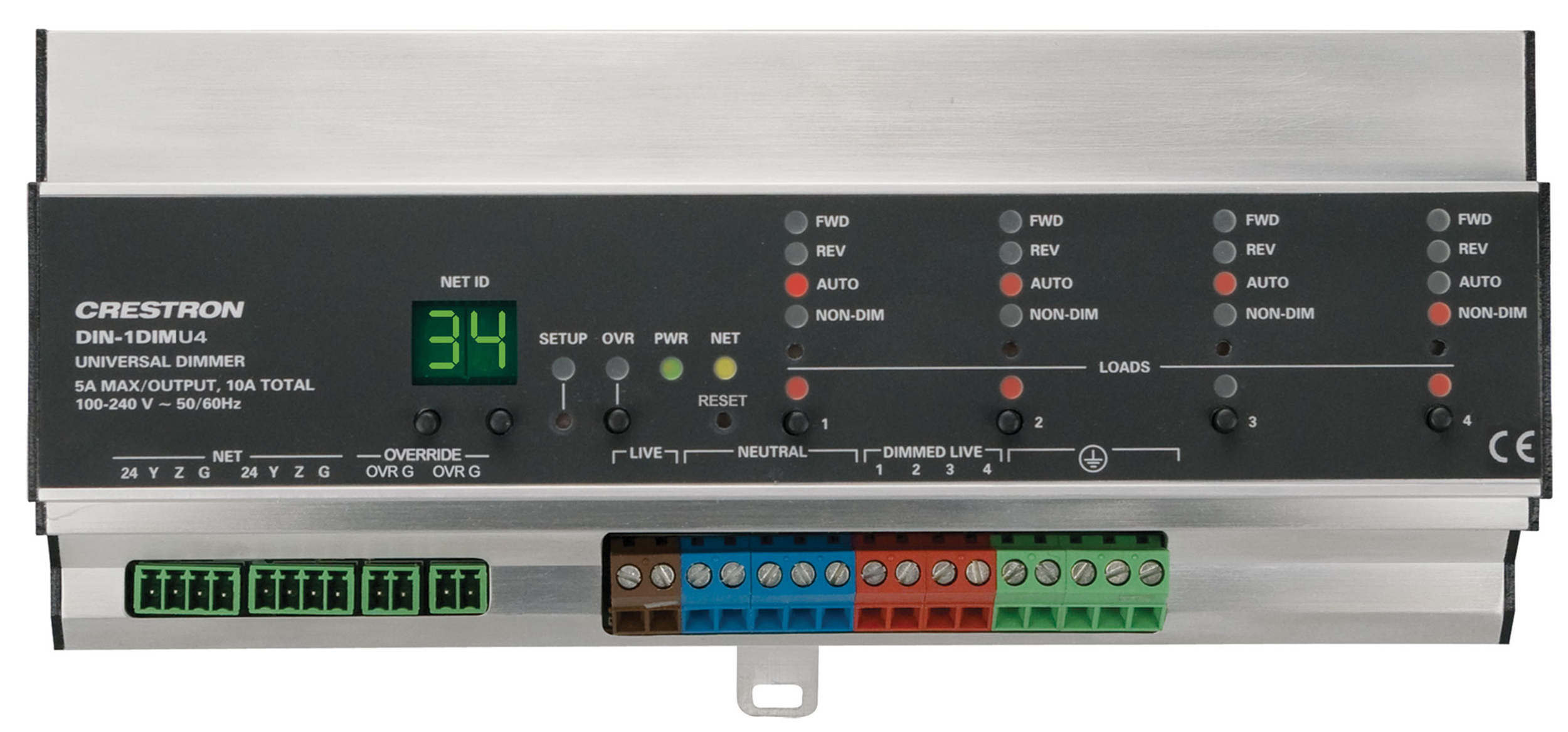

4-канальный универсальный диммер Crestron DIN-1DIMU4

Crestron® DIN-1DIMU4 — это 4-канальный универсальный модуль управления освещением, разработанный для поддержки диммирования нагрузок как прямого, так и обратного фазового типа. Одна модель поддерживает как 120 В, так и 220-240 В электронные и магнитные низковольтные, лампы накаливания, неоновые/холодного катода, 2-проводные диммируемые люминесцентные и недиммируемые осветительные нагрузки до 5 А на канал, 10 А в общей сложности.

Автоматическое определение нагрузки

Каждый канал DIN-1DIMU4 способен автоматически определять тип диммируемой нагрузки, подключенной к нему, и выбирать соответствующий режим работы для управления этой нагрузкой. Режим обратной фазы (задний фронт) поддерживает лампы накаливания и электронные типы нагрузки низкого напряжения, в то время как режим прямой фазы (передний фронт) обрабатывает магнитные низковольтные, неоновые и другие типы индуктивной нагрузки. Режим без диммирования также можно выбрать для переключения недиммируемых осветительных приборов. Любой канал может быть настроен на любой режим, что позволяет одному модулю диммирования обрабатывать любую комбинацию типов освещения на четырех отдельно управляемых цепях.

Схема фазово-синхронного обнаружения

Запатентованная технология фильтрации через ноль обеспечивает превосходную устойчивость к помехам в линии электропередачи, уменьшая мерцание ламп и компенсируя колебания напряжения и частоты в сети.

Защита от короткого замыкания

Встроенная защита от перегрузки по току (OCP) предотвращает выход из строя DIN-1DIMU4 из-за чрезмерной нагрузки или неправильного подключения выходов.

Первичное реле с воздушным зазором

Когда все четыре канала полностью выключены, внутреннее главное реле автоматически размыкается, обеспечивая изоляцию воздушным зазором для безопасного обслуживания и замены лампочек во всех четырех контролируемых цепях.

Переопределить входной сигнал

Вход переопределения предусмотрен для того, чтобы внешнее замыкание контакта могло на мгновение переопределить программу системы управления и установить выход каждого канала на его предустановленный уровень переопределения. Уровни можно настраивать и сохранять локально с передней панели или удаленно с помощью программного обеспечения.

Монтаж на DIN-рейку

DIN-1DIMU4 предназначен для защелкивания на стандартной DIN-рейке для установки в корпусе настенного монтажа. Проводные соединения выполняются с помощью винтовых клемм, расположенных вдоль дна, легкодоступных спереди для легкой установки и обслуживания. Все элементы управления и индикаторы настройки расположены на центральной передней панели. При установке в корпус с использованием вырезов 45 мм передняя панель DIN-1DIMU4 остается доступной, а соединения скрыты.

Проводная связь Cresnet®

DIN-1DIMU4 взаимодействует с системой управления Crestron® с помощью сети управления Cresnet. На DIN-1DIMU4 предусмотрена пара портов Cresnet, что позволяет легко подключать последовательно несколько модулей управления автоматикой серии DIN Rail.

Основные характеристики

• 4 канала прямого или обратного фазового диммирования
• Автоматическое определение нагрузки
• Работа от 120 до 240 Вольт 50/60 Гц
• Выбираемый нерегулируемый режим
• Исключительная стабильность в шумной обстановке
• Защита от короткого замыкания и перегрузки по току
• Первичное реле с воздушным зазором
• Переопределить входные данные
• Проводная связь Cresnet®
• Настройка через переднюю панель или программное обеспечение
• Программируемая функциональность с использованием системы управления Crestron®
• Монтаж на DIN-рейку шириной 12 м
• Соответствует разделу 24 ЦИК 2013 г.
