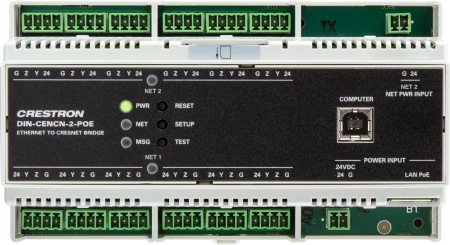

Сетевой мост Ethernet-Cresnet® с PoE Crestron DIN-CENCN-2-POE

DIN-CENCN-2-POE — сетевой мост Ethernet-Cresnet®, работающий с системой управления Crestron® Control System® для максимального повышения надежности и устойчивости сети Cresnet. Он предлагает более сложное решение, чем блок или концентратор Cresnet, предоставляя две изолированные подсети и встроенную диагностику, а также универсальные возможности распределения питания и удобный форм-фактор DIN-рейки.

ПРИМЕЧАНИЕ: DIN-CENCN-2-POE несовместим с системами управления Crestron 2-й серии или более ранними версиями.

Автобус Креснет
Cresnet — это коммуникационная магистраль для многих кнопочных панелей Crestron, элементов управления освещением, моторов жалюзи, термостатов, датчиков и других устройств, которым не требуется более высокая скорость Ethernet. Она обеспечивает надежное и гибкое решение для проводки, позволяя подключать несколько устройств параллельно с использованием топологии как home-run, так и daisy-chain. Шина Cresnet распределяет двунаправленную передачу данных и питание 24 В постоянного тока для каждого устройства по одному 4-проводному кабелю.

Мост Ethernet-Cresnet
Добавление Ethernet к мостам Cresnet в систему управления Crestron позволяет распространять Cresnet по высокоскоростному Ethernet. Увеличенная пропускная способность, обеспечиваемая Ethernet, снижает задержку для общего повышения скорости и производительности. Расстояния проводки можно легко увеличить, при этом потенциально снижая общие требования к проводке за счет использования существующей инфраструктуры локальной сети на любом объекте. Один или несколько мостов могут быть развернуты в одной системе управления, и они даже могут обрабатываться более чем одной системой управления, что обеспечивает невероятную гибкость в проектировании и функциональности системы.

Двойные подсети Cresnet
DIN-CENCN-2-POE предоставляет две изолированные подсети. Каждая подсеть ведет себя как сервер Cresnet с собственным уникальным адресным пространством. Поддерживается максимум 20 устройств Cresnet на подсеть, и каждая подсеть предоставляет шесть разъемов Cresnet для легкого завершения нескольких линий. Crestron рекомендует максимальную совокупную длину кабеля 1500 футов (457 метров) на подсеть.

Распределение мощности Cresnet
Правильное распределение питания является ключом к надежной сети Cresnet. Для обеспечения правильного питания DIN-CENCN-2-POE предлагает универсальное масштабируемое управление питанием с использованием PoE или 24 В постоянного тока. Общая мощность Cresnet 10 Вт доступна для обеих подсетей с использованием PoE, которую можно увеличить до 20 Вт с использованием PoE+. Добавление одного или двух внешних источников питания Cresnet 24 В постоянного тока обеспечивает до 75 Вт мощности Cresnet для одной или каждой подсети в зависимости от конфигурации. Более подробную информацию см. в разделе «Питание» технических характеристик.
DIN-CENCN-2-POE автоматически настраивается на основе подключенного источника(ов) питания. Встроенная защита интеллектуально отслеживает нагрузку и состояние проводки в каждой подсети и отключает питание любой из подсетей в случае перегрузки, неисправности проводки или отказа источника питания. Если возникает такая ошибка, отключается только подсеть с ошибкой, оставляя другую подсеть полностью работоспособной.

Инструменты диагностики
Многие распространенные проблемы системы управления вызваны неисправностями проводки, недостаточной мощностью или слишком большим количеством устройств. Последнее решается путем увеличения пропускной способности с помощью Ethernet и ограничения количества устройств, которые могут быть подключены к каждой подсети.
Для других проблем DIN-CENCN-2-POE предоставляет полный набор диагностических инструментов, помогающих легко их выявить и устранить.
На передней панели устройства установщик может нажать кнопку TEST и наблюдать за светодиодными индикаторами, чтобы увидеть, есть ли какие-либо коды ошибок. Это позволяет выявлять проблемы с проводкой еще до включения системы управления. Более полную информацию можно просматривать и анализировать с помощью веб-браузера или программного обеспечения Crestron Toolbox™.
В функционирующей системе спорадически возникающие ошибки, вызванные обрезанными или неисправными проводами, отключенными устройствами или неисправными источниками питания, могут быть сообщены в систему управления в режиме реального времени для предоставления уведомлений об ошибках через сенсорный экран, мобильное устройство, электронную почту или текстовое сообщение. Для коммерческих корпоративных приложений также поддерживаются приложения SNMP и Crestron Fusion® Cloud. Установка карты памяти SD (не входит в комплект) позволяет регистрировать активность и ошибки Cresnet, что упрощает диагностику периодических проблем, которые невозможно воспроизвести по требованию.

Питание через Ethernet
Используя технологию PoE+, DIN-CENCN-2-POE получает рабочее питание через проводку LAN от источника питания PoE или PoE+ (PWE-4803RU, CEN-SW-POE-5 или CEN-SWPOE-16, продаются отдельно). В качестве альтернативы устройство может питаться от источника питания Cresnet 24 В постоянного тока. Более подробную информацию см. в разделе «Питание» технических характеристик.

Монтаж на DIN-рейку
DIN-CENCN-2-POE предназначен для защелкивания на стандартной 35-миллиметровой DIN-рейке для установки в настенном корпусе серии DIN-EN или на любой плоской поверхности. Монтаж на DIN-рейке обеспечивает очень компактное, экономичное и модульное решение для настройки полных систем управления с использованием системы управления Crestron вместе с дополнительными устройствами Crestron и сторонних производителей, монтируемыми на DIN-рейку.

Основные характеристики

• Увеличивает надежность и производительность сети Cresnet®
• Обеспечивает передачу данных Cresnet через высокоскоростной Ethernet
• Предоставляет две изолированные подсети Cresnet
• Поддерживает 20 устройств Cresnet на подсеть
• Поддерживает общую длину кабеля 1500 футов (457 м) на подсеть
• Питание через PoE, PoE+ или Cresnet
• Включает интеллектуальное управление питанием для каждой подсети
• Имеет встроенные инструменты сетевой диагностики
• Тестирование сетевой проводки, электропитания и связи
• Подробный анализ ошибок с помощью программного обеспечения или веб-браузера
• Отчеты об ошибках в режиме реального времени через систему управления
• Активность Cresnet и регистрация ошибок с течением времени
• Монтаж на DIN-рейку шириной 9 м
