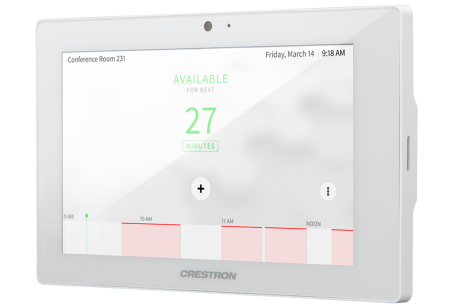

7-дюймовый сенсорный экран Crestron TSW-760-W-S

Расширенное управление сенсорным экраном

Сенсорный экран Crestron® предлагает идеальный пользовательский интерфейс для управления всеми технологиями в вашем доме, зале заседаний, классе, зале суда или командном центре. Сенсорные экраны упрощают и улучшают способ использования технологий, устраняя необходимость в пультах дистанционного управления, настенных выключателях, приложениях для смартфонов и экранах компьютеров. Для управления аудио, видео, освещением, шторами, HVAC, безопасностью и другими системами сенсорные экраны Crestron полностью настраиваются с помощью простых в использовании элементов управления и значков, истинной обратной связи и отображения статуса в реальном времени, потокового видео, распознавания голоса, просмотра веб-страниц и полнофункционального медиаплеера для улучшенного мультирумного развлекательного опыта.

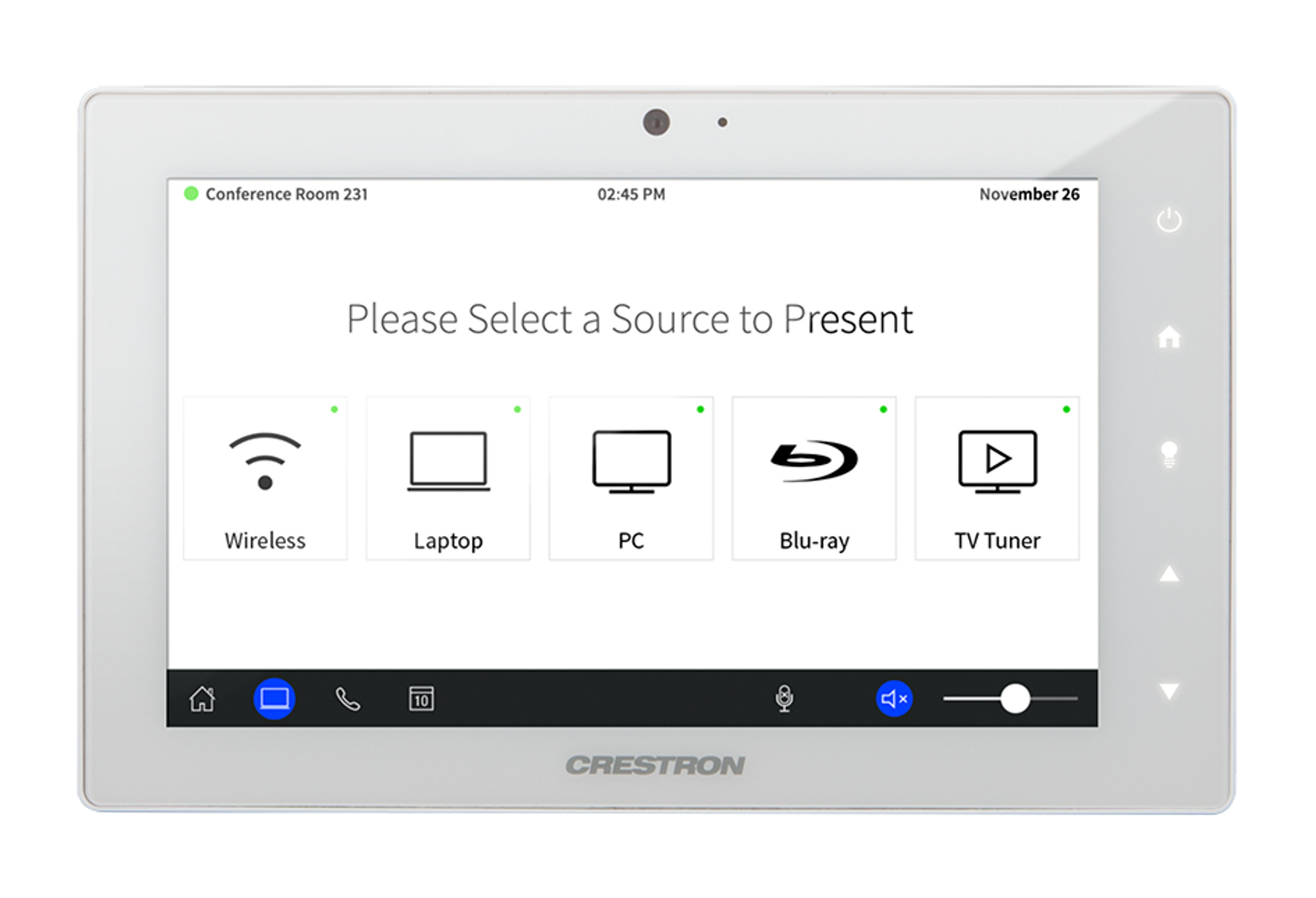

Серия TSW‑760 оснащена 7-дюймовым емкостным сенсорным экраном с программной технологией Crestron HTML5 и Smart Graphics® и пятью сенсорными кнопками. Возможность подключения PoE (Power over Ethernet) и ряд вариантов монтажа упрощают установку как для новых, так и для модернизированных приложений. Дополнительные функции включают возможность управления любой функцией с помощью голосовых команд, просмотр камер безопасности и других источников видео, общение с использованием встроенных возможностей видеодомофона и телефона, а также просмотр Интернета. Включены собственные приложения для использования в качестве панели планирования помещений, управления системой конференц-связи Zoom Rooms™ и доступа к домашней звуковой системе Sonos®.

Для специальных приложений по планированию помещений см. также 7-дюймовый сенсорный экран для планирования помещений серии TSS‑7.

Динамические пользовательские интерфейсы

TSW‑760 поддерживает настраиваемые пользовательские интерфейсы, созданные с использованием технологий Crestron HTML5 User Interface и Smart Graphics, что обеспечивает большую гибкость для разработчиков пользовательского интерфейса и программистов.

• Crestron HTML5 User Interface позволяет дизайнерам UI разрабатывать насыщенные интерфейсы front-end пользователя с повышенной возможностью повторного использования и эффективностью с использованием современных веб-методологий. Компоненты разработки Crestron HTML5 User Interface предоставляются для упрощения создания пользовательских интерфейсов, основанных на стандартных веб-технологиях.
• Smart Graphics позволяет программистам интегрировать текучие элементы управления, управляемые жестами, анимированную обратную связь, богатые метаданные, встроенные приложения и виджеты, а также полноэкранное видео в свои пользовательские интерфейсы. Smart Graphics предоставляет динамические функции, такие как графические кнопки и ползунки, списки и панели инструментов, перетаскиваемые объекты, виджеты панели управления, заставки и настраиваемые темы.

Мягкие сенсорные кнопки

Серия TSW‑760 включает пять подсвеченных, сенсорных емкостных кнопок для быстрого доступа к часто используемым функциям. Эти кнопки предварительно помечены значками для функций Power, Home, Lights, Up и Down. Каждая кнопка программируется через систему управления для индивидуальной функциональности, а любую неиспользуемую кнопку можно скрыть, отключив ее подсветку.

Автоматическая регулировка яркости

Для обеспечения оптимальной видимости в условиях изменяющегося освещения серия TSW‑760 включает встроенный датчик освещенности, который регулирует яркость подсветки дисплея и кнопок в соответствии с уровнем окружающего освещения в помещении. Для дисплея и кнопок предусмотрены отдельные настройки автоматической яркости, позволяющие регулировать или отключать каждую из них по мере необходимости.

Распознавание голоса

Благодаря встроенному распознаванию голоса TSW‑760 обеспечивает возможность использования голосовых команд для быстрого включения или выключения устройств, выбора и воспроизведения определенного заголовка или списка воспроизведения, переключения канала, выбора сцены освещения, опускания штор, блокировки дверей, включения системы безопасности или ввода пароля. Просто произнесите команду, и Crestron сделает все остальное.

Потоковое видео

Встроенная поддержка форматов H.264 и MJPEG позволяет TSW‑760 отображать потоковое видео в реальном времени с IP-камеры, потокового кодера (Crestron CEN‑NVS200-PWE, DM‑TXRX‑100‑STR или аналогичного) или коммутатора DigitalMedia™. Видео передается на сенсорный экран через Ethernet, что устраняет необходимость в дополнительных видеопроводах.

Рава SIP Интерком

Технология внутренней связи Rava® SIP позволяет осуществлять голосовую связь по протоколу VoIP без помощи рук с другими сенсорными экранами и дверными станциями с поддержкой Rava. Rava работает через Ethernet, поддерживая двустороннюю связь и пейджинг без необходимости какой-либо специальной проводки. Возможности VoIP-телефонии также возможны посредством интеграции с совместимой с SIP системой IP-телефонии или SIP-сервером, что обеспечивает функциональность голосовой связи без помощи рук с быстрым набором, идентификатором вызывающего абонента, настраиваемыми звонками и другими улучшениями. Встроенная функция эхоподавления обеспечивает полнодуплексную производительность для четкой и бесперебойной голосовой связи с использованием встроенного микрофона и динамиков.

Встроенная камера

В TSW‑760 встроена 5-мегапиксельная камера для поддержки видеодомофона и возможностей мониторинга помещений. Эта функция позволяет людям общаться между двумя сенсорными экранами или между одним сенсорным экраном и видеодомофоном, совместимым с Rava. Ее также можно использовать для визуального мониторинга любого помещения с использованием декодера, совместимого с H.264 (Crestron DM‑TXRX‑100‑STR, DM‑RMC‑100‑STR или аналогичного3) или сторонней системы видеомониторинга.

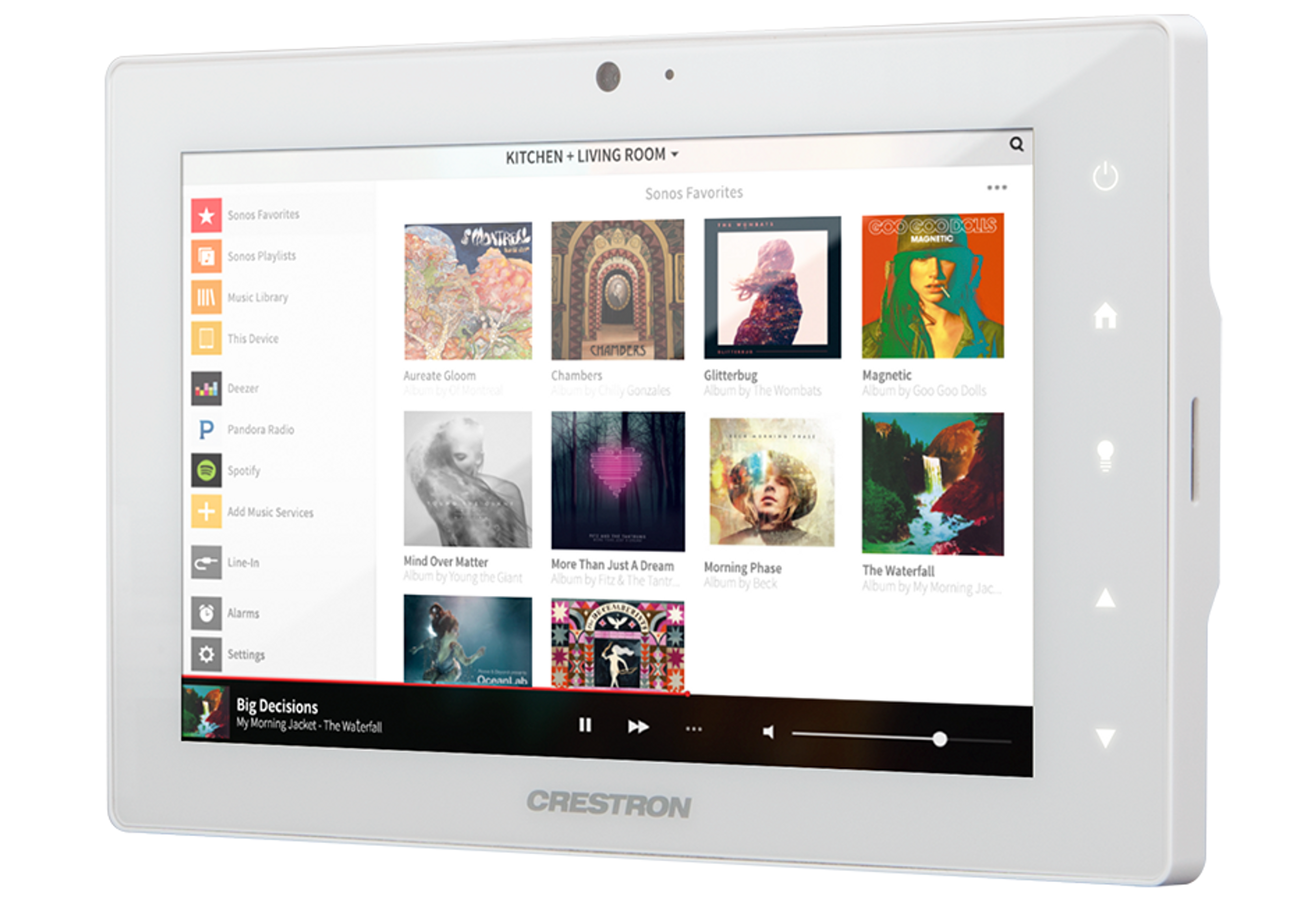

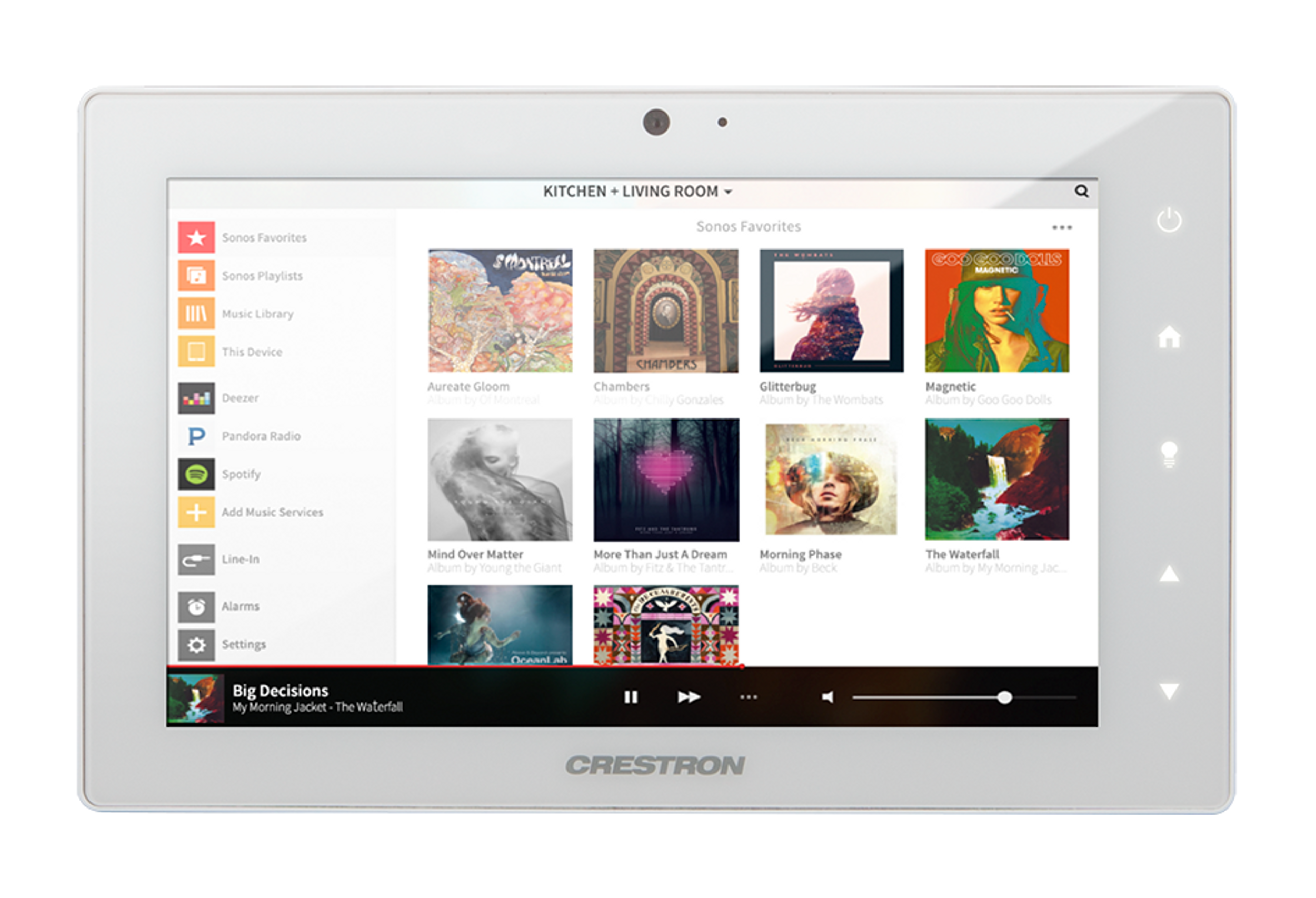

Приложение Sonos

Объединение технологий Sonos и Crestron обеспечивает мощное музыкальное сопровождение всего дома. С любого сенсорного экрана в доме можно просматривать треки, исполнителей или плейлисты, используя все доступные сервисы Sonos, и мгновенно воспроизводить их в любой комнате с помощью беспроводных колонок Sonos® или многокомнатной аудиосистемы Crestron Sonnex®. Приложение Sonos изначально работает на TSW‑760, обеспечивая улучшенное управление продуктами Sonos как частью полной системы Crestron. Приложение проверяет наличие обновлений каждую ночь, поэтому оно всегда актуально.

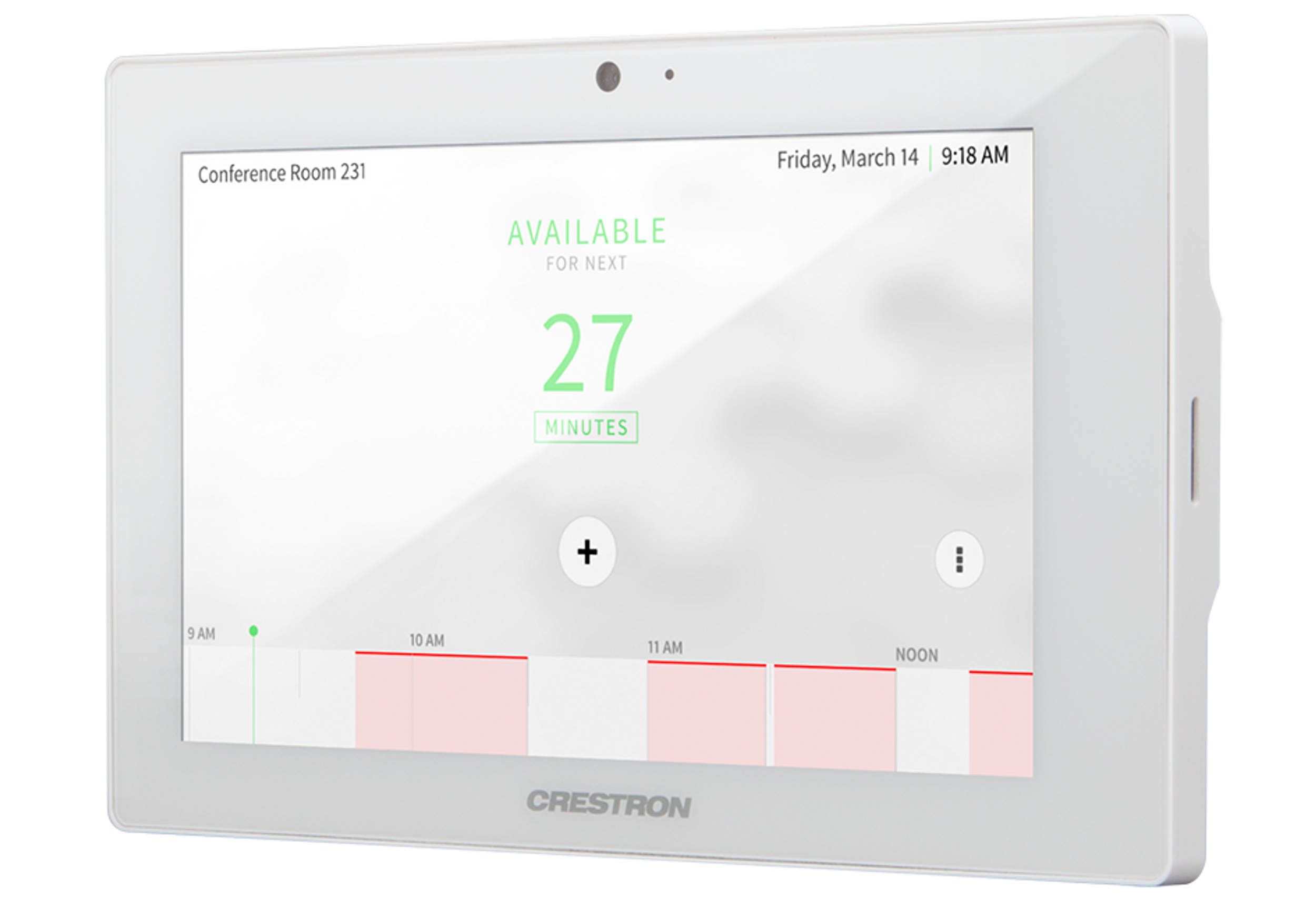

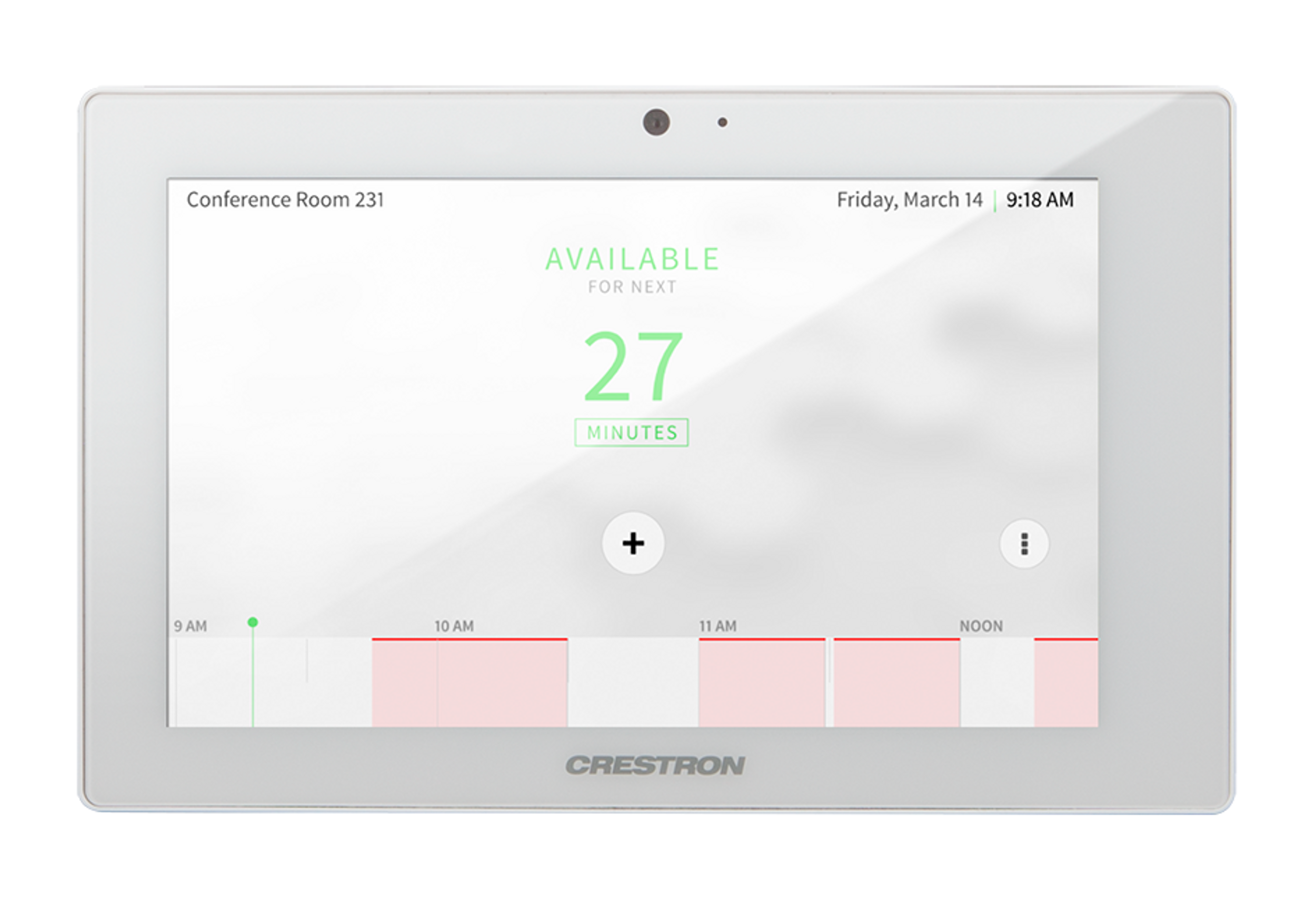

Приложения для планирования комнат

TSW‑760 поставляется с приложениями для всех самых популярных корпоративных служб планирования.

• Приложение для планирования Crestron:

  Поддерживает прямую интеграцию с программным обеспечением Crestron Fusion®, программным обеспечением Microsoft Exchange Server® (для пользователей программного обеспечения Outlook® и программного обеспечения Office 365®), приложением календаря Google Calendar™ (включая программное обеспечение G Suite™), программным обеспечением для планирования CollegeNET® 25Live® и программным обеспечением Ad Astra™. Сенсорные экраны для планирования помещений Crestron помогают организациям максимизировать производительность и управлять использованием каждого помещения для совещаний. Их можно установить у входа в каждое помещение, чтобы обеспечить индикацию доступности помещения и просмотр его расписания на день. При желании помещение можно зарезервировать на месте для проведения специального совещания. Датчик занятости CEN‑ODT‑C‑POE также можно подключить к сенсорному экрану, что позволяет мгновенно сообщать о статусе занятости в приложение для планирования в случае неявки и незапланированного использования помещения. Планирование помещений Crestron также предлагает три уровня настройки — от простой настройки параметров в веб-интерфейсе пользователя до изменения исходного кода приложения для создания совершенно уникального внешнего вида — в зависимости от потребностей предприятия.

• Сторонние приложения:

  Включает поддержку многочисленных сторонних приложений для планирования. Поддержка новых приложений осуществляется через обновления прошивки.

• Дополнительные возможности:

  Поддерживает программное обеспечение IBM® Notes® через локальный сервер Crestron Fusion.

Какого бы провайдера вы ни выбрали, настройка так же проста, как подключение сенсорного экрана к сети и выбор приложения из веб-меню настройки или встроенных экранов настройки. Выбранное приложение загружается из облака и устанавливается на сенсорный экран без необходимости программирования или системы управления.

Параметры индикатора состояния

Добавление дополнительного аксессуара световой панели (серия TSW-760-LB) к TSW‑760 обеспечивает подсветку по периметру сенсорного экрана. Для приложений планирования помещений световая панель обеспечивает визуальную индикацию на 180° статуса доступности помещения, загораясь зеленым, если помещение свободно, и красным, если зарезервировано. Пользовательские функции доступны путем интеграции с системой управления, что позволяет использовать подсветку практически любого цвета.

В качестве альтернативы световой панели Crestron предлагает ряд коридорных указателей и индикаторов, которые крепятся на стену или потолок над каждым сенсорным экраном. Коридорные указатели серий SSW, SSW‑EL, SSC и SSC‑EL имеют двухстороннюю акриловую лицевую часть, на которой можно выгравировать название или номер комнаты. SIW‑100 предлагает настенный индикатор состояния с более низким профилем.

Приложение Zoom Rooms

Приложение управления конференциями Zoom Rooms™ позволяет использовать TSW‑760 в качестве сенсорной панели управления для программного решения для конференций и совместной работы на основе Zoom Rooms. TSW‑760 предлагает превосходную альтернативу потребительскому планшетному устройству, предоставляя более надежную и безопасную платформу с универсальными, оптимизированными вариантами монтажа. Его 7-дюймовый цветной сенсорный экран обеспечивает такой же удобный интерфейс Zoom Rooms, как и обычный планшет, но без риска потерять устройство. Вместо связи Wi-Fi® TSW‑760 использует проводной Ethernet для обеспечения надежного подключения.

TSW‑760 можно настроить на запуск исключительно приложения Zoom Rooms или на переключение между приложением Zoom Rooms и режимом управления с помощью сенсорного экрана. Опция переключения используется для интеграции конференций Zoom Rooms в более крупную систему AV, обеспечивая при этом управление с помощью сенсорного экрана для обоих.

ПРИМЕЧАНИЕ: Ультразвуковой сигнал приближения Zoom поддерживается на расстоянии до 3 футов (1 м) от сенсорного экрана TSW‑760 до конечного пользовательского устройства. Диапазон будет зависеть от окружающего шума, чувствительности конечного пользовательского устройства и ориентации по отношению к сенсорному экрану.

Просмотр веб-страниц

Используя встроенный веб-браузер, TSW-760 обеспечивает доступ к онлайн-программам передач и другим веб-сервисам одним нажатием кнопки, что позволяет управлять цифровыми видеорегистраторами и другими устройствами с помощью сенсорного экрана без необходимости использования смарт-устройства.

Экранная клавиатура

Ввод паролей, URL-адресов и текстовых поисковых запросов упрощается с помощью экранной многоязычной клавиатуры.

Поддержка мультитач

Емкостный сенсорный экран обеспечивает расширенные возможности просмотра веб-страниц с использованием мультисенсорного управления.

Аудиоотзыв

Можно загружать индивидуальные аудиофайлы, чтобы добавить новое измерение графике сенсорного экрана, используя персонализированные звуки, отклик кнопок и голосовые подсказки.

Однопроводное подключение

Для подключения TSW‑760 требуется только подключение по локальной сети Ethernet, при этом все сигналы управления, видео, внутренней связи и питания передаются по одному проводу.

Питание через Ethernet

Используя технологию PoE, TSW‑760 получает рабочее питание непосредственно через сетевой кабель. PoE (Power over Ethernet) устраняет необходимость в локальном источнике питания или какой-либо выделенной силовой проводке. Коммутаторы Crestron PoE (CEN‑SW‑POE‑5 или CEN‑SWPOE‑16) предлагают комплексное сетевое решение со встроенным PoE для нескольких сенсорных экранов. Также доступен инжектор PoE (PWE‑4803RU) для поддержки одного сенсорного экрана.

ПРИМЕЧАНИЕ: Более подробную информацию см. в разделе «Мощность».

Безопасность корпоративного уровня

Сенсорные экраны Crestron используют сетевое взаимодействие корпоративного уровня с надежными функциями безопасности, такими как аутентификация 802.1X, шифрование TLS, подключение HTTPS и интеграция служб Active Directory®. Эти функции необходимы для защиты вашей сети от прерываний обслуживания и вредоносных вторжений, а также для обеспечения соответствия сетевым политикам вашей организации. Облачное обеспечение и управление оптимизируют процесс настройки, мониторинга и обновления каждого сенсорного экрана в сети. Дополнительная поддержка SNMP позволяет вашему ИТ-администратору контролировать каждый сенсорный экран.

Облачный сервис Crestron XiO

TSW‑760 совместим с сервисом Crestron XiO Cloud™, который представляет собой платформу на основе IoT (Интернет вещей) для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или во всей клиентской базе. Созданный на программной платформе Microsoft® Azure® и использующий ведущую в отрасли технологию Azure IoT Hub от Microsoft, Crestron XiO Cloud позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то время, которое раньше требовалось для управления только одним. В отличие от других облачных решений на основе виртуальных машин, сервисы Azure обеспечивают неограниченную масштабируемость для удовлетворения постоянно растущих потребностей предприятия. Для получения дополнительной информации посетите www.crestron.com/xiocloud.

Управление ОС Crestron Home

TSW‑760 можно использовать для управления решением Crestron Home® OS для всего дома. Выберите приложение Crestron Home на сенсорном экране, чтобы управлять освещением, шторами, климатом, мультимедиа, безопасностью и камерами, включая возможность создания и вызова сцен, которые создают желаемую атмосферу во всем доме. TSW‑760 можно установить в каждой комнате дома, чтобы обеспечить легкий доступ к подсистемам окружающей среды и мультимедиа комнаты.

Интеграция дверной станции 2N®

TSW‑760 может быть интегрирован с поддерживаемой дверной станцией 2N® через встроенный в сенсорный экран интерком Rava SIP для предоставления решения дверной станции для Crestron Home или других жилых систем. Когда вызов инициируется на дверной станции 2N, видео- и аудиопоток отображается на TSW‑760. На сенсорном экране предусмотрены элементы управления для ответа или отклонения вызова, а быстрые действия Crestron Home (например, «открыть ворота») могут быть выполнены во время вызова. Также предусмотрена опция «не беспокоить», чтобы предотвратить появление вызовов на TSW‑760.

Варианты крепления на стену или кафедру

Используя предоставленный кронштейн, TSW‑760 легко устанавливается на 2- или 3-секционную электрическую коробку США или 2-секционную европейскую или британскую электрическую коробку. Тот же кронштейн позволяет устанавливать на деревянной кафедре или подиуме над прямоугольным вырезом. После установки сенсорный экран выступает всего на 1/2 дюйма от монтажной поверхности и не оставляет видимых винтов для сверхчистого внешнего вида. В комплект входит опция защитной защелки для предотвращения несанкционированного снятия сенсорного экрана.

Дополнительные возможности монтажа предоставляются при использовании универсального монтажного кронштейна TSW‑UMB‑60:

• Может использоваться отдельно в качестве постстроительного решения для модернизации TSW‑760 в существующую гипсокартонную стену.
• Может использоваться с комплектом для предварительного монтажа TSW‑UMB‑60‑PMK для случаев, когда не требуется монтажная коробка.
• Может использоваться с монтажной коробкой TSW‑UMB‑60‑BBI для применения в кирпичной кладке и бетоне.

TS‑7‑MSMK позволяет монтировать сенсорный экран TSW‑760 непосредственно на практически любую плоскую поверхность, что идеально подходит для монтажа у входа в помещение для совещаний для приложений планирования помещений. TSW‑760/1060‑MSMK обеспечивает аналогичное решение для поверхностного монтажа, которое также может быть установлено над обычной электрической коробкой. При установке с использованием TSW‑760/1060‑MSMK сенсорный экран наклоняется вверх под углом 20°.

При установке TSW‑760 вместо старого сенсорного экрана Crestron (серии APAD, CT‑1000, LC‑1000, TPS‑4L или TPS‑2000L) компания Crestron предлагает монтажные кронштейны для модернизации (серия TSW‑60‑RMB), которые облегчают замену без необходимости демонтажа старого монтажного оборудования или ремонта стены.

Другие варианты монтажа

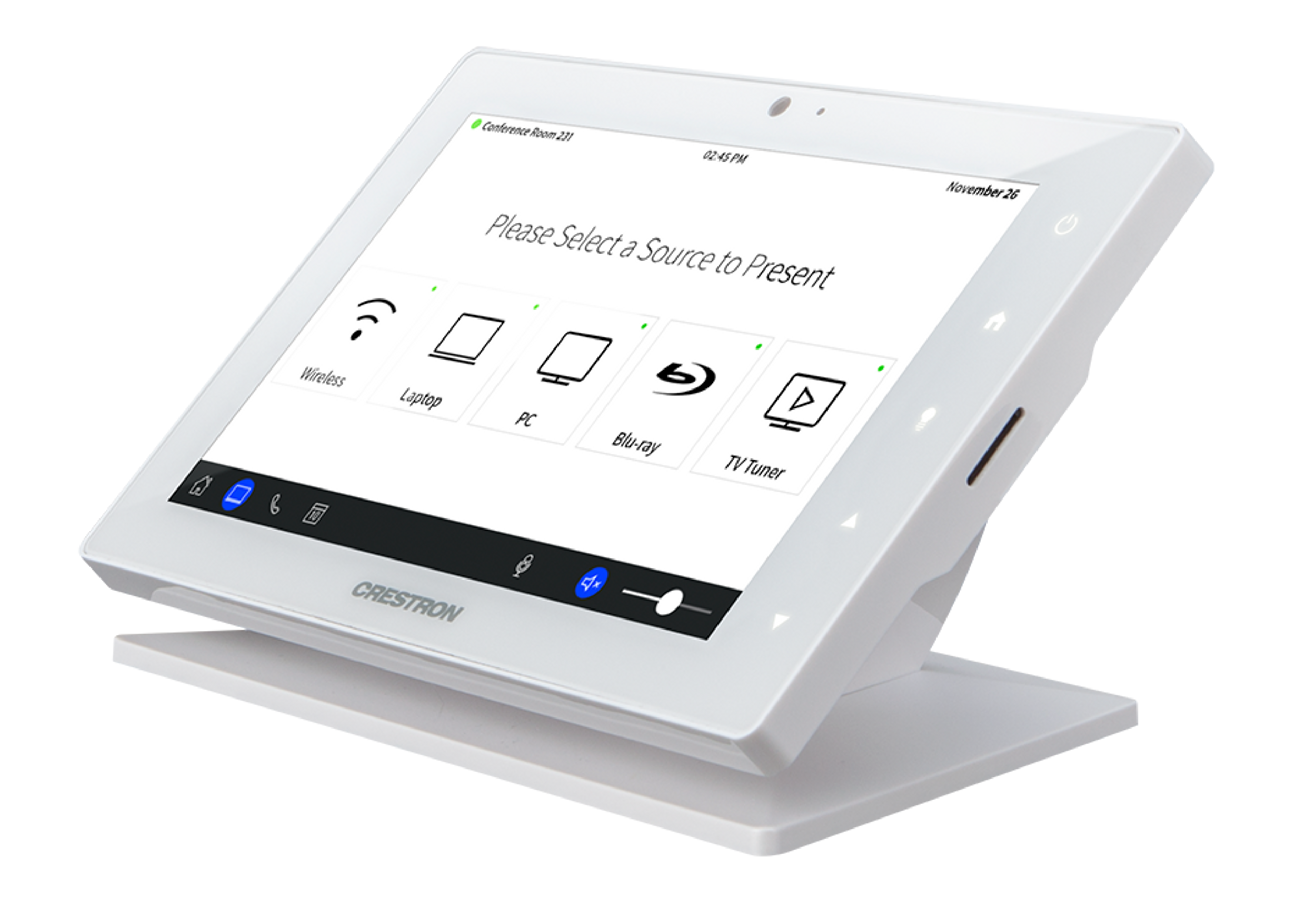

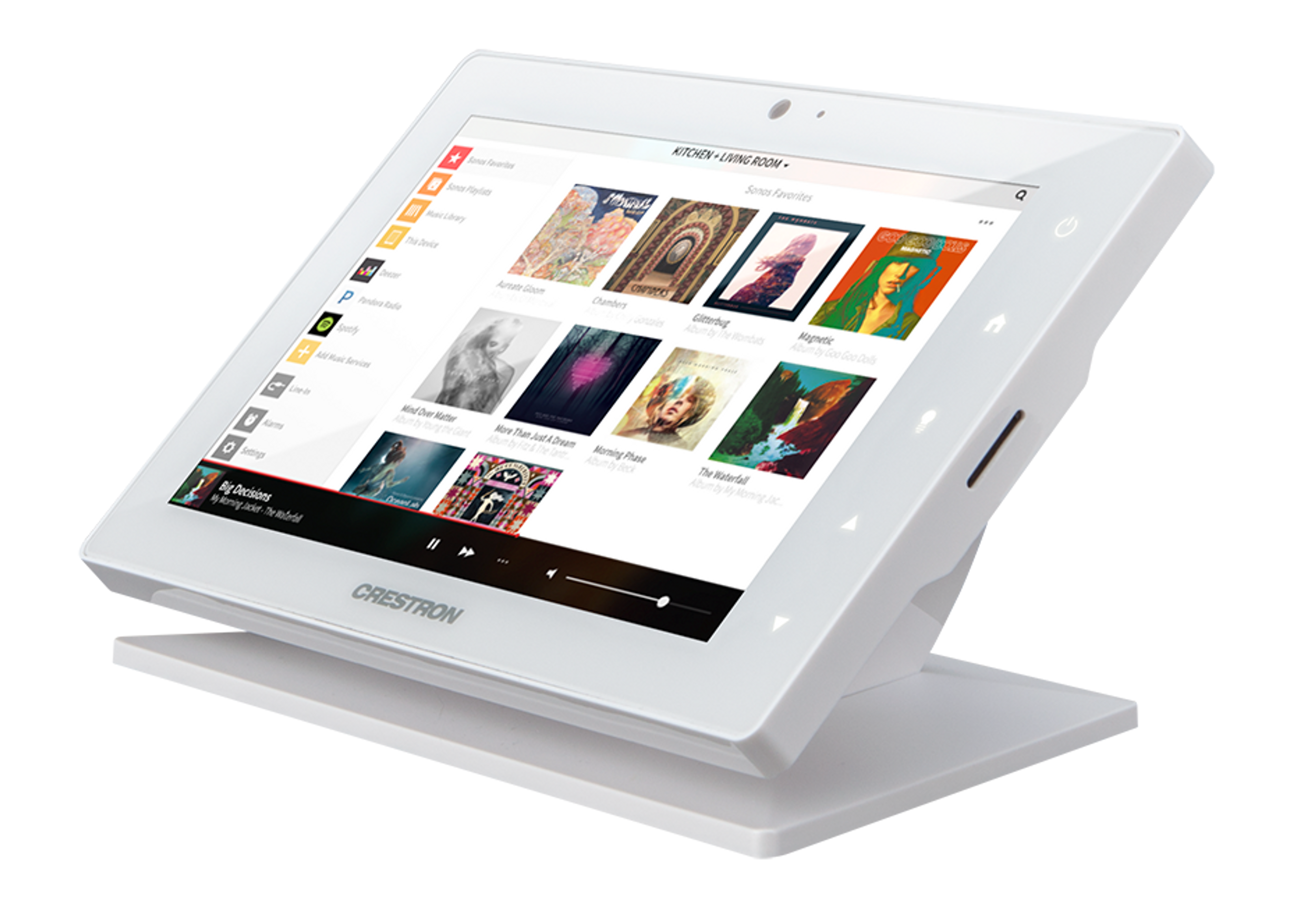

Используя дополнительный настольный комплект (TSW‑760‑TTK), TSW‑760 становится стильным отдельно стоящим сенсорным экраном, который идеально помещается на столе, парте или столешнице. Его даже можно постоянно прикрепить к поверхности с помощью дополнительного поворотного монтажного комплекта (TSW‑560/760/1060‑SMK). TSW‑760 также можно установить в 19-дюймовую стойку оборудования EIA с помощью дополнительного монтажного комплекта (TSW‑560/760‑RMK‑1). При монтаже в стойку сенсорный экран занимает три места в стойке.
