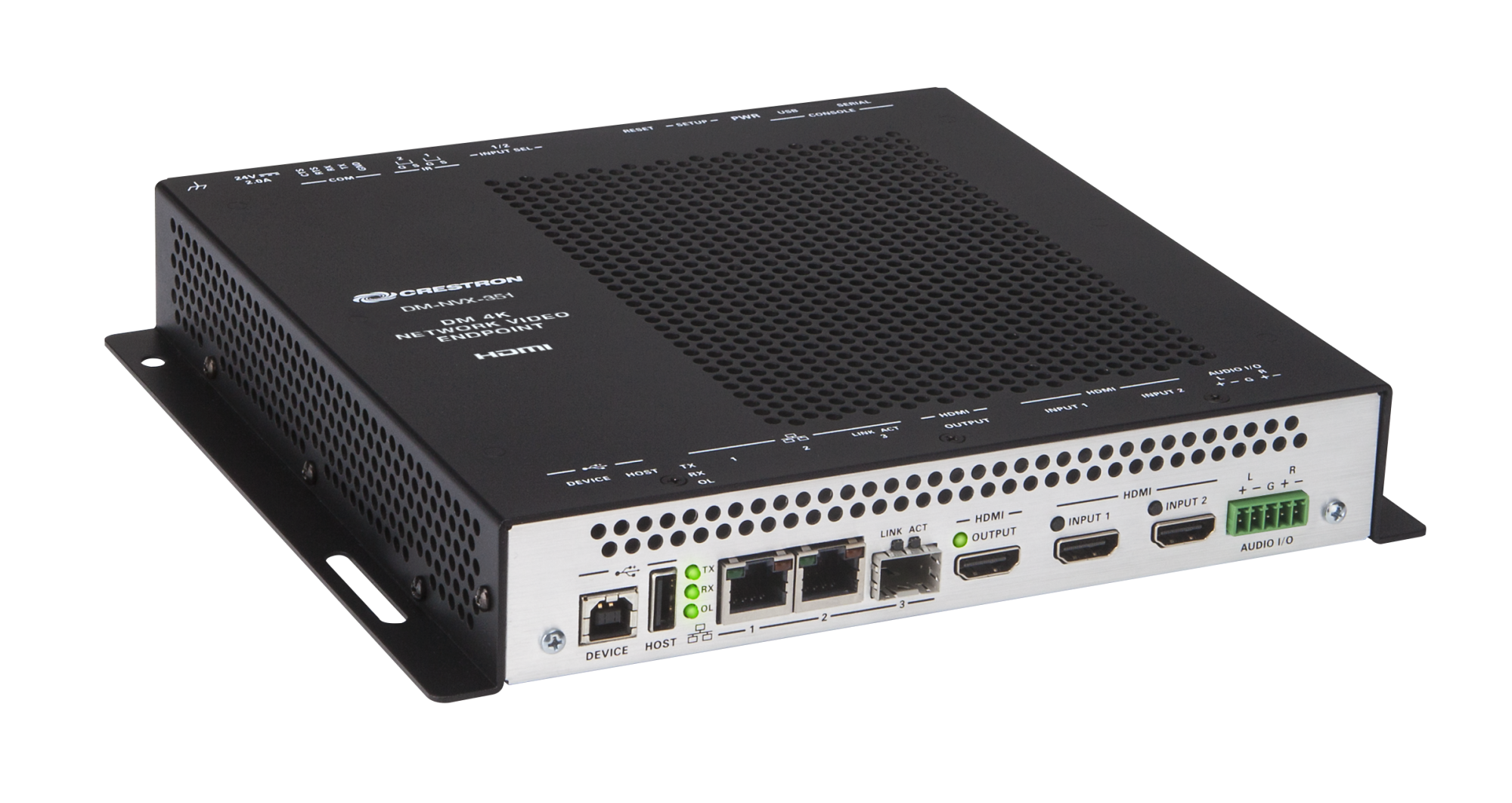

Сетевой AV-кодер/декодер Crestron DM-NVX-351

Описание

Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы, которое экономически выгодно и бесконечно масштабируемо для любого корпоративного или общеуниверситетского приложения распространения контента 4K. Профессиональное встроенное масштабирование, поддержка расширенного динамического диапазона (HDR10) и соответствие HDCP 2.2 обеспечивают максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.

DM‑NVX‑351 — это компактный кодер/декодер AV over IP, разработанный для работы в качестве передатчика или приемника. Способный управлять сетевой AV-установкой любого размера, DM‑NVX‑351 включает в себя такие функции, как безопасное веб-управление и управление, автоматическое переключение входов HDMI®, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или выход, встроенная возможность передачи и приема AES67, интеграция USB 2.0 и KVM, а также поддержка медного и оптоволоконного подключения Ethernet.

Распределение видео 4K60 в реальном времени

Разработанная для требовательных приложений для конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для стабильности и надежности

Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing

Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑351 может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4:4:4.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность кодера или декодера

DM‑NVX‑351 можно настроить для работы в качестве сетевого AV-кодера или декодера:

• В качестве кодера DM‑NVX‑351 позволяет передавать сигнал HDMI ноутбука, камеры или другого источника мультимедиа по сети на один или несколько декодеров.1
• В качестве декодера DM‑NVX‑351 получает сигнал от кодера DM NVX и подает его на устройство отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодерами в сети вместе с локально подключенными источниками HDMI.

DM‑NVX‑351 обеспечивает универсальное, экономически эффективное решение для приложений, которым требуются режимы работы кодера и декодера в одном устройстве. Режим работы можно динамически перенастроить менее чем за 1 минуту с помощью системы управления или веб-браузера, либо изменить с помощью встроенной кнопки настройки.

Автоматическое переключение входов HDMI®

DM‑NVX‑351 включает два входа HDMI. Переключение между двумя входами может выполняться автоматически с помощью режима автоматического переключения, программно через систему управления, вручную с помощью встроенной кнопки выбора входа или через компьютер с помощью веб-браузера. При использовании в качестве декодера, установленного за типичным устройством отображения конференц-зала, входы HDMI обеспечивают удобный способ подключения шлюза презентаций Crestron AirMedia®, кодека видеоконференций или компьютера малого форм-фактора.

Выход HDMI с масштабированием 4K60 4:4:4

Когда DM‑NVX‑351 настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабировщик обеспечивает оптимальное изображение, масштабируя разрешение кодированного источника вверх или вниз для соответствия собственному разрешению устройства отображения. Если DM‑NVX‑351 настроен как кодер, выход HDMI можно использовать для подачи на локальный дисплей, монитор доверия или аудиосистему.

Обработка видеостены

Видеостена, состоящая из до 64 отдельных дисплеев, может быть настроена с использованием нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемую возможность масштабирования и компенсацию рамки для размещения ряда конфигураций видеостены и типов дисплеев. Для каждого дисплея требуется одна конечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восьми в высоту.

Динамическое наложение текста

DM-NVX-351 позволяет отображать динамический текст, предоставляя средства для маркировки источника видео или для отображения специальных инструкций, расписаний, объявлений, оповещений и других сообщений.

Предварительный просмотр изображения

Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом кодера DM NVX или отображаемое выходом декодера DM NVX. Неподвижные изображения отображаются со скоростью 1 кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.

Фоновое изображение для отображения на экране Если DM-NVX-351 настроен как декодер, изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений для общей емкости хранения до 100 МБ.

Генератор тестовых шаблонов

Когда DM-NVX-351 настроен как кодер, встроенный генератор тестовых шаблонов может использоваться во время настройки, чтобы убедиться, что потоковая передача видео работает. Генератор тестовых шаблонов также может использоваться как инструмент для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. Кодер DM NVX может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.

Фиксированная, адаптивная или переменная скорость передачи данных

В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена ​​на фиксированную, адаптивную или переменную:

• Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена ​​в диапазоне от 200 Мбит/с до 950 Мбит/с.5
• Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, указанная пользователем.
• Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.

Встраивание или извлечение аналогового звука

Включен сбалансированный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать источник стереозвука и объединять его с видеосигналом либо с входа HDMI, либо с входящего сетевого видеопотока. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется через систему управления или веб-браузер.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов 7.1 Surround Sound, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM7. DM‑NVX‑351 может декодировать входящий многоканальный сигнал объемного звука, как из сети, так и со входа HDMI, и понижать этот сигнал до стерео. Сигнал понижающего микширования стерео автоматически направляется на встроенный аналоговый выход6, в то время как выход HDMI можно настроить для вывода либо стерео, либо многоканальных сигналов. В качестве кодера DM‑NVX‑351 одновременно распределяет по сети как стерео, так и многоканальные сигналы, что позволяет выбирать любой из сигналов на любом декодере в сети.

Встраивание и извлечение звука AES67

Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом.

В режиме кодировщика DM NVX принятый аудиопоток AES67 может выводиться через локальный выход HDMI, основной поток AV и аналоговый аудиовыход. В режиме декодера DM NVX принятый аудиопоток AES67 может объединяться с видео, а затем выводиться через выход HDMI и аналоговый аудиовыход.

Breakaway Audio

Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов — даже с двух разных кодеров.

Медное и оптоволоконное подключение Ethernet

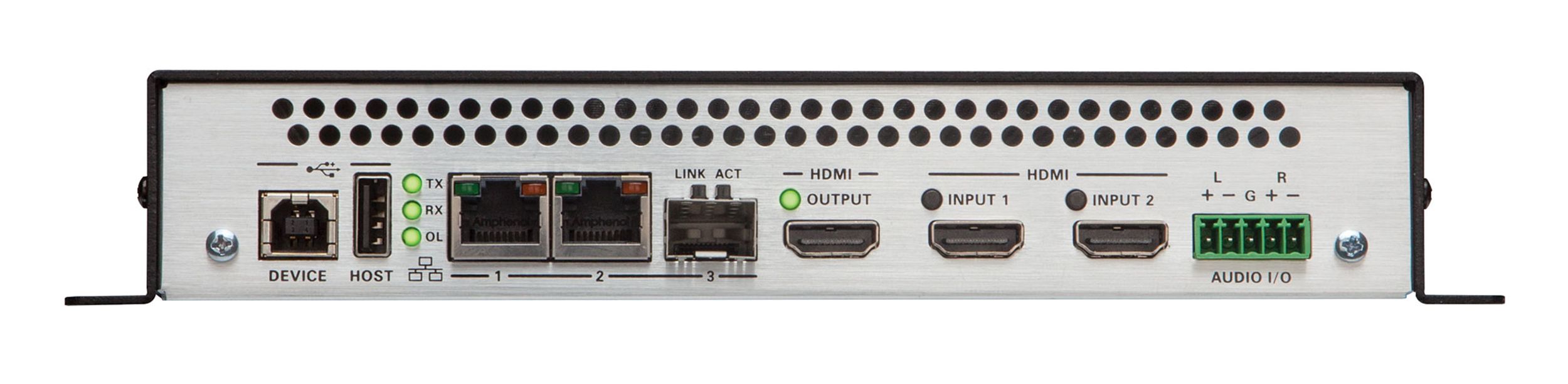

DM‑NVX‑351 включает два порта RJ-45 1000BASE-T LAN (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP‑1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.

Порт Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Порты 1 и 2 также можно использовать для предоставления сетевых подключений для шлюза AirMedia, устройства отображения или другого локального устройства. Кроме того, порты можно использовать для последовательного соединения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение. Порт 1 также может получать питание от инжектора питания Crestron (DM‑PSU‑ULTRA‑MIDSPAN), коммутатора Ethernet, совместимого с PoE++ или UPOE, или стороннего PSE, совместимого с IEEE 802.3bt.

Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP, документ 7977.

Выбор сетевого порта

Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем можно назначать различным типам трафика. Аудио AES67 можно отделить от основной сети видео и управления, получив в результате выделенную аудиосеть.

Автоматическое подключение «точка-точка»

Подключение «точка-точка» позволяет напрямую подключать кодер DM NVX 4K60 4:4:4 к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео, аудио и USB-сигналов. Вместо подключения к сети Gigabit Ethernet порт Ethernet 1000BASE-T кодера подключается напрямую к порту 1000BASE-T декодера. По умолчанию включен режим «точка-точка», который при желании можно отключить.

Когда включен режим «точка-точка» и автоматически обнаружено прямое соединение между кодером и декодером, для работы кодера или декодера в режиме «точка-точка» не требуется дополнительная настройка; однако режим работы устройства DM-NVX-351 должен быть настроен правильно. Если устройство должно функционировать как кодер, режим работы устройства должен быть настроен как кодер. Если устройство должно функционировать как декодер, режим работы должен быть настроен как декодер. Кроме того, для управления CEC (Consujmer Electronics Control), IR и RS-232 требуется система управления.

Интеграция USB 2.0 и KVM

Технология DM NVX поддерживает расширение сигналов USB, которые могут быть переключены и направлены вместе с сигналом AV или отдельно через систему управления. На DM‑NVX‑351 предусмотрены порты USB 2.0 HOST и DEVICE, позволяющие подключать мышь USB, клавиатуру или другое периферийное устройство к удаленной конечной точке и направлять их на компьютер или другой хост в локальной конечной точке. Помимо функциональности переключателя KVM поддерживаются различные типы периферийных устройств USB, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители.

Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в приложениях «точка-точка» и «многоточечно». Сигналы USB могут быть направлены с порта HOST до семи удаленных конечных точек DM NVX на порт DEVICE одной локальной конечной точки DM NVX. Уровень 2 также поддерживает расширители Crestron USB over Ethernet Network, которые состоят из DM-NUX-L2, DM-NUX-R2, DM-NUX-L2-1G, DM-NUX-R2-1G и устаревших моделей (USB‑NX2‑LOCAL-1G, USB‑NX2‑REMOTE-1G, USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE). Расширители USB могут использоваться в местах, где нет конечных точек DM NVX. USB-сигналы могут маршрутизироваться между конечными точками DM NVX и USB-удлинителями под управлением системы управления.

Передача данных USB 2.0 уровня 3 поддерживает расширение USB-сигнала в приложениях DM NVX «точка-точка» через VLAN. Устройства DM NUX, USB NX2 и USB EXT DM не поддерживают уровень 3.

Управление устройством

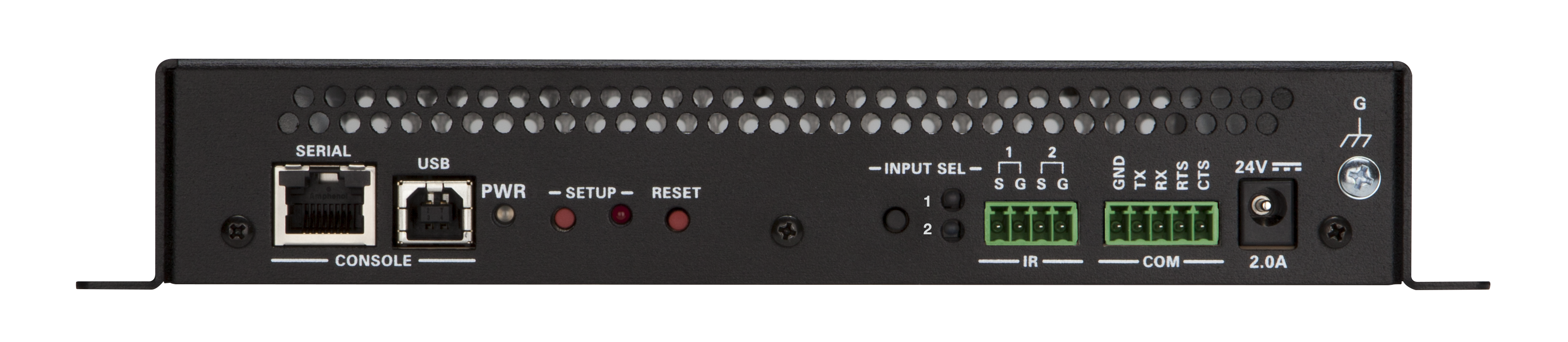

DM‑NVX‑351 включает встроенные порты COM (RS‑232) и IR для управления подключенным дисплеем, камерой или другими устройствами под управлением системы управления. Дополнительные возможности управления предоставляются CEC через соединения HDMI. Под управлением системы управления DM‑NVX‑351 может управлять дисплеем и исходными устройствами, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

COM-порт, ИК-порт и CEC через выход HDMI также позволяют автоматически включать и выключать дисплейное устройство без использования системы управления.

Настройка через веб-интерфейс

Настройка DM‑NVX‑351 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются за счет интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Для приложений небольшого и среднего размера сеть конечных точек DM NVX можно настроить и контролировать с помощью системы управления. Для более крупных корпоративных и общеуниверситетских приложений маршрутизации сигналов добавление виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) улучшает и оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Низкопрофильная установка

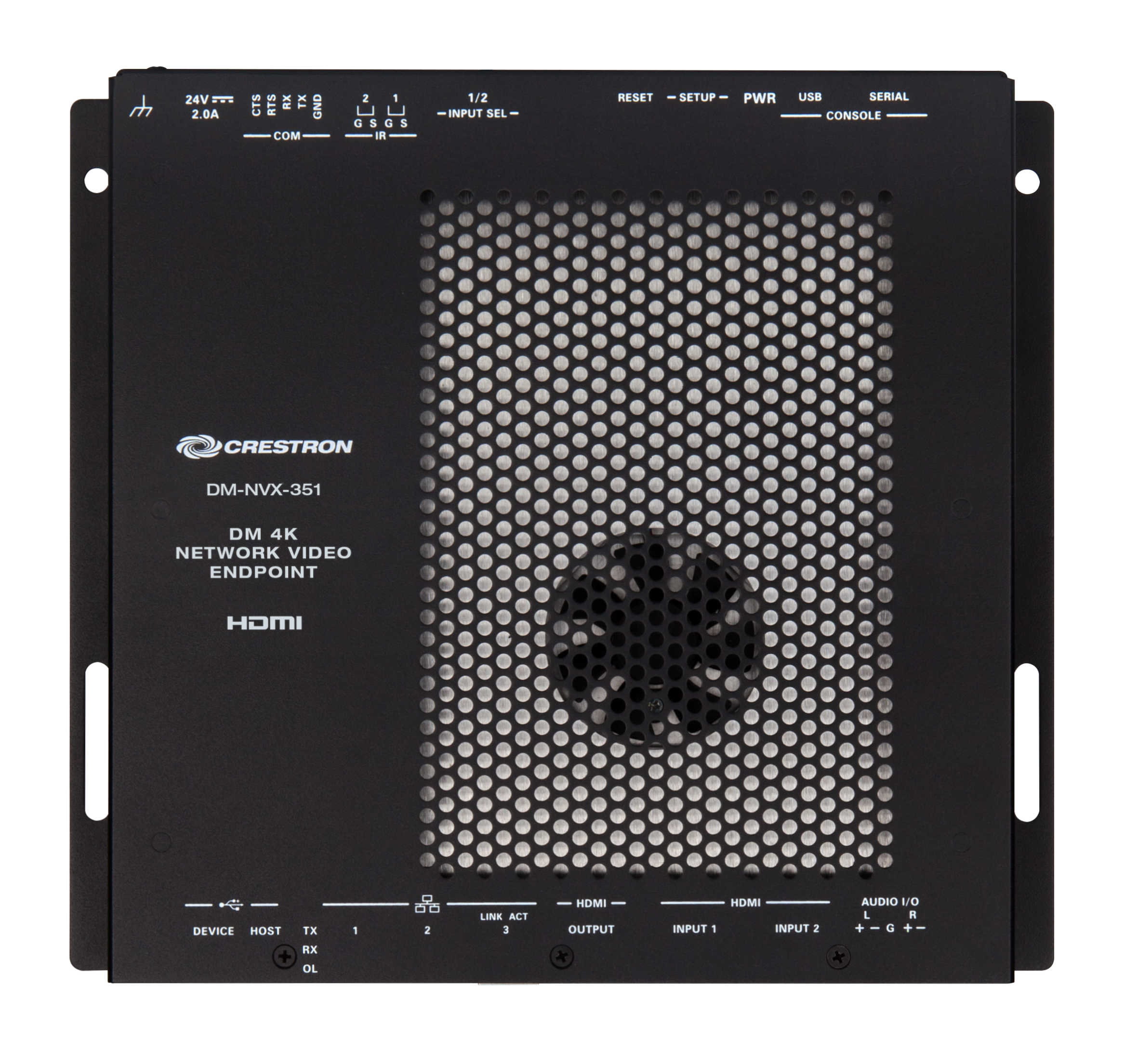

DM‑NVX‑351 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается за плоским дисплеем, над потолочным проектором, под столешницей или внутри кафедры, тележки AV или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней части устройства, обеспечивая оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание осуществляется с помощью PoE++, UPOE или входящего в комплект универсального блока питания 100‑240 В.8

Особенности

• 4K60 4:4:4 видео через стандартный Gigabit Ethernet
• Поддержка видео HDR10
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
• Совместимость с HDCP 2.2
• Настраивается как кодер или декодер
• Два входа HDMI® с автоматическим переключением
• Один выход HDMI с масштабированием 4K60 4:4:4
• Обработка видеостены
• Динамическое наложение текста
• Предварительный просмотр изображения
• Фоновое изображение для отображения на экране
• Генератор тестовых шаблонов
• Фиксированная, адаптивная или переменная скорость передачи данных
• Внедрение или извлечение аналогового звука
• Объемный звук 7.1 с понижающим микшированием
• Внедрение и извлечение звука AES67
• Расширение и маршрутизация сигналов USB 2.0 и KVM
• Медный и оптоволоконный Ethernet
• Выбор сетевого порта
• Автоматическое подключение «точка-точка»
• Управление устройством через RS-232, ИК и CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с системой управления Crestron® 3-Series® или более поздней версии
• Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-35
• Компактная конструкция для монтажа на поверхность
• Питание через PoE++, UPOE или прилагаемый блок питания
