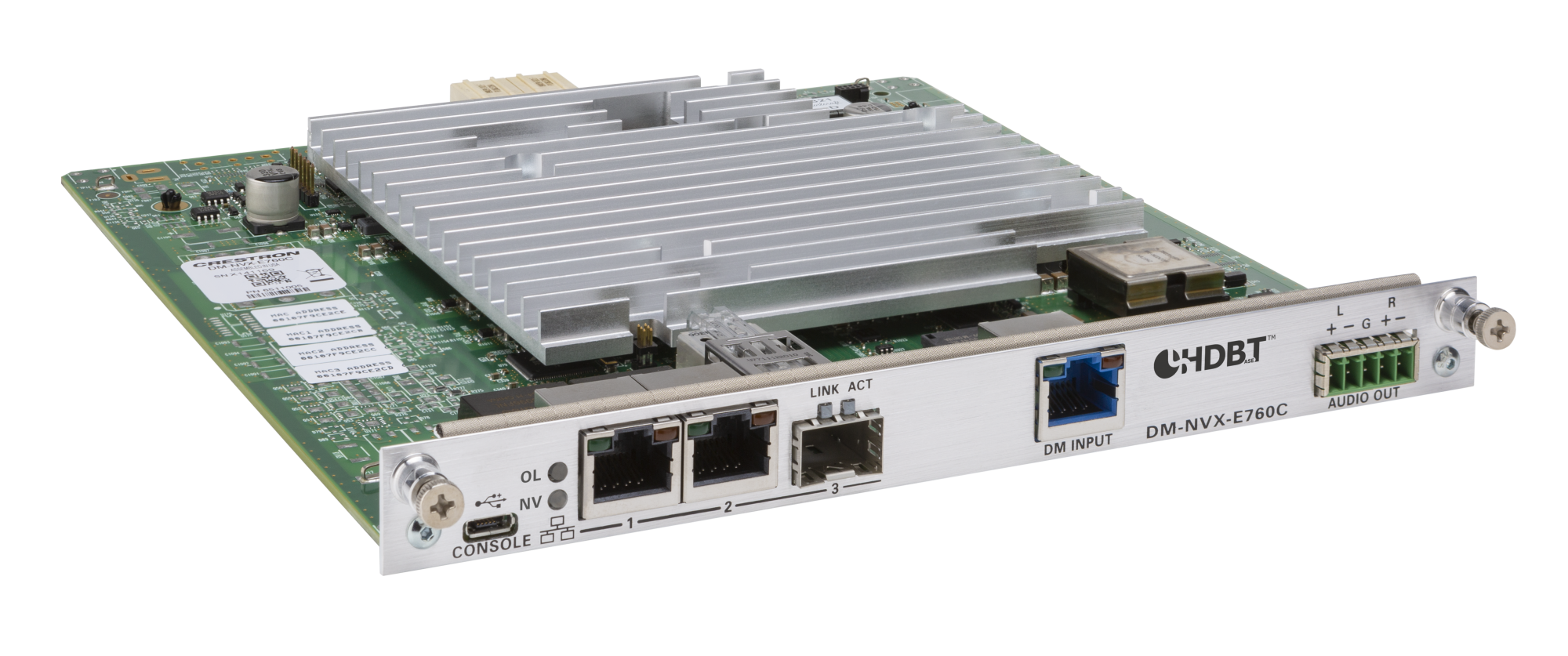

Сетевая карта AV-кодера с DM-входом Crestron DM-NVX-E760C

Описание

Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и кабель CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы для любого корпоративного или общеуниверситетского приложения распределения контента 4K. Поддержка High Dynamic Range (HDR10) и соответствия HDCP 2.3 гарантирует максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.

DM-NVX-E760C — это компактный кодер AV-over-IP, разработанный для работы в качестве передатчика. DM-NVX-E760C включает вход DM®, который обеспечивает взаимодействие с выходными устройствами DM 8G+® и передатчиками DM Lite®. Сертифицированный с использованием технологии HDBaseT®, вход DM также совместим со сторонними продуктами HDBaseT.

Распределение видео в реальном времени 4K60

DM-NVX-E760C включает вход DM®, который обеспечивает взаимодействие с выходными устройствами DM 8G+® и передатчиками DM Lite®. Сертифицированный с использованием технологии HDBaseT®, вход DM также совместим со сторонними продуктами HDBaseT.

Система DM NVX разработана для стабильности и максимальной надежности.

Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing

Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM-NVX-E760C может кодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в сети 1 Гбит/с при любом разрешении до 4K60 4:4:4.

Безопасность корпоративного уровня

DM-NVX-E760C включает в себя расширенные функции и протоколы безопасности. Используя аутентификацию 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификацию PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных политик ИТ.

Функциональность кодера

DM-NVX-E760C — это кодер, совместимый с продуктами DM NVX, которые могут функционировать как декодеры. DM-NVX-E760C позволяет передавать AV-сигналы со входа DM по сети на один или несколько декодеров. Функциональность кодера DM-NVX-E760C может использоваться в любой AV-проекте сети DM NVX.

Совместимость с выходными устройствами DM 8G+ и передатчиками DM Lite

Вход DM DM-NVX-E760C можно подключить к выходу DM 8G+ коммутатора DM, передатчика или другого устройства DM. Поддерживаемые выходные устройства DM 8G+ — это DMC-4KZ-CO-HD и DMB-4K-O-C коммутаторов DM, передатчик DM-TX-4KZ-100-C-1G и системы презентаций DMPS3-4K-350-C и DMPS3-4K-250-C.

Вход DM также можно подключить к порту DM Lite передатчика DM Lite. Поддерживаемые передатчики DM Lite — это HD-TX-101-C-E и HD-TX-101-C-1G-E.

Сертификация HDBaseT

Технология Crestron DM 8G+ входа DM разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Вход DM DM-NVX-E760C можно напрямую подключить к источнику, совместимому с HDBaseT. DM-NVX-E760C обеспечивает возможность моста между системой HDBaseT и AV over IP, что приводит к гибридной конструкции системы и плавному пути миграции для существующих решений DM или HDBaseT. Защита инвестиций достигается для приложений, требующих интеграции AV over IP с существующими системами HDBaseT или расширения существующей системы помещения для более широкого распространения.

Предварительный просмотр изображения

Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом DM DM-NVX-E760C. Неподвижные изображения отображаются со скоростью 1 кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.

Генератор тестовых шаблонов

Встроенный генератор тестовых шаблонов можно использовать во время настройки, чтобы убедиться, что потоковая передача видео работает, а также можно использовать в качестве инструмента для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. DM-NVX-E760C может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.

Фиксированная, адаптивная или переменная скорость передачи данных

В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена ​​на фиксированную, адаптивную или переменную:

• Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), задается пользователем и может быть установлена ​​в диапазоне от 200 Мбит/с до 950 Мбит/с.3
• Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, заданная пользователем.
• Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает сбалансированный или несбалансированный стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется с помощью веб-интерфейса или системы управления.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение аудио AES67

Поддержка AES67 позволяет передавать источник HDMI® как 2-канальный поток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 может быть выведен через аналоговый аудиовыход.

Медное и оптоволоконное подключение Ethernet

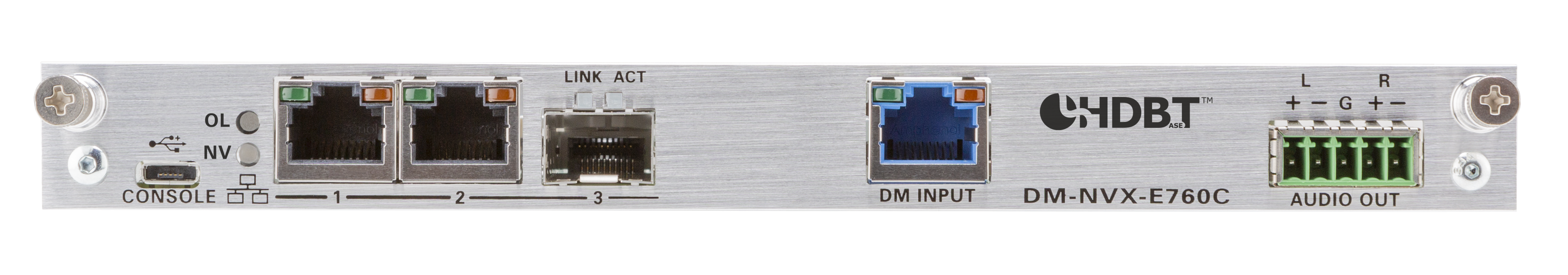

DM-NVX-E760C включает два порта RJ-45 1000BASE T Ethernet (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP-1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.

Порты Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Остальные порты Ethernet можно использовать для подключения к локальным сетевым устройствам или для последовательного подключения нескольких конечных точек.

Порт Ethernet 1 совместим с PoE++ и UPOE и может питаться от оборудования с источником питания PoE++, такого как Crestron DM-PSU-ULTRA-MIDSPAN (продается отдельно), коммутатора Ethernet, совместимого с PoE++ или UPOE, или стороннего совместимого PSE.

Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP, документ 7977.

Выбор сетевого порта

Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем можно назначать различным типам трафика. Аудио AES67 можно отделить от основной видеосети и сети управления, что приведет к выделенной аудиосети.

Автоматическое подключение «точка-точка»

Подключение «точка-точка» позволяет подключать DM-NVX-E760C напрямую к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео и звука. Вместо подключения к коммутатору Ethernet порт Ethernet 1000BASE-T DM-NVX-E760C подключается напрямую к порту 1000BASE-T декодера.

По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-E760C напрямую к декодеру DM NVX 4K60 4:4:4 или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-E760C и декодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки. Веб-интерфейс или система управления могут использоваться для отключения режима «точка-точка» или для включения автоматического обнаружения соединения «точка-точка».

Настройка через веб-интерфейс

Настройка DM-NVX-E760C выполняется с помощью встроенного веб-интерфейса. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Решение на основе карт высокой плотности

DM‑NVX‑E760C предназначен для установки в шасси карты DMF‑CI‑8, что обеспечивает решение высокой плотности для приложений, требующих нескольких кодеров и декодеров в одной стойке оборудования.

Особенности

• 4K60 4:4:4 видео через стандартный Gigabit Ethernet
• Поддержка видео HDR10
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
• Соответствие HDCP 2.3
• Функциональность кодера для использования с продуктами DM NVX®, которые могут функционировать как декодеры
• Вход DM® для взаимодействия с выходными устройствами DM 8G+® и передатчиками DM Lite®, включая настенные передатчики DM 8G+ и DM Lite
• Сертификация HDBaseT®
• Предварительный просмотр изображения
• Генератор тестовых шаблонов
• Адаптивная скорость передачи данных
• Деэмбедирование аналогового звука
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Медное и оптоволоконное подключение Ethernet
• Выбор сетевого порта
• Автоматическое двухточечное подключение
• Простая настройка через встроенные веб-страницы
• Совместимость с системами управления Crestron® 3 Series® или более поздними версиями
• Упрощенное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-E760C
• Разработан для установки в шасси DMF-CI-8.
