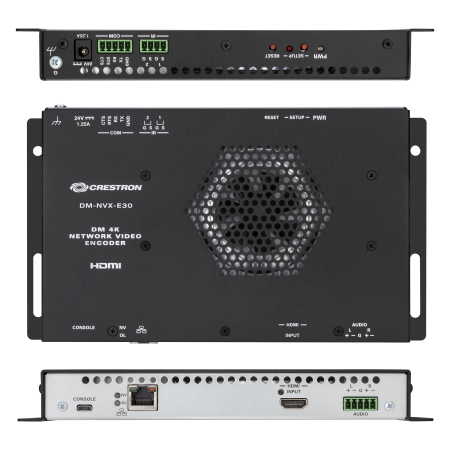

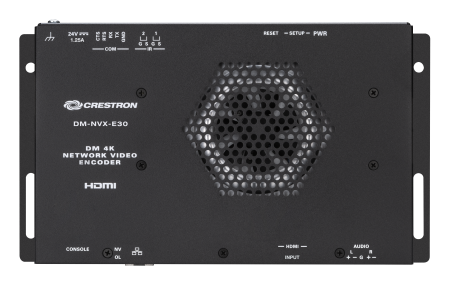

Сетевой AV-кодер Crestron DM-NVX-E30

Описание

Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы для любого корпоративного или общеуниверситетского приложения распределения контента 4K. Поддержка HDR (High Dynamic Range) и соответствия HDCP 2.3 обеспечивает максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.

Crestron DM-NVX-E30 — это компактный кодер AV over IP, предназначенный для работы в качестве передатчика. Благодаря безопасному веб-управлению и управлению, входу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и медному Ethernet-подключению с поддержкой PoE+, DM-NVX-E30 предлагает решение кодера для сетевой AV-установки DM NVX любого размера.

Распределение видео 4K60 в реальном времени

Разработанная для требовательных конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing

Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM-NVX-E30 может декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в сети 1 Гбит/с при любом разрешении до 4K60 4:4:4.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность кодера

DM-NVX-E30 — это базовый кодер с одним входом HDMI, который позволяет подключать ноутбук, камеру или другой источник мультимедиа через кабель HDMI, а затем передавать данные по сети на один или несколько декодеров. Совместимый с продуктами DM NVX, которые могут функционировать как декодеры, DM-NVX-E30 может использоваться в любой AV-схеме сети DM NVX.

Предварительный просмотр изображения

Предварительный просмотр изображений предоставляет неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое на входе кодировщика DM NVX. Неподвижные изображения отображаются со скоростью один кадр в секунду. Предварительный просмотр изображений поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно просматривать на сенсорном экране Crestron или стороннем интерфейсе.

Генератор тестовых шаблонов

Встроенный генератор тестовых шаблонов можно использовать во время настройки, чтобы убедиться, что потоковая передача видео работает, а также использовать в качестве инструмента для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. Кодер DM NVX может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX

Адаптивная скорость передачи данных

Адаптивную скорость передачи данных можно включить или отключить с помощью веб-интерфейса или системы управления. Адаптивная скорость передачи данных позволяет кодеру автоматически устанавливать скорость передачи данных, необходимую для входного разрешения потока; например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), автоматически устанавливается на 400 Мбит/с. Адаптивная скорость передачи данных позволяет лучше использовать доступную полосу пропускания.

Фиксированная, адаптивная или переменная скорость передачи данных

В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена ​​на фиксированную, адаптивную или переменную:

• Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), задается пользователем и может быть установлена ​​в диапазоне от 200 Мбит/с до 950 Мбит/с.
• Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, заданная пользователем.
• Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и указанная пользователем фиксированная скорость передачи данных или адаптивная скорость передачи данных.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.

Фоновое изображение для отображения на экране

Изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений, что обеспечивает общую емкость хранения до 100 МБ.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется с помощью системы управления или веб-браузера.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение звука AES67

Поддержка AES67 позволяет передавать источник HDMI как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 может быть выведен через аналоговый аудиовыход.

Подключение по медному Ethernet

DM-NVX-E30 включает один порт RJ-45 1000BASE‑T Ethernet.2 Порт совместим с PoE+, что позволяет устройству получать питание через коммутатор PoE+ Ethernet.

Автоматическое подключение «точка-точка»

Подключение «точка-точка» позволяет подключать DM-NVX-E30 напрямую к кодеру DM NVX 4K60 4:4:4 для потоковой передачи видео и аудио. Вместо подключения к коммутатору Ethernet порт Ethernet 1000BASE-T кодера подключается напрямую к порту 1000BASE-T кодера.

По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-E30 напрямую к кодеру DM NVX 4K60 4:4:4 или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-E30 и кодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки; Однако для управления CEC (Consumer Electronics Control), RS-232 и ИК требуется система управления.

Управление устройством

DM-NVX-E30 включает встроенные порты COM (RS-232) и ИК для управления устройствами отображения под управлением системы управления. Дополнительные возможности управления предоставляются CEC через соединение HDMI. Под управлением системы управления DM-NVX-E30 может управлять устройством отображения через CEC, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

Настройка через веб-интерфейс

Настройка DM-NVX-E30 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или с виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Для приложений небольшого и среднего размера сеть конечных точек DM NVX можно настроить и контролировать с помощью системы управления. Для более крупных корпоративных и общеуниверситетских приложений маршрутизации сигналов добавление виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) улучшает и оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Низкопрофильная установка

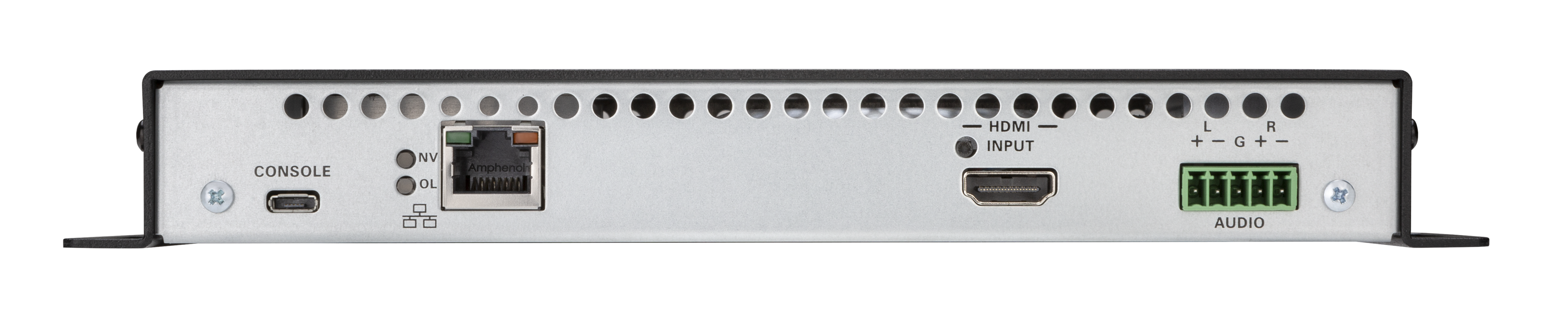

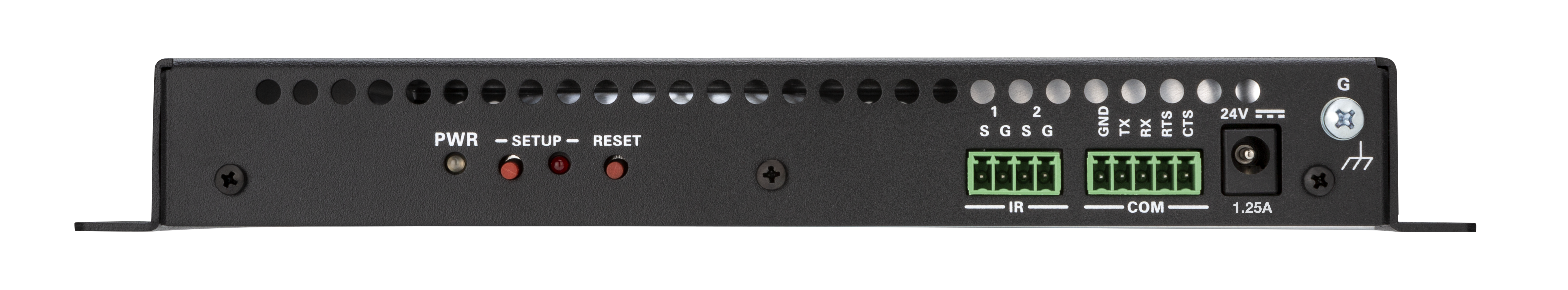

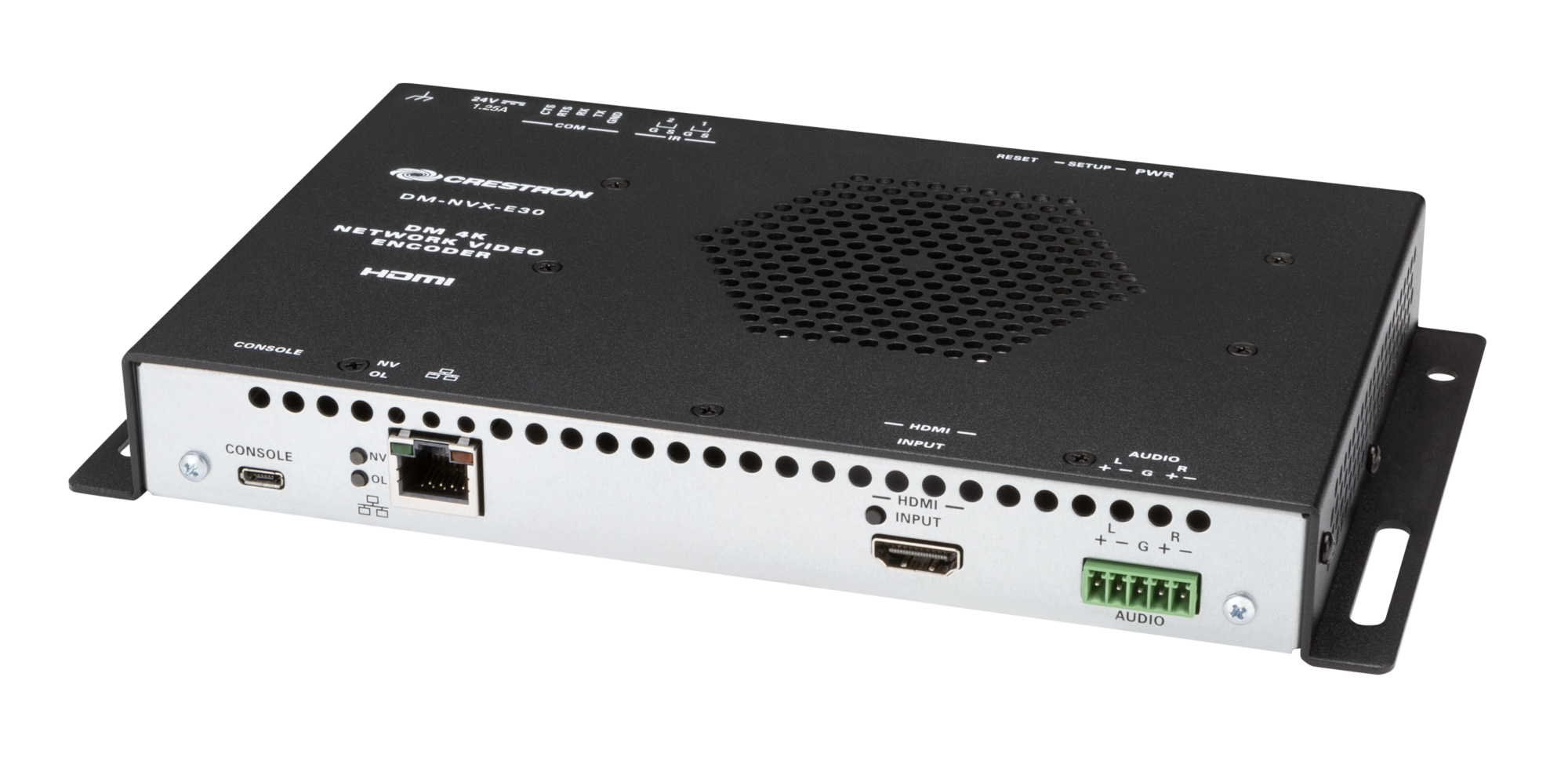

DM-NVX-E30 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается под столешницей или внутри кафедры, AV-тележки или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней части устройства, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание подается через PoE+ или дополнительный блок питания (продается отдельно).

Особенности

• Видео 4K60 4:4:4 по стандартному Gigabit Ethernet
• Поддержка видео HDR10, HDR10+ и Dolby Vision®
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES‑128
• Совместимость с HDCP 2.3
• Функциональность кодера для использования с продуктами DM NVX®, которые могут работать как кодеры
• Один выход HDMI®
• Предварительный просмотр изображения
• Генератор тестовых шаблонов
• Фиксированная, адаптивная или переменная скорость передачи данных
• Деэмбедирование аналогового звука
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Подключение по медному Ethernet с поддержкой PoE+
• Автоматическое двухточечное соединение
• Управление устройством через RS‑232, ИК и CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с системами управления Crestron® 3‑Series® или более поздними версиями
• Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-E30
• Компактная конструкция для поверхностного монтажа
• Питание через PoE+ или дополнительный блок питания (приобретается отдельно)
