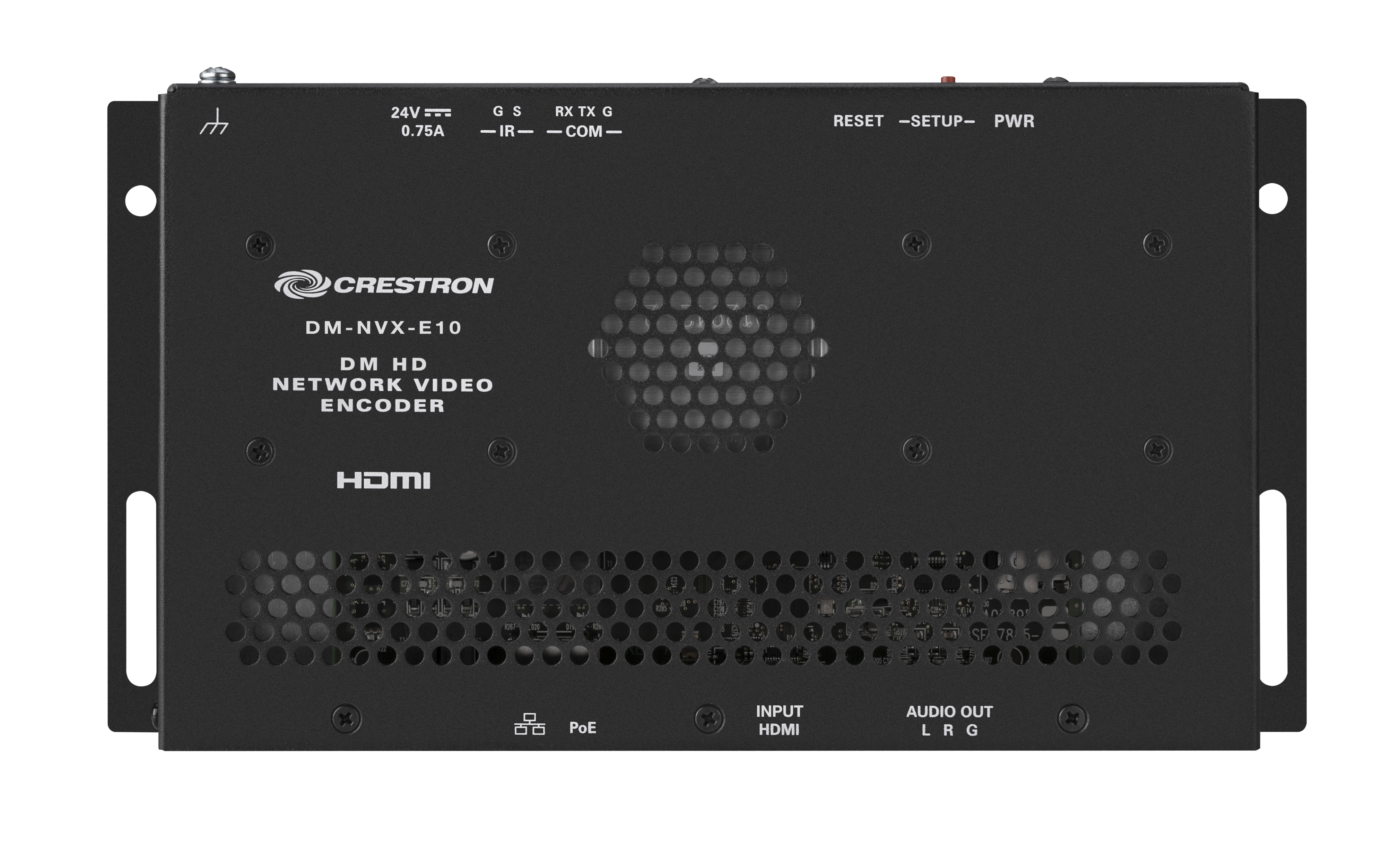

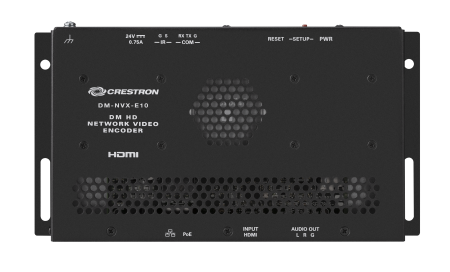

Сетевой AV-кодер Crestron DM-NVX-E10

Описание

DM-NVX-E10 — это компактный кодер AV-over-IP, предназначенный для передачи видео с разрешением до 1080p 4:4:4 по стандартному Gigabit Ethernet. Благодаря защищенному веб-управлению и управлению, входу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и медному Ethernet-подключению с поддержкой PoE, DM-NVX-E10 представляет собой решение для кодирования, которое предлагает оптимизацию цены и производительности в сетевой AV-установке DM NVX любого размера.

Производительность видео 1080p60 в реальном времени

Спроектированный для требовательных конференц-залов и учебных аудиторий, DM-NVX-E10 обеспечивает производительность видео 1080p60 в реальном времени для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность кодировщика

Кодер DM-NVX-E10 имеет один вход HDMI, который позволяет подключать ноутбук, камеру или другой источник мультимедиа через кабель HDMI, а затем передавать по сети на один или несколько декодеров.1 Совместимый с DM-NVX-D10 и другими продуктами DM NVX, которые могут функционировать как декодеры, DM-NVX-E10 может использоваться в любой сетевой AV-схеме DM NVX.

Фиксированная или адаптивная скорость передачи данных

Скорость передачи данных потока может быть установлена ​​на фиксированную или адаптивную скорость передачи данных. Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена ​​на значение в диапазоне от 200 Мбит/с до 950 Мбит/с.

Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, заданная пользователем.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или включения функции адаптивной скорости передачи данных.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала можно регулировать с помощью веб-интерфейса или системы управления.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение звука AES67

Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 может быть выведен через аналоговый аудиовыход.

Подключение по медному Ethernet

DM-NVX-E10 включает один порт RJ-45 1000BASE‑T Ethernet.1 Порт совместим с PoE, что позволяет устройству получать питание через коммутатор PoE Ethernet.3 Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP.

Автоматическое соединение «точка-точка»

Соединение «точка-точка» позволяет подключать DM-NVX-E10 напрямую к DM-NVX-D10, DM-NVX-D20 или DM-NVX-D200 для потоковой передачи видео и аудио. Вместо подключения к коммутатору Ethernet, порт Ethernet 1000BASE-T DM-NVX-E10 напрямую подключается к порту 1000BASE-T декодера. По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-E10 напрямую к декодеру или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-E10 и декодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки. Для отключения режима «точка-точка» или включения автоматического обнаружения соединения «точка-точка» можно использовать веб-интерфейс или систему управления.

Управление устройством через RS-232, ИК и CEC

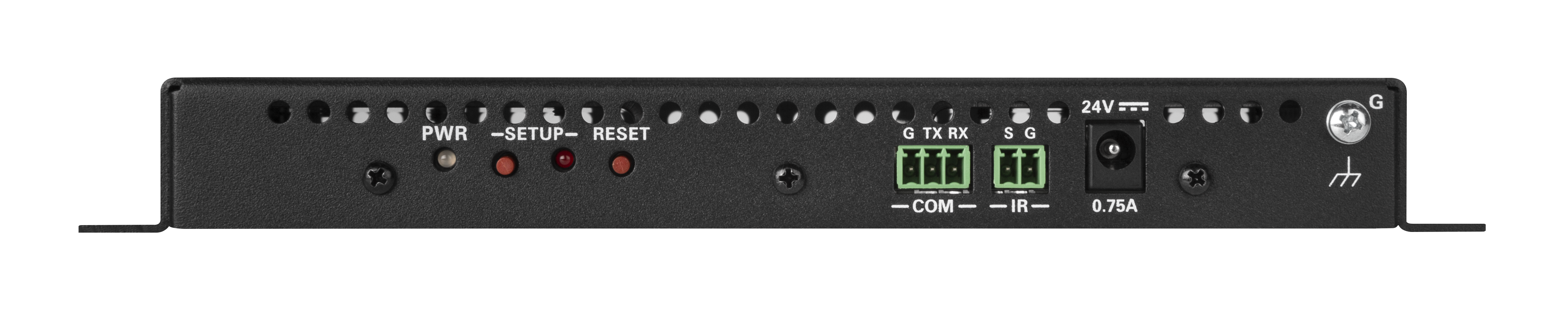

DM-NVX-E10 включает встроенные порты COM (RS-232) и ИК для управления исходными устройствами под управлением системы управления. Дополнительные возможности управления предоставляются CEC (Consumer Electronics Control) через соединение HDMI. Под управлением системы управления DM-NVX-E10 может управлять исходным устройством через CEC, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

Настройка через веб-интерфейс

Настройка DM-NVX-E10 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или с виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

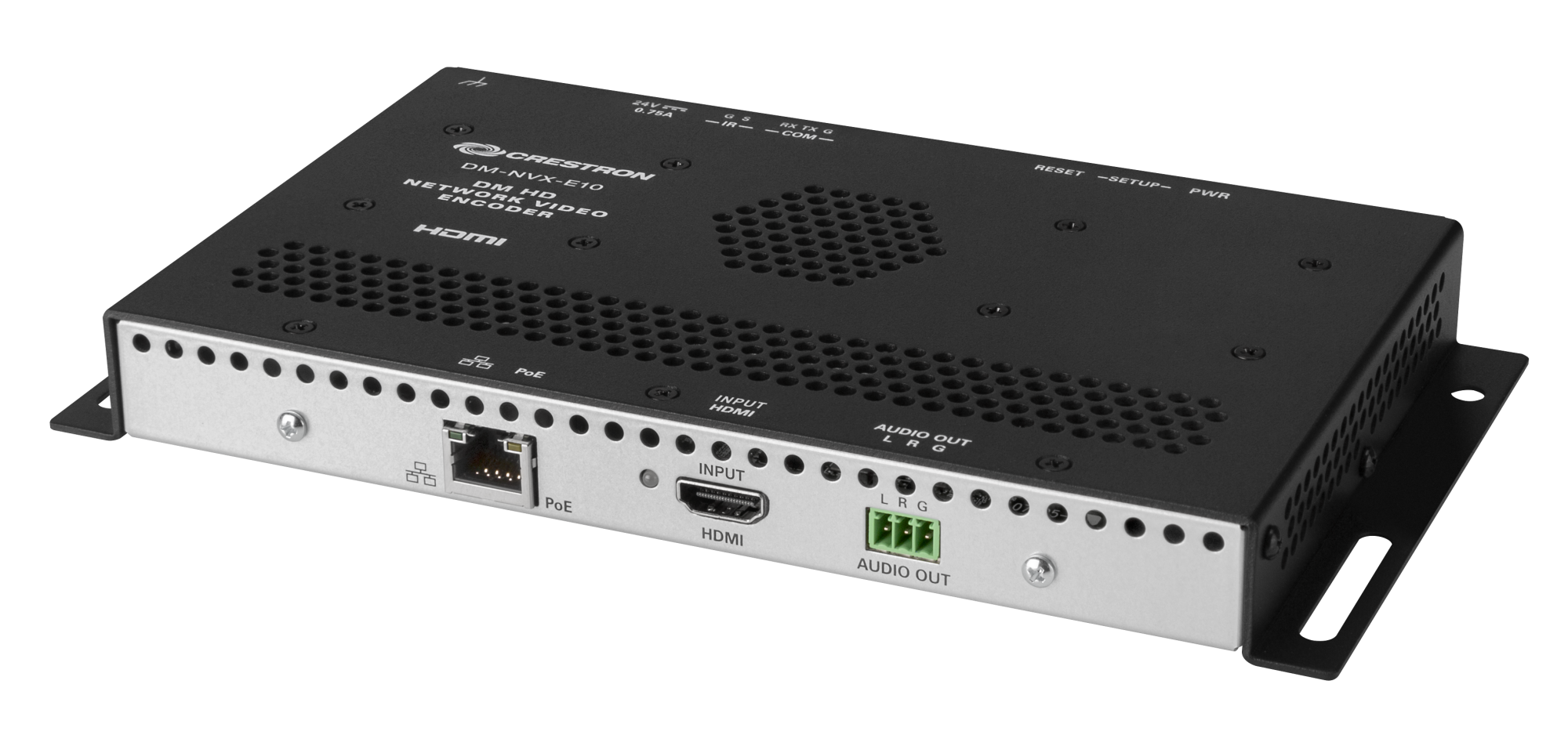

Компактная конструкция для поверхностного монтажа

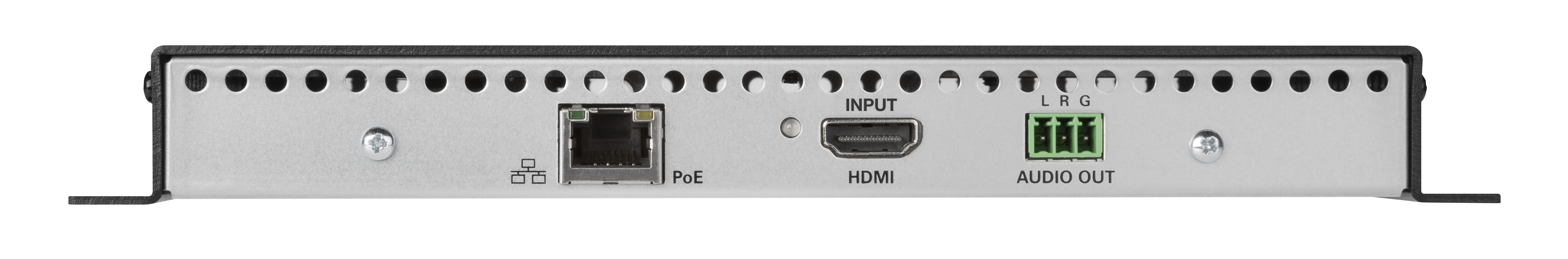

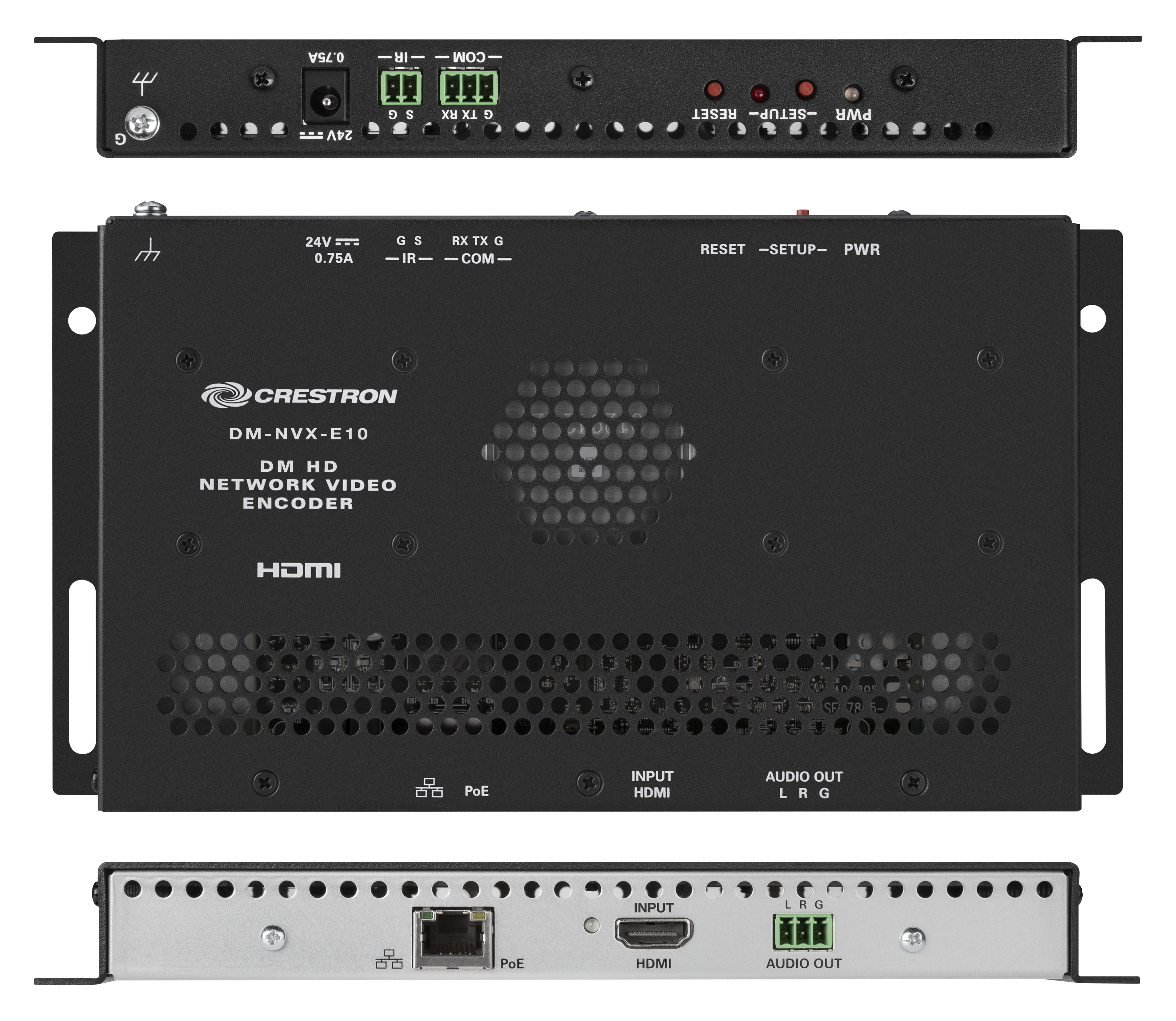

DM-NVX-E10 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается под столешницей или внутри кафедры, тележки AV или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней панели устройства, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание осуществляется через PoE или дополнительный блок питания (приобретается отдельно).

Особенности

• Поддержка разрешений видео до 1080p 4:4:4 по стандартному Gigabit Ethernet
• Производительность видео в реальном времени по сети
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES‑128
• Соответствие HDCP 1.4
• Функциональность кодера для использования с DM-NVX-D10 или другими продуктами DM NVX®, которые могут работать как декодеры
• Один вход HDMI®
• Фиксированная или адаптивная скорость передачи данных
• Аналоговое аудиодеэмбедирование
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Медное Ethernet-подключение с Поддержка PoE
• Автоматическое соединение точка-точка с DM-NVX-D10, DM-NVX-D20 или DM-NVX-D200
• Управление устройством через RS-232, ИК и CEC
• Простая настройка с помощью встроенных веб-страниц
• Совместимость с системами управления Crestron® 3-Series® или более поздними версиями
• Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-E10
• Компактная конструкция для монтажа на поверхност
• Питание через PoE или дополнительный блок питания (приобретается отдельно)
