Коммутатор Crestron DM-NVX-384

DM‑NVX‑384 — это компактный кодер/декодер DM NVX® AV-over-IP, предназначенный для работы в качестве передатчика или приемника. Способный обрабатывать сетевую AV-установку любого размера, DM‑NVX‑384 включает такие функции, как безопасное веб-управление и управление, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или выход, встроенная возможность передачи и приема AES67, объемный звук, поддержка медного и оптоволоконного Ethernet-подключения, а также интеграция USB 2.0 и KVM.

Коммутация входов HDMI® и USB-C® 4x1

DM‑NVX‑384 включает два входа HDMI и два входа USB-C, которые включают в себя коммутатор входов 4x1. При использовании в качестве декодера, установленного позади типичного устройства отображения конференц-зала, вход HDMI обеспечивает удобный способ подключения к шлюзу презентаций Crestron AirMedia®, кодеку видеоконференций или компьютеру малого форм-фактора. Входы USB‑C позволяют использовать видеоподключение DisplayPort™ Alt Mode к ноутбукам, не имеющим соединения HDMI. Входы USB-C также передают данные USB 2.0 туда и обратно с подключенного хост-компьютера и других конечных точек DM NVX или DM NUX.

Переключение между четырьмя входами может осуществляться автоматически с помощью режима автопереключения, программно через систему управления или через веб-интерфейс.

Распространение видео 4K60 в реальном времени

Разработанная для требовательных конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность в реальном времени с полным движением 4K60 для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX также обеспечивает стабильность и надежность. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Поддержка разрешений 5K

В DM‑NVX‑384 реализована поддержка разрешений видео 5K Ultra-Wide 5120 × 2160 и 5K Super-Wide 5120 × 1440, что расширяет совместимость семейства продуктов DM NVX с новейшими поколениями компьютеров, мониторов и дисплеев.

Технология обработки Pixel Perfect

Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑384 может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее одного кадра. Качество изображения источника поддерживается в сети 1‑Gigabit с разрешением до 5K Wide 4:4:4.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX представляет собой настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения жестких ИТ-политик.

Функциональность кодировщика и декодера

DM‑NVX‑384 можно настроить для работы в качестве сетевого AV-кодера или декодера:

• В качестве кодера DM‑NVX‑384 позволяет передавать сигнал HDMI или USB‑C ноутбука, камеры или другого источника мультимедиа по сети на один или несколько декодеров.
• В качестве декодера DM‑NVX‑384 получает сигнал от кодера DM NVX и подает его на устройство отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодерами в сети вместе с локально подключенным источником HDMI или USB-C.

DM‑NVX‑384 обеспечивает универсальное и экономически эффективное решение для приложений, которым требуются режимы работы кодера и декодера в одном устройстве. Режим работы может быть динамически перенастроен менее чем за 1 минуту через систему управления или веб-браузер или может быть изменен с помощью

НАСТРАИВАТЬ

кнопка.

Выход HDMI с масштабированием 4K60 4:4:4

Когда DM‑NVX‑384 настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабер обеспечивает оптимальное изображение, масштабируя кодированное разрешение источника вверх или вниз для соответствия собственному разрешению устройства отображения. Когда DM‑NVX‑384 настроен как кодер, выход HDMI можно использовать для подачи на локальный дисплей, монитор доверия или аудиосистему.

Обработка видеостены

Видеостену, состоящую из 64 отдельных дисплеев, можно настроить с помощью нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемую возможность масштабирования и компенсацию рамки для размещения различных конфигураций видеостены и типов дисплеев. Для каждого дисплея требуется одна конечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восьми в высоту.

Наложение текста

Возможность отображения динамического или фиксированного текста на экране позволяет маркировать источник видео или отображать специальные инструкции, расписания, объявления, оповещения и другие сообщения.

7.1-канальный объемный звук

Технология DM NVX поддерживает транспортировку без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM. В режиме декодера DM‑NVX‑384 может принимать как многоканальные, так и 2-канальные сигналы понижающего микширования от кодера DM-NVX-363, DM-NVX-363C, DM‑NVX‑351 или DM‑NVX‑351C, позволяя выбирать любой сигнал на выходе HDMI, в то время как 2-канальный сигнал автоматически направляется на аналоговый выход.

Встраивание и извлечение аудиосигнала AES67 и DM NAX®

Поддержка AES67 посредством встроенной поддержки технологии Crestron DM NAX® Audio-over-IP позволяет передавать выбранный источник звука как 2-канальный источник AES67, в то время как другой 2-канальный аудиопоток AES67 принимается с устройства Crestron DM NAX или другого устройства с поддержкой AES67 и объединяется с видеосигналом.

В режиме кодировщика DM NVX полученный аудиопоток AES67 может быть выведен через локальный выход HDMI, первичный поток AV, вторичный аудиопоток и аналоговый аудиовыход. В режиме декодера DM NVX полученный аудиопоток AES67 может быть объединен с видео, а затем выведен через выход HDMI и аналоговый аудиовыход.

Встраивание или извлечение аналогового звука

В комплект поставки входит небалансный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать стереофонический аудиоисточник и комбинировать его с видеосигналом с входа HDMI или входящим сетевым видеопотоком. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или звуковую панель. Выходная громкость регулируется с помощью системы управления или веб-браузера.

Breakaway Аудио

Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов или даже двух разных кодировщиков. Объединение сигналов с двух отдельных кодировщиков ограничено 2-канальным стереозвуком.

Подключение Ethernet по медному или оптоволоконному кабелю

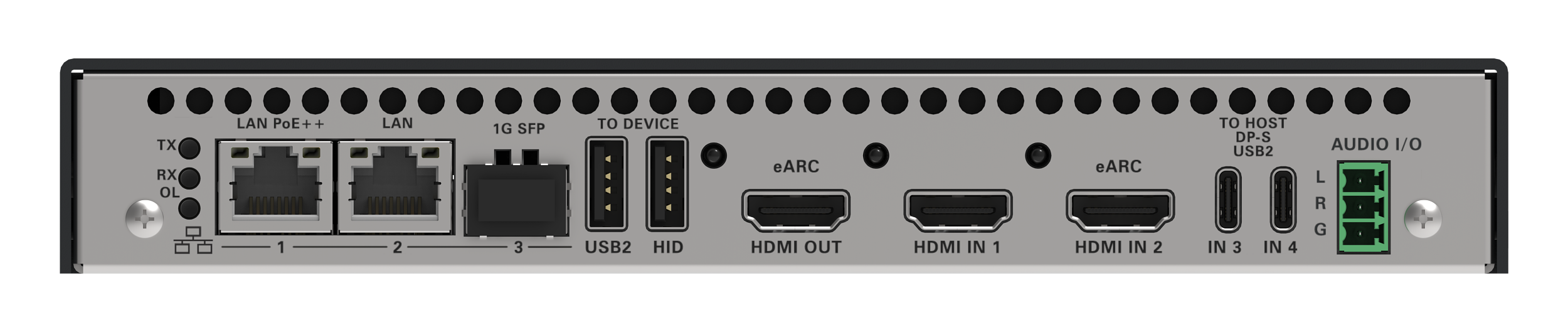

DM‑NVX‑384 включает два порта RJ-45 1000BASE-T (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Любой порт Ethernet может использоваться для передачи видео по сети Gigabit Ethernet. Когда порты 1 и 2 не используются для передачи сетевого видео, они могут обеспечивать сетевые соединения для шлюза AirMedia, устройства отображения или другого локального устройства. Порты также могут использоваться для последовательного соединения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение. Порт 1 также может получать питание от коммутатора Ethernet, совместимого с POE++, или стороннего PSE (оборудования для подачи питания), совместимого с IEEE 802.3bt.

Порт SFP позволяет подключаться к оптоволоконной сети с использованием соответствующего приемопередающего модуля Crestron SFP-1G Series (продается отдельно). Предлагается выбор модулей для размещения различных многомодовых и одномодовых типов волокон.

Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP.

Интеграция USB 2.0 и KVM

Технология DM NVX поддерживает расширение сигналов USB, которые можно коммутировать и направлять вместе с сигналом AV или отдельно через систему управления. USB 2.0

ХОСТИНГ

и

К УСТРОЙСТВУ

На DM‑NVX‑384 предусмотрены порты, позволяющие подключать USB-мышь, клавиатуру или другое периферийное устройство к удаленной конечной точке и направлять их на компьютер или другой хост в локальной конечной точке. В дополнение к функциональности переключателя KVM поддерживаются различные типы USB-периферийных устройств, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители. Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в приложениях «точка-точка» и «многоточечно». Сигналы USB можно направлять из

К УСТРОЙСТВУ

порты до семи удаленных конечных точек DM NVX к

ХОСТИНГ

порт одной локальной конечной точки DM NVX. Уровень 2 также поддерживает устройства Crestron USB-over-Ethernet (DM‑NUX‑L2 или DM‑NUX‑R2, продаются отдельно), которые могут использоваться в местах, где нет конечных точек DM NVX. Сигналы USB могут быть направлены между устройствами DM NVX и DM NUX под управлением системы управления. Транспорт данных USB 2.0 уровня 3 поддерживает расширение сигнала USB в приложениях DM NVX «точка-точка» через VLAN.

Управление устройством

DM‑NVX‑384 включает в себя встроенные

КОМ

(RS-232) и

ИК

порты для управления подключенным дисплеем, камерой или другими устройствами с помощью системы управления. Дополнительные возможности управления предоставляются CEC (Consumer Electronics Control) через HDMI-соединение, что потенциально устраняет необходимость в специальных последовательных кабелях или ИК-излучателях.

КОМ

порт и CEC через выход HDMI также позволяют автоматически включать и выключать устройство отображения без использования системы управления.

Настройка через Интернет

Настройка DM‑NVX‑384 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства осуществляется посредством интеграции с системой управления или с виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®

Использование виртуального коммутационного устройства DM NVX Director® (DM‑NVX‑DIR‑80, DM‑NVX‑DIR‑160 или DM‑NVX‑DIR‑ENT) упрощает весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Поддержка сервиса Crestron XiO Cloud®

DM‑NVX‑384 совместим с сервисом Crestron XiO Cloud®, который представляет собой платформу для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Сервис позволяет установщикам и ИТ-менеджерам одновременно развертывать и управлять тысячами устройств. Для получения дополнительной информации посетите crestron.com/xiocloud.

Низкопрофильная установка

DM‑NVX‑384 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается за плоским дисплеем, над потолочным проектором, под столешницей или внутри кафедры, AV-тележки или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней части устройства, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание обеспечивается с помощью POE++ или дополнительного блока питания Crestron PW‑2420RU (продается отдельно).

Дополнительные инструменты проектирования и справочную документацию см. на странице функций DM NVX.
