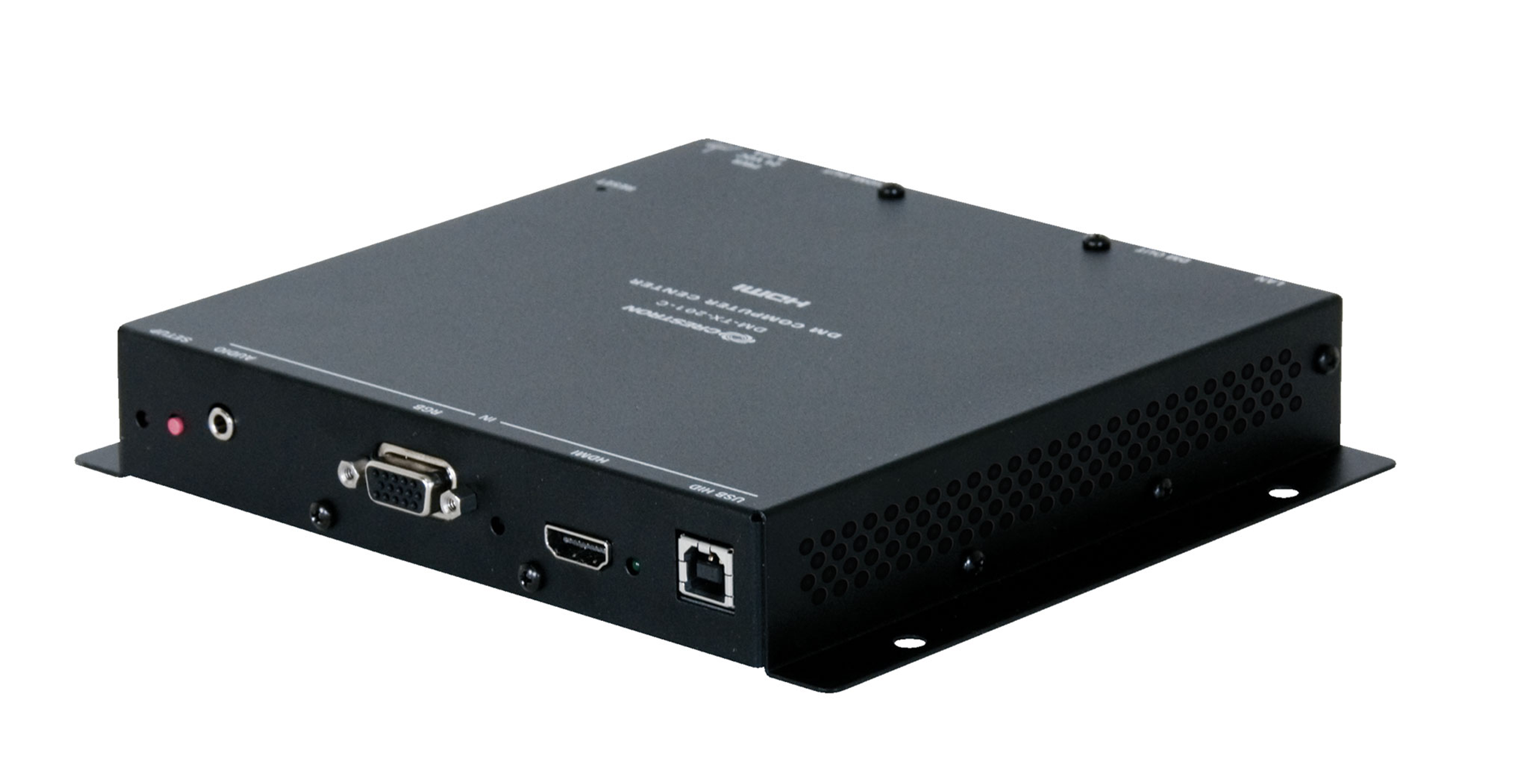

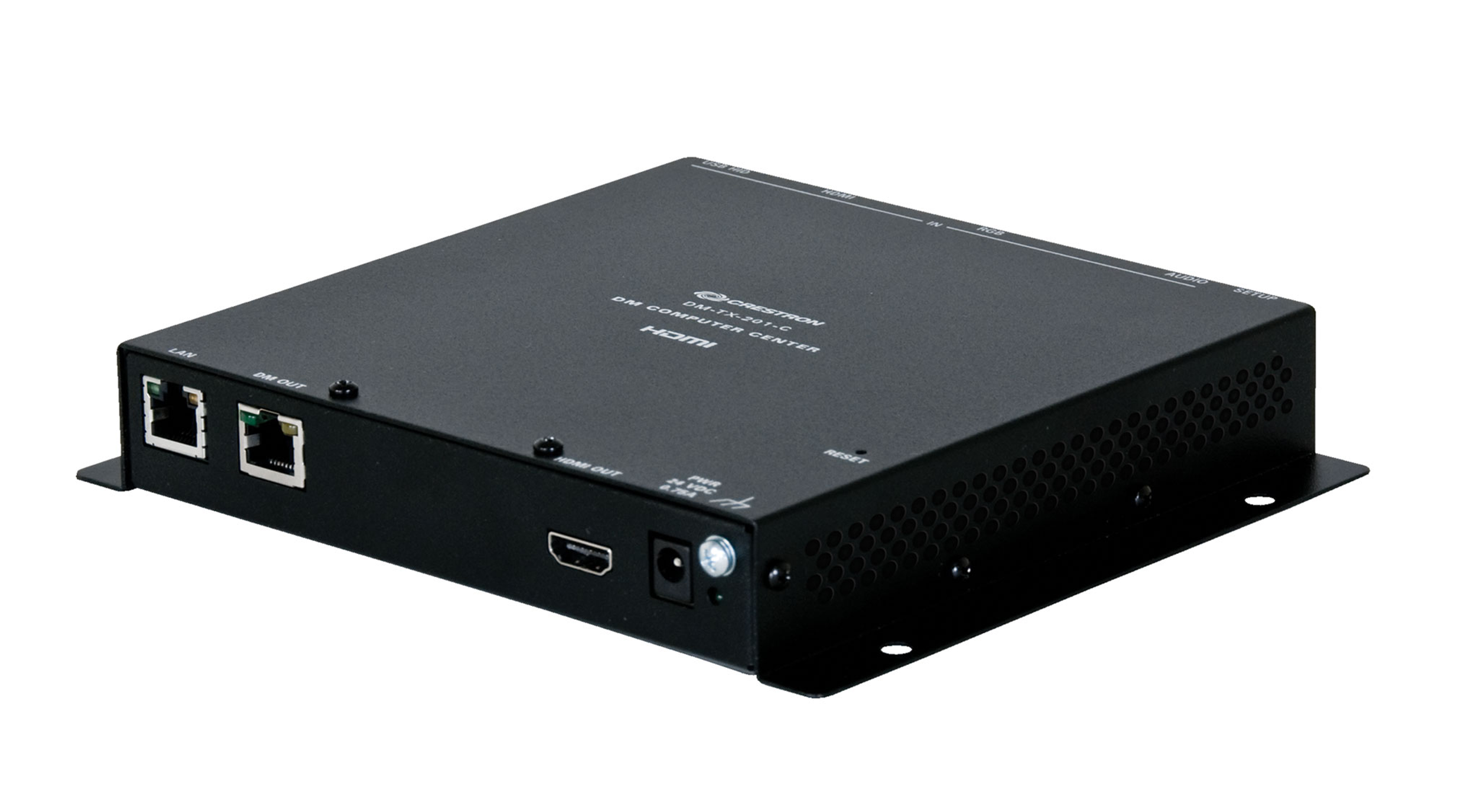

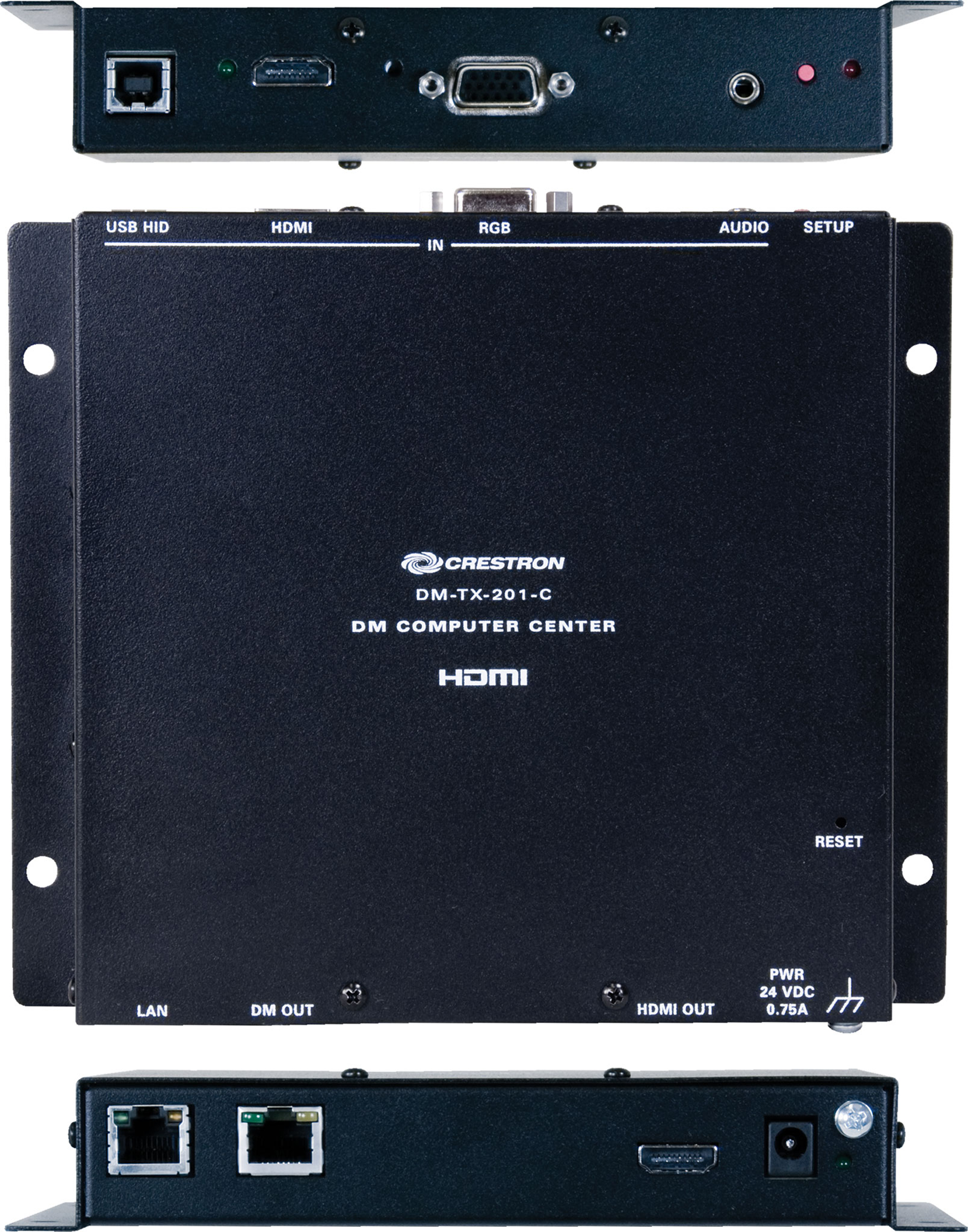

Передатчик DigitalMedia Crestron DM-TX-201-C

DM‑TX‑201‑C обеспечивает интерфейс для компьютеров и источников AV высокой четкости как часть полной системы Crestron® DigitalMedia™. Он функционирует как передатчик и коммутатор DM 8G+® с входами HDMI®, VGA и аналоговыми аудиовходами вместе с портами Ethernet и USB HID для комплексного решения для подключения.

Его низкопрофильная конструкция для поверхностного монтажа делает DM‑TX‑201‑C идеальным для установки под столом для конференций, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или резиденции. Он подключается к головной станции или месту отображения с помощью одного кабеля витой пары типа CAT. В дополнение к DM 8G+, он также совместим со стандартом HDBaseT®, что позволяет подключать его напрямую к входу сертифицированного устройства отображения HDBaseT.

Совместимость с HDBaseT®

Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Через выход DM 8G+ DM‑TX‑201‑C может быть подключен напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер/AV-интерфейс

DM‑TX‑201‑C обеспечивает простое переключение между двумя входами. Входы можно настроить на автоматическое переключение или управлять ими через систему управления Crestron. Автоматическое обнаружение на каждом входе обеспечивает простоту plug-and-play, поддерживая широкий спектр типов входов без необходимости какой-либо специальной настройки. Входы включают:

• HDMI —

  Обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и источников AV с разрешением до HD 1080p60 и WUXGA. Эти входы также могут обрабатывать сигналы DVI и Dual-Mode DisplayPort™ с использованием соответствующего адаптера или интерфейсного кабеля.

• РГБ —

  Этот вход типа VGA обрабатывает аналоговые сигналы RGB до WUXGA 1920x1200 пикселей, а также аналоговое видео до 1080p60. В комплект входит стереоаудиовход 1/8 дюйма (3,5 мм) для размещения аналогового аудиосигнала от небалансного линейного источника или выхода для наушников.

Примечание: Возможность разделения аналогового аудио позволяет использовать аналоговый аудиовход с любым видеовходом.

Один кабель типа CAT соединяет DM‑TX‑201‑C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, управление, сетевые и силовые сигналы через одно простое соединение RJ-45. При использовании с одним приемником/контроллером комнаты DM 8G+ и дополнительной системой управления Crestron, DM‑TX‑201‑C обеспечивает простое решение для расширения сигнала компьютера или AV на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно развернуть несколько DM‑TX‑201‑C, чтобы обеспечить распределение нескольких источников в разных местах для питания нескольких дисплеев по всей комнате или более крупному объекту.

Локальный выход HDMI

Выход HDMI позволяет передавать выбранные видео- и аудиосигналы на локальный дисплей, монитор или звуковую систему.

Подключение к локальной сети

Наряду с AV высокой четкости и управлением, DigitalMedia также интегрирует высокоскоростную сеть Ethernet для решения полного распределения сигнала. DM‑TX‑201‑C включает порт Ethernet 10/100, который может использоваться для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Расширение сигнала USB

DM‑TX‑201‑C функционирует как универсальный удлинитель USB-клавиатуры/мыши с портами хоста и устройства, предусмотренными на борту. Это позволяет подключать компьютер (или другой совместимый с USB HID хост) к DM‑TX‑201‑C и управлять им удаленно с помощью клавиатуры и/или мыши USB HID, расположенных в другом месте. В качестве альтернативы клавиатура/мышь могут быть подключены локально и использоваться для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержка других типов USB-устройств может быть включена с помощью удлинителей Crestron USB over Ethernet (USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE) и настенных конечных точек USB over Ethernet Network (USB‑NX2‑LOCAL‑1G и USB‑NX2‑REMOTE‑1G).

Встроенное управление устройством CEC

DigitalMedia предоставляет альтернативу обычному управлению устройствами IR и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления, DM‑TX‑201‑C обеспечивает шлюз для управления подключенным исходным устройством прямо через соединение HDMI, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателях

Crestron Connect It™

Кабельный лоток Crestron Connect It (серия TT-100) предлагает удобное настольное решение для подключения, которое без проблем работает с DM‑TX‑201‑C. Кабельный лоток получает управление от DM‑TX‑201‑C через простое USB-подключение.

Компактный и универсальный

DM‑TX‑201‑C предназначен для установки на плоскую поверхность или на полку. Он достаточно компактен, чтобы поместиться внутри презентационной кафедры или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа с оборудованием. Его можно запитать с помощью дополнительного блока питания PW‑2407WU (продается отдельно) или PoDM (Power over DigitalMedia) для настоящего однопроводного решения. Для легкой настройки и устранения неполадок предусмотрен ряд индикаторов.

Цифровое обновление устаревших систем

DM‑TX‑201‑C также предоставляет идеальный преобразователь сигнала для интеграции DigitalMedia с аналоговыми системами, такими как Crestron MPS, QuickMedia® и CEN-RGBHV Series. Простой кабель HD15 VGA, подключенный между выходом системы MPS и входом DM‑TX‑201‑C, позволяет преобразовывать каждый RGB, компонентный, S-Video и композитный видеовход на MPS в DigitalMedia. Аналоговый звук преобразуется аналогичным образом через несбалансированный стереоаудиокабель. Вход HDMI DM‑TX‑201‑C также может использоваться для расширения входных возможностей системы MPS для обработки цифровых AV-источников.

Дополнительные инструменты проектирования и справочные документы можно найти в разделе DigitalMedia Resources по адресу www.crestron.com/dmresources.

Основные характеристики

• Передатчик DigitalMedia 8G+® и мультимедийный интерфейс
• Встроенный 2x1 AV-коммутатор с автоматическим переключением и аналоговым аудиовыходом
• Технология QuickSwitch HD™ управляет ключами HDCP для быстрого и надежного переключения
• Подключается к коммутатору или приемнику DM® с помощью одного витого кабеля типа CAT.
• Поддерживает длину кабеля до 330 футов (100 м) с использованием кабеля DM 8G® или CAT5e
• Сертифицированный стандарт HDBaseT® — обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT.
• Поддерживает видеоразрешения до Full HD 1080p
• Поддерживает компьютерные разрешения до WUXGA
• Обрабатывает Dolby Digital®, DTS® и несжатый линейный PCM-аудио 7.1
• HDCP-совместимый
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Позволяет управлять устройством через CEC и Ethernet
• Позволяет расширить USB HID-сигнал для локального компьютера.
• Совместимость с удлинителями Crestron® USB через Ethernet
• Совместимость с кабельными лотками Crestron Connect It™
• Питание через DM-соединение или дополнительный блок питания (приобретается отдельно)
