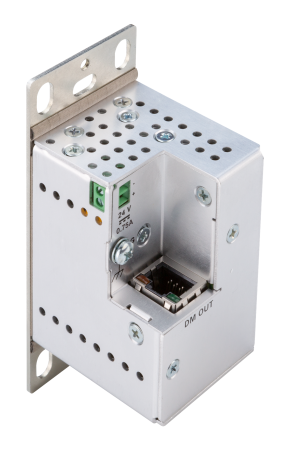

Настенный передатчик DigitalMedia Crestron DM-TX-4KZ-100-C-1G-B-T

Настенный передатчик DM-TX-4KZ-100-C-1G представляет собой экономичное решение для одного источника AV в составе полной системы Crestron® DigitalMedia™. Работая как передатчик DM 8G+® и интерфейс управления, DM-TX-4KZ-100-C-1G обеспечивает вход HDMI® и выход DM 8G+, а также порты управления IR и RS-232. DM-TX-4KZ-100-C-1G включает технологию DM 4KZ, которая обеспечивает поддержку 4K60 4:4:4 и HDR (High Dynamic Range). DM-TX-4KZ-100-C-1G также совместим с технологией HDBaseT®.

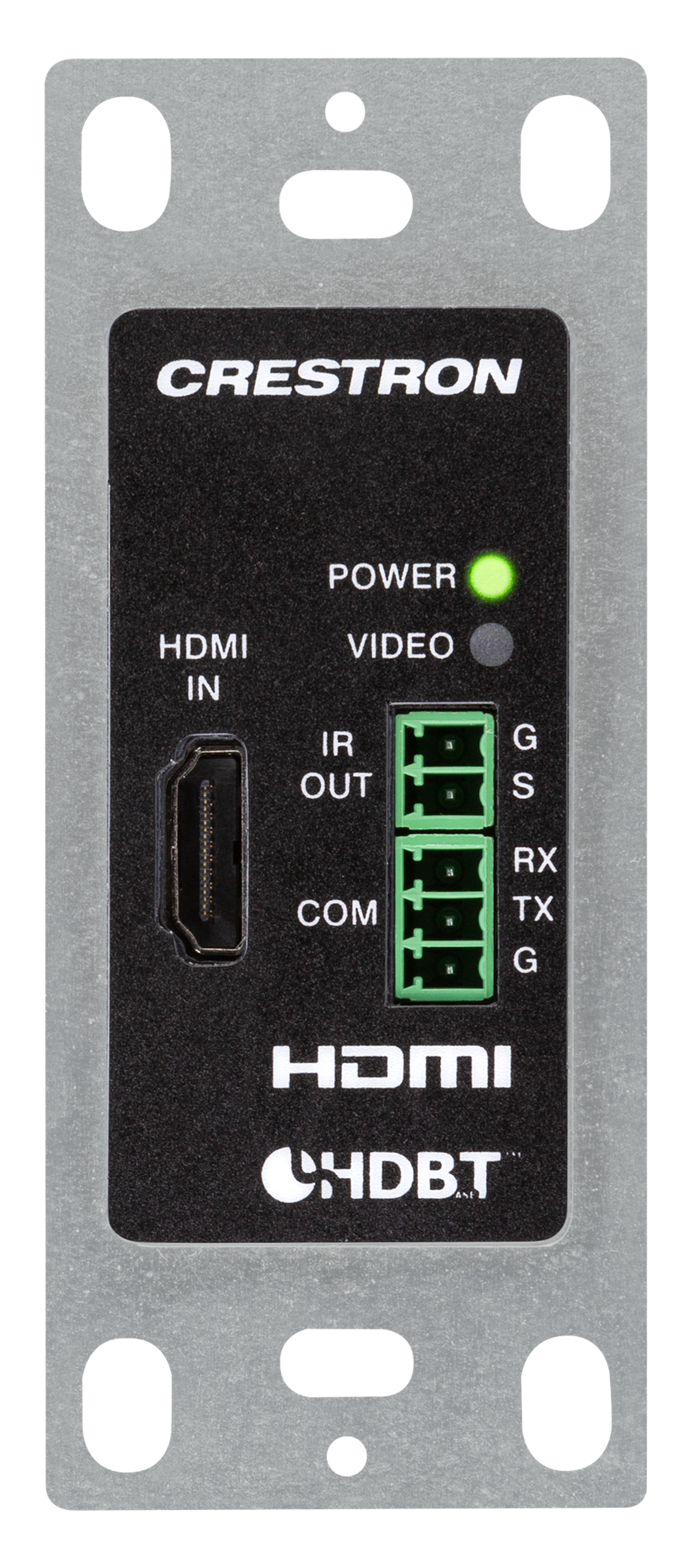

Модель DM-TX-4KZ-100-C-1G имеет конструкцию с возможностью односекционного монтажа и доступна в черном (DM-TX-4KZ-100-C-1G-BT) и белом (DM-TX-4KZ-100-C-1G-WT) цветах.

Поддержка 4K60 4:4:4 и HDR

Технология DM 4KZ использует VESA® Display Stream Compression (DSC) для обработки экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное отсутствие потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.

Существующая система 4K DigitalMedia может быть модернизирована для обработки видео 4K60 4:4:4 и HDR с установкой карт DM 4KZ, передатчиков и приемников. Модернизация может быть выполнена без необходимости замены проводки или коммутаторов. DM-TX-4KZ-100-C-1G может заменить DM-TX-4K-100-C-1G в существующей установке (может потребоваться дополнительное программирование).

Технология DM 8G+

Разработанная для сверхвысокой пропускной способности и максимальной масштабируемости, технология Crestron DM 8G+ передает видео высокой четкости, аудио, питание, Ethernet и сигналы управления по медной витой паре. Несжатые сигналы Full HD 1080p, WUXGA и 2K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля Crestron DM® Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e (или выше). Сигналы более высокого разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием стороннего кабеля CAT5e (или выше).

Совместимость с HDBaseT

Технология DM 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Через выход DM 8G+ DM-TX-4KZ-100-C-1G может быть напрямую подключен к стороннему приемнику или устройству отображения, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер/AV-интерфейс

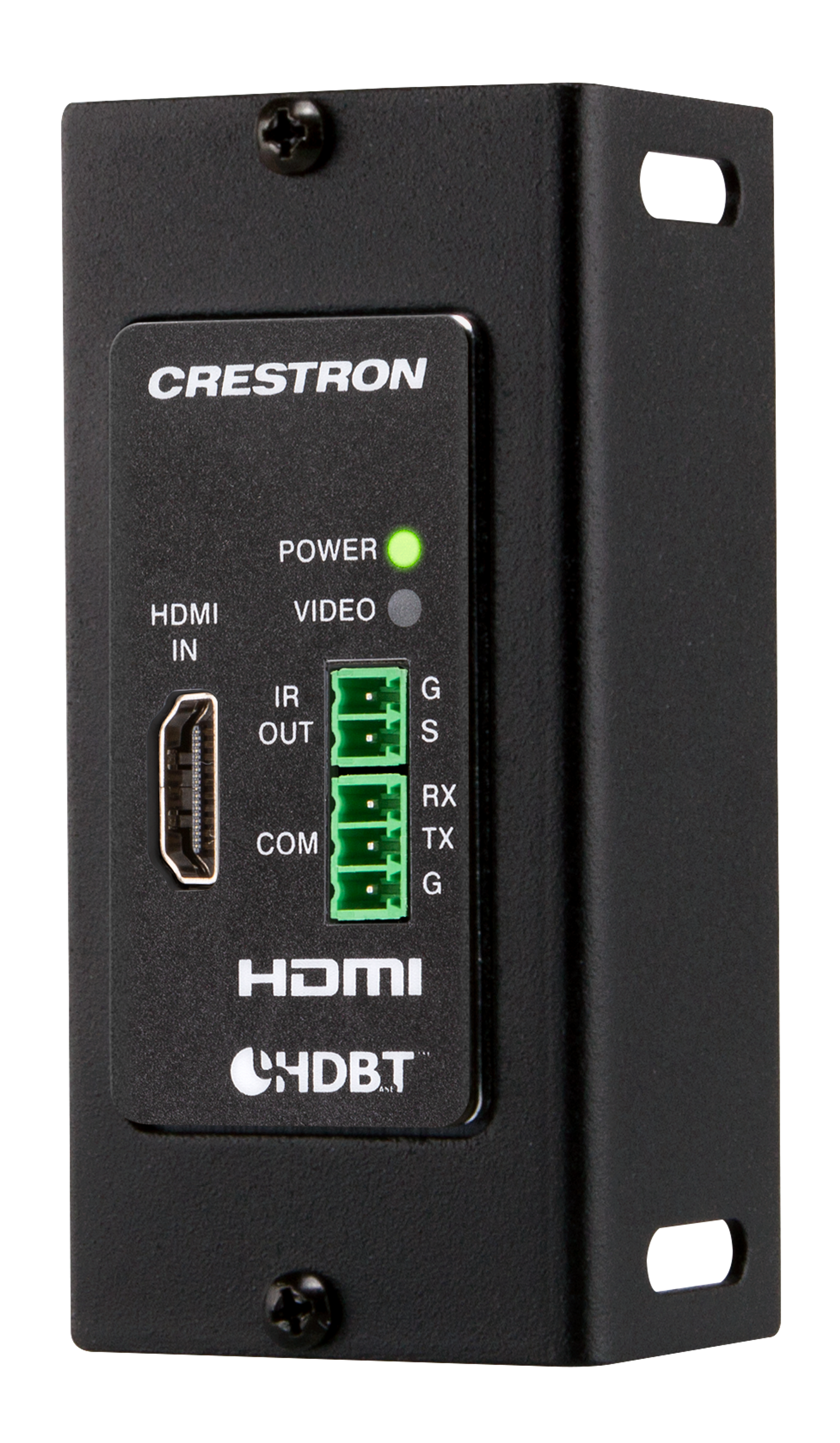

На DM-TX-4KZ-100‑C-1G предусмотрен один входной порт HDMI для подключения к ноутбуку, мобильному устройству или другому источнику AV. Один кабель CAT5e (или выше) подключает DM-TX-4KZ-100-C-1G к коммутатору или ресиверу DM или к устройству HDBaseT. Видео, аудио, сигналы управления, сетевые и силовые сигналы передаются через одно соединение RJ-45. При использовании с коммутатором DM можно установить несколько устройств DM-TX-4KZ-100-C-1G, что позволяет передавать несколько входных сигналов AV в разных местах на несколько дисплеев по всей комнате или большему объекту. При использовании с одним приемником/контроллером комнаты DM 8G+ DM-TX-4KZ-100-C-1G расширяет сигнал AV на один дисплей.

Управление устройством

DM-TX-4KZ-100-C-1G включает встроенные порты управления IR и RS-232 для обеспечения программируемого управления подключенным источником через систему управления. При подключении к системе управления DM-TX-4KZ-100-C-1G также обеспечивает шлюз для управления источником AV через CEC (Consumer Electronics Control) через вход HDMI, что потенциально устраняет необходимость в специальном последовательном кабеле или ИК-излучателе.

Также поддерживается режим сквозного пропускания для RS-232 и CEC. Для получения дополнительной информации см. Online Help Answer ID 1000497 на веб-сайте Crestron (www.crestron.com).

Универсальные варианты монтажа

DM-TX-4KZ-100-C-1G предназначен для установки в 1-блочную электрическую коробку или штукатурное кольцо (не входит в комплект). Стандартный монтаж в блочную коробку позволяет устанавливать рядом с гнездом Ethernet (Crestron MP-WP183 или эквивалент).

Используя прилагаемый монтажный кронштейн, DM-TX-4KZ-100‑C-1G также можно прикрепить к подходящей плоской поверхности, например, к нижней части стола. В качестве дополнительного варианта крепления DM‑TX-4KZ-100-C-1G можно прикрепить к одной направляющей стойки.

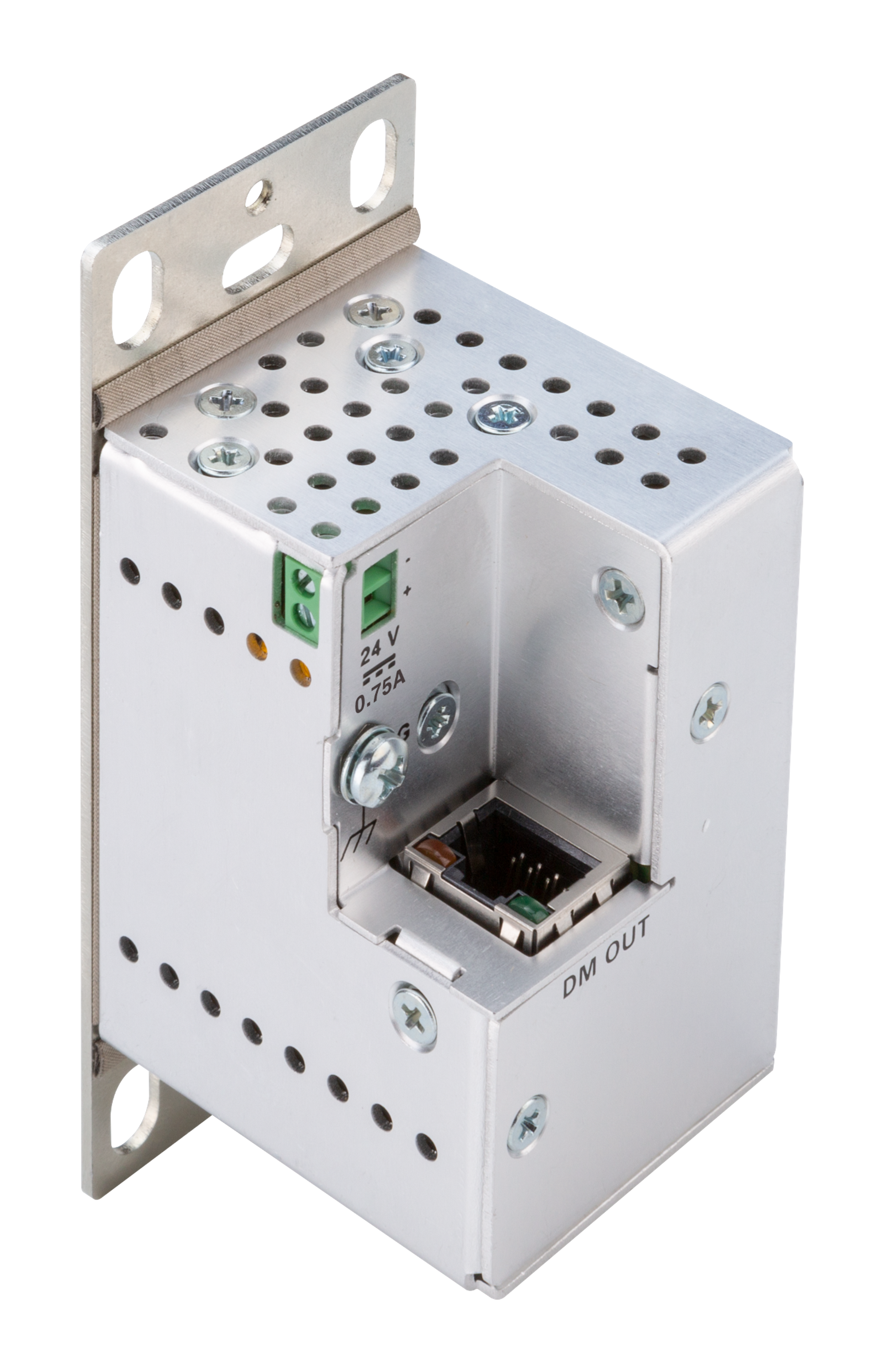

Питание через DM-соединение можно использовать для питания DM‑TX-4KZ-100-C-1G. Устройство также может питаться с помощью дополнительного настенного блока питания PW-2407WUL (приобретается отдельно).

Дополнительные инструменты проектирования и справочные документы можно найти на веб-странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources.
