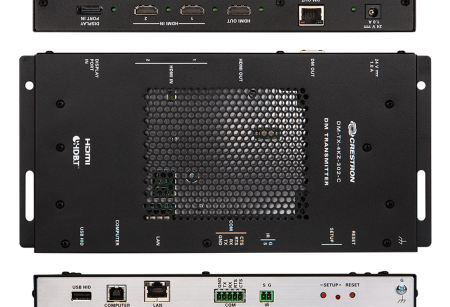

HDR-передатчик DigitalMedia Crestron DM-TX-4KZ-302-C

DM‑TX‑4KZ‑302‑C обеспечивает универсальный интерфейс для источников AV и компьютеров сверхвысокой четкости как часть полной системы Crestron® DigitalMedia™. Он функционирует как передатчик и коммутатор DM 8G+® с входами HDMI® и DisplayPort™, а также как модуль управления, предоставляя порты управления RS-232 и IR, а также порты Ethernet и USB HID для комплексного решения по подключению.

Его низкопрофильная конструкция для поверхностного монтажа делает DM‑TX‑4KZ‑302‑C идеальным для установки под столом для конференций, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или резиденции. Он подключается к головной станции или месту отображения с помощью одного кабеля витой пары типа CAT. В дополнение к DM 8G+, он также совместим со стандартом HDBaseT®, что позволяет подключать его напрямую к входу сертифицированного устройства отображения HDBaseT.

Поддержка 4K60 4:4:4 и HDR

Crestron DigitalMedia стала первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Конечные точки и карты DM 4KZ позволяют новым и существующим системам DM® обрабатывать полные видеосигналы 4K60 4:4:4, а также видеосигналы HDR (HDR10) без необходимости замены проводки или коммутаторов. Любую систему Crestron DM, поддерживающую 4K, можно модернизировать для обработки 4K60 4:4:4 и HDR, просто установив передатчики, приемники и платы ввода-вывода на базе DM 4KZ.

Технология DM 4KZ использует VESA® Display Stream Compression (DSC) для расширения возможностей DigitalMedia по обработке экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное качество без потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.

DigitalMedia 8G+®

Разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, DigitalMedia 8G+ (DM 8G+) обеспечивает настоящий однопроводной транспорт без потерь для перемещения видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G+ передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с использованием кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Сигналы более высокого разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием кабеля CAT5e.

Совместимость с HDBaseT®

Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Через выход DM 8G+ DM‑TX‑4KZ‑302‑C может быть подключен напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер/AV-интерфейс

DM‑TX‑4KZ‑302‑C обеспечивает простое переключение между тремя входами HDMI и одним входом DisplayPort™. Все три входа поддерживают разрешения до UHD и DCI 4K. Входы HDMI также могут обрабатывать сигналы DVI и Dual-Mode DisplayPort™ с использованием соответствующего адаптера или интерфейсного кабеля. Входы могут переключаться автоматически для простоты plug-and-play или программно через систему управления Crestron.

Один кабель типа CAT соединяет DM‑TX‑4KZ‑302‑C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, управление, сетевые и силовые сигналы через одно простое соединение R-J45. Несколько DM‑TX‑4KZ‑302‑C могут быть установлены и подключены к одному коммутатору серии DM-MD для обеспечения входного соединения и маршрутизации сигнала для нескольких источников в разных местах по всему помещению или объекту. Или один DM‑TX‑4KZ‑302‑C может быть напрямую подключен к одному приемнику DM 8G+, предоставляя простое решение для расширения сигнала компьютера или AV на один дисплей.

Локальный выход HDMI

Выход HDMI позволяет передавать выбранный входной сигнал на локальный дисплей, монитор или звуковую систему.

Подключение к локальной сети

Наряду с AV высокой четкости и управлением, DigitalMedia также интегрирует высокоскоростную сеть Ethernet для решения полного распределения сигнала. DM‑TX‑4KZ‑302‑C включает порт Ethernet 10/100, который может использоваться для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Расширение сигнала USB

DM‑TX‑4KZ‑302‑C функционирует как универсальный удлинитель USB-клавиатуры/мыши с портами хоста и устройства, предусмотренными на борту. Это позволяет подключать компьютер (или другой совместимый с USB HID хост) к DM‑TX‑4KZ‑302‑C и управлять им удаленно с помощью USB HID-клавиатуры и/или мыши, расположенных в другом месте. В качестве альтернативы клавиатура/мышь могут быть подключены локально и использоваться для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержку других типов USB-устройств можно включить с помощью удлинителей Crestron USB over Ethernet (USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE) и настенных сетевых конечных точек Crestron USB over Ethernet (USB‑NX2‑LOCAL‑1G и USB‑NX2‑REMOTE‑1G).

Встроенное управление устройством

DM‑TX‑4KZ‑302‑C включает встроенные порты управления IR, RS-232 и Ethernet для обеспечения программируемого управления подключенными к нему устройствами (через систему управления). Он также предлагает альтернативу таким традиционным методам управления, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM‑TX‑4KZ‑302‑C обеспечивает шлюз для управления подключенными исходными устройствами прямо через их соединения HDMI, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателях.

Crestron Connect It™

Кабельный лоток Crestron Connect It (серия TT-100) предлагает удобное настольное решение для подключения, которое без проблем работает с DM‑TX‑4KZ‑302‑C. Кабельный лоток получает питание и управление от DM‑TX‑4KZ‑302‑C через простое USB-подключение.

Компактный и универсальный

DM‑TX‑4KZ‑302‑C предназначен для установки на плоскую поверхность или на полку. Он достаточно компактен, чтобы поместиться внутри презентационной кафедры или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа с оборудованием. Его можно запитать с помощью дополнительного блока питания PW‑2412WU (продается отдельно) или PoDM+ (Power over DigitalMedia Plus) для настоящего однопроводного решения. Все соединения и светодиодные индикаторы расположены по бокам, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Для легкой настройки и устранения неисправностей предусмотрен ряд индикаторов.

Дополнительные инструменты проектирования и справочные документы можно найти в разделе DigitalMedia Resources по адресу www.crestron.com/dmresources.
