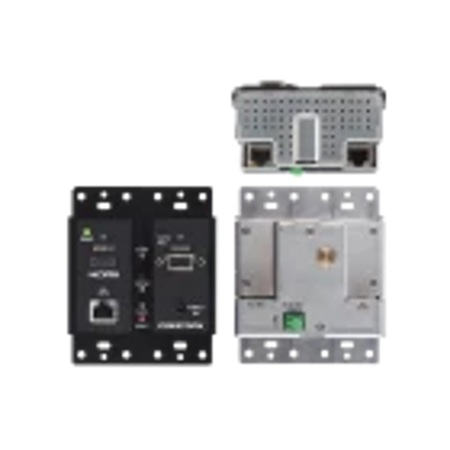

Масштабирующий автоматический коммутатор 4K 3x1 и настенный удлинитель DM Lite® Crestron HD-MD-4K-300-2G-B KIT

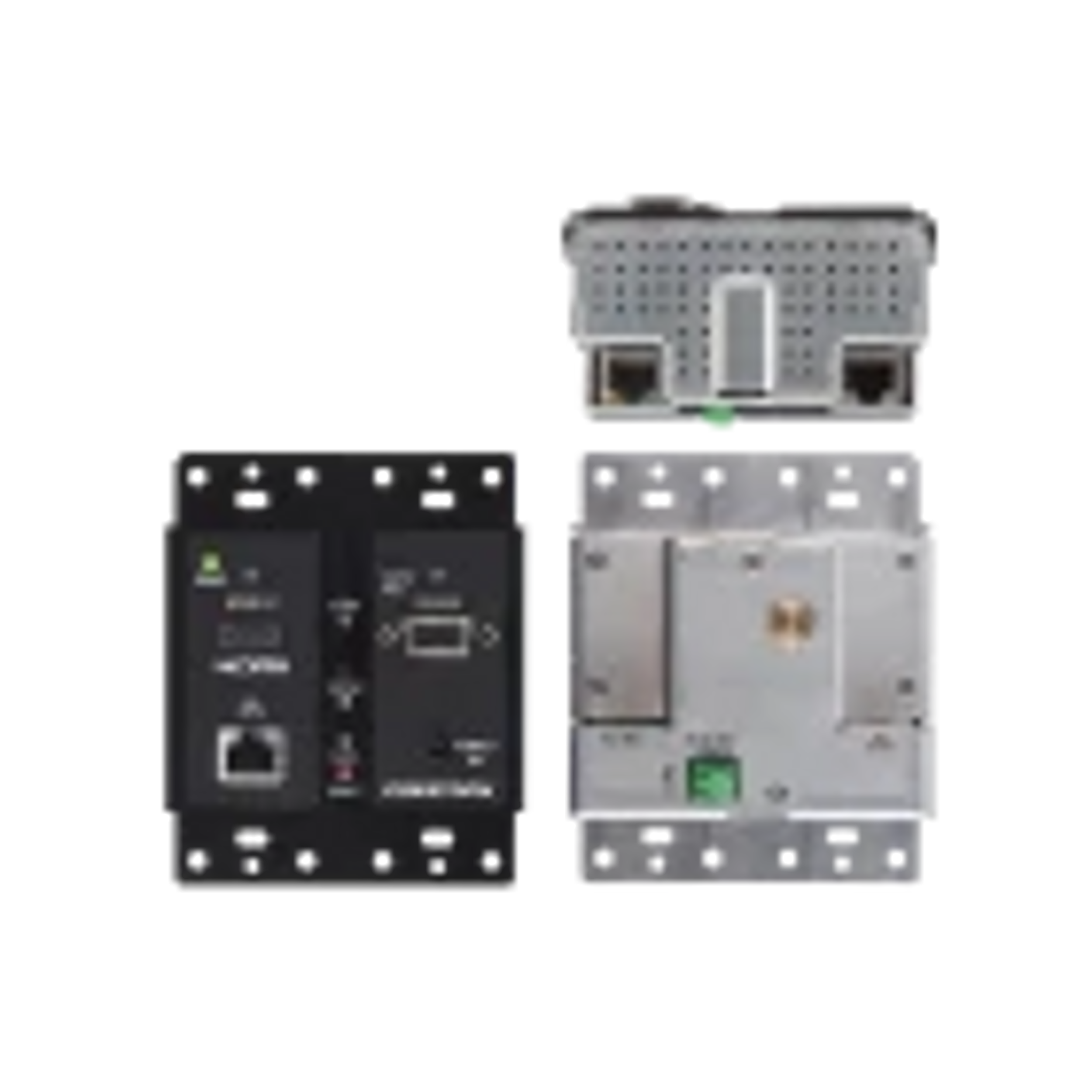

Crestron® HD-MD-4K-300-2G представляет собой экономичное решение для мультимедийных презентаций в классах и конференц-залах. Состоящий из настенного передатчика (серия HD-TX-201-C-2G-E) и поверхностно монтируемого приемника (HD-RX-4K-210-CE), HD-MD-4K-300-2G передает сигнал HDMI® или VGA по витой паре CATx (CAT5e или выше). Для разрешений до 2K максимальное расстояние передачи составляет 230 футов (70 м). Для более высоких разрешений до 4K максимальное расстояние передачи составляет 130 футов (40 м).

ПРИМЕЧАНИЕ: Питание передается по кабелю CATx, который соединяет передатчик с приемником.

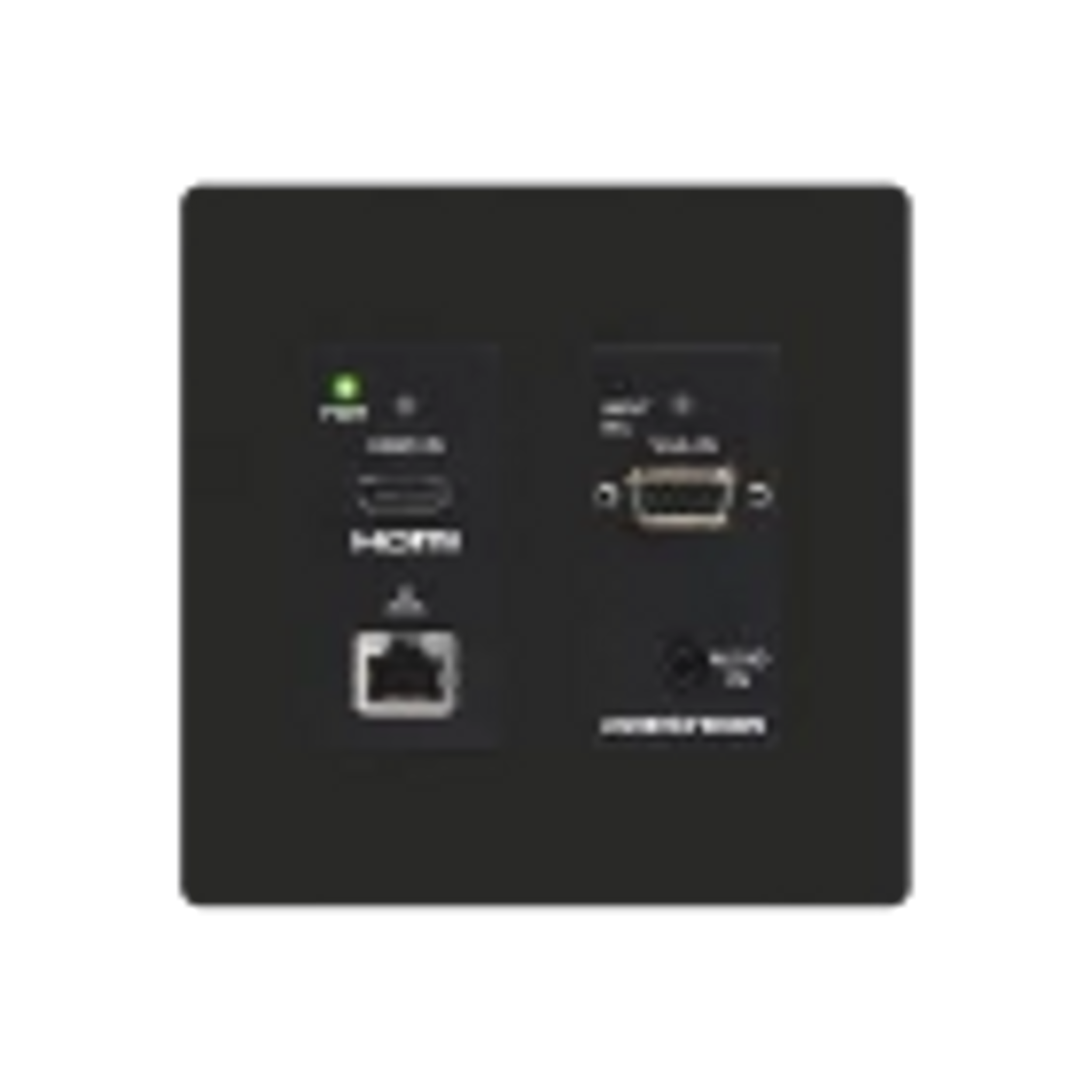

Передатчик обеспечивает один вход HDMI и один вход VGA с дополнительным стерео аналоговым аудиовходом. Приемник обеспечивает дополнительный вход HDMI, который может быть подключен к локальному источнику AV или к дополнительной настенной панели для медиапрезентаций Crestron (серия MP-WP152, продается отдельно).

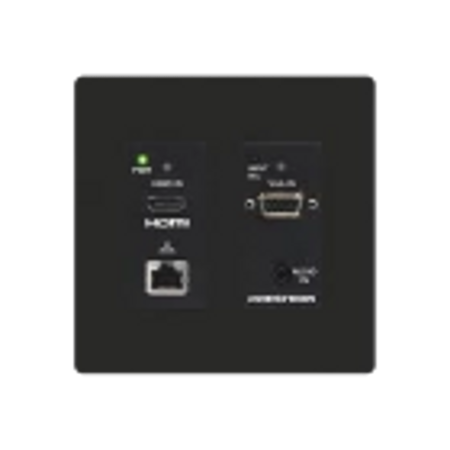

HD-MD-4K-300-2G доступен в двух моделях: HD-MD-4K-300-2G-B и HD-MD-4K-300-2G-W. HD-MD-4K-300-2G-B включает в себя черный настенный передатчик серии HD-TX-201-C-2G-E. HD-MD-4K-300-2G-W включает в себя белый настенный передатчик серии HD-TX-201-C-2G-E.

Автоматическое переключение входов

Автоматическое переключение между входами HDMI и VGA на передатчике и входом HDMI на приемнике может происходить на основе последнего подключенного входа или приоритета маршрутизации, назначенного каждому входу. Поведение переключения настраивается с помощью веб-интерфейса или программируется с помощью системы управления Crestron. В дополнение к автоматическому переключению кнопки выбора входа на передатчике и приемнике позволяют вручную выбирать нужный вход.

ПРИМЕЧАНИЕ: Аналоговый аудиовход на передатчике переключается в тандеме с входом VGA и не может быть сопряжен с входом HDMI. Аналоговый аудиовход также может использоваться с источником только аудио без подключенного источника видео.

Выход HDMI с 4K-масштабатором

Один выход HDMI со встроенным масштабатором подключает приемник к дисплею или другому устройству с входом HDMI. Входные разрешения автоматически масштабируются в соответствии с собственным разрешением устройства отображения, что обеспечивает оптимальное качество изображения. Для приложений, требующих комплексного управления EDID, можно использовать веб-интерфейс, чтобы гарантировать, что каждый вход отображается в оптимальном разрешении и формате. Поддерживаются входные разрешения до 4K60 4:2:0.

Деэмбеддинг аудио

Аналоговый аудиовыход на ресивере позволяет HD-MD-4K-300-2G извлекать стереофонический аудиосигнал из цифровых источников для подачи на звуковую панель, усиленные динамики или отдельную звуковую систему. Аналоговый аудиовыход активен только тогда, когда на вход поступает 2-канальный стереосигнал с аналогового входа или входа HDMI.

Управление устройством

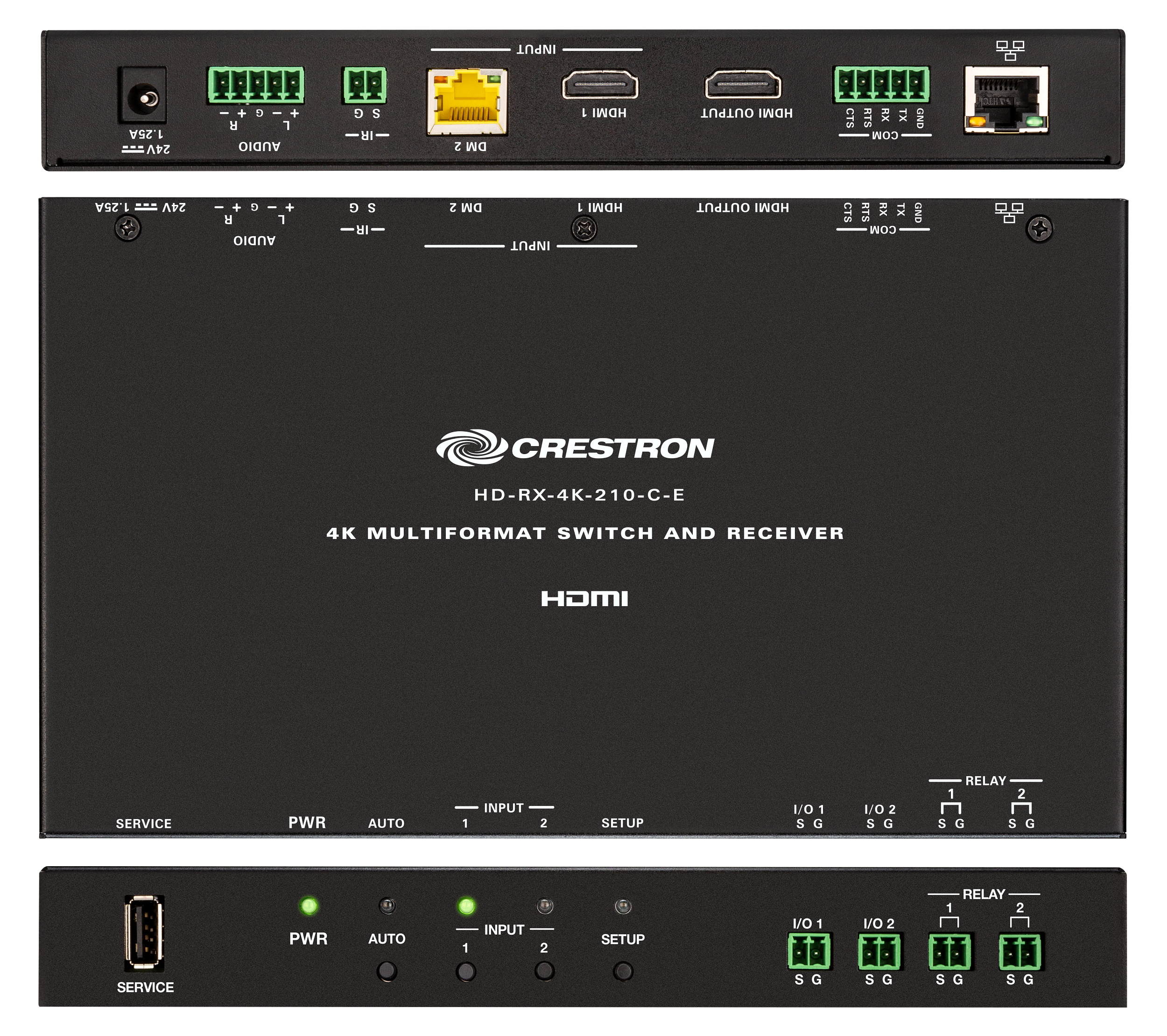

Оснащенный встроенными портами управления, приемник может управлять различными устройствами в комнате. Порт COM (RS-232) и CEC через выход HDMI позволяют автоматически включать и выключать устройство отображения без использования системы управления. При использовании системы управления ИК-порт также может управлять устройством отображения. Для управления проекционным экраном и другим оборудованием, активируемым замыканием контактов низкого напряжения, предусмотрены два релейных порта. Два порта ввода-вывода Versiport позволяют интегрировать такие устройства, как датчики мощности и детекторы движения. Подключение порта Ethernet к локальной сети также обеспечивает управление, позволяя использовать встроенный веб-интерфейс, а также подключение к системе управления.

ПРИМЕЧАНИЕ: Порты COM, IR и Ethernet нельзя использовать для передачи сигналов по кабельному соединению CATx между приемником и передатчиком.

Удобный порт Ethernet

Удобный порт Ethernet на передатчике обеспечивает сетевое соединение 1000BASE-T для компьютера или другого устройства, устраняя необходимость в отдельной настенной розетке RJ-45. Порт Ethernet на передней панели передатчика обеспечивает проход к параллельному порту Ethernet на задней панели передатчика. Порт Ethernet на задней панели подключается к локальной сети.

ПРИМЕЧАНИЕ: Порт Ethernet на передатчике независим от порта Ethernet на приемнике и не может использоваться для расширения сигналов Ethernet или взаимодействия с системой управления.

Поддержка технологии .AV Framework™

Помимо встроенного веб-интерфейса и программирования системы управления, встроенная технология .AV Framework систем управления MPC3-201 и MPC3-302 может использоваться для управления HD-RX-4K-210-CE как коммутатором. (Информацию о технологии .AV Framework см. на сайте www.crestron.com/avframework.)

XiO Облако

®

Служба поддержки

HD-MD-4K-300-2G совместим с сервисом XiO Cloud, который представляет собой платформу IoT (Интернет вещей) для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Созданный на программной платформе Microsoft® Azure® и использующий ведущую в отрасли технологию Azure IoT Hub, сервис XiO Cloud позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то же время, которое раньше требовалось для управления одним устройством. В отличие от других облачных решений на основе виртуальных машин, сервисы Azure обеспечивают неограниченную масштабируемость для удовлетворения постоянно растущих потребностей предприятия. Для получения дополнительной информации посетите www.crestron.com/xiocloud.

Встроенная интеграция с устройствами Cisco Webex® и Touch 10

Собственная интеграция API Cisco позволяет добавлять входы источника HD-RX-4K-210-CE в совместимую систему видеоконференций Cisco Webex, которая управляется блоком управления Cisco Touch 10. Исключая необходимость в программировании системы управления, интеграция с устройствами Cisco® осуществляется с помощью инструмента конфигурации Crestron, который размещен на веб-сайте Crestron по адресу configuration.crestron.com. Конфигурация включает выбор желаемых моделей оборудования Crestron и Cisco и назначение имен входов HD-RX-4K-210-CE и значков для использования на экране Cisco Touch 10. Затем полученный файл конфигурации загружается с веб-сайта и загружается в HD-RX-4K-210-CE с помощью веб-интерфейса HD-RX-4K-210-CE. Устанавливается связь между HD-RX-4K-210-CE и устройствами Cisco, что позволяет Cisco Touch 10 отображать и управлять дополнительными входами HD-RX-4K-210-CE.

Основные характеристики

• Возможность 4K60 4:2:0
• 2-канальный настенный передатчик и приемник для поверхностного монтажа с функциями коммутации AV 3x1, масштабирования и расширения сигнала
• Один вход HDMI® и один вход VGA на передатчике, а также дополнительный вход HDMI на приемнике
• Один выход HDMI с масштабированием 4K на ресивере
• Автоматическое переключение входов
• Расширение сигнала видео, аудио и питания по кабелю CATx — до 230 футов (70 м) для разрешений до 2K или до 130 футов (40 м) для более высоких разрешений до 4K
• Управление EDID
• Управление HDCP
• Извлечение стереозвука через аналоговый аудиовыход
• ИК, RS-232, реле и порты управления вводом/выводом
• Возможность CEC (управление бытовой электроникой)
• Гигабитное Ethernet-подключение
• Удобный порт Ethernet
• Встроенный веб-интерфейс для легкой настройки и мониторинга
• Совместимость с системами управления Crestron® 3-Series® или более поздними версиями
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Встроенная интеграция с устройствами Cisco Webex® и Touch 10
• Низкопрофильная установка
• Черный настенный передатчик (лицевая панель в стиле декоратора продается отдельно)
• В комплект входит блок питания 100-240 В переменного тока
