Мультиформатный 4x1 AV-коммутатор и ресивер Crestron HD-RX-4K-410-C-E

Многоформатный AV-коммутатор и приемник Crestron HD‑RX‑4K‑410‑C‑E обеспечивает расширенные возможности коммутации видео HDMI® и аудиопрезентации в таких областях, как конференц-залы и классы. HD‑RX‑4K‑410‑C‑E обеспечивает два входа DM Lite® для подключения до двух передатчиков DM Lite 4K60 4:2:0. Список поддерживаемых передатчиков DM Lite см. в справке Online Help Answer ID 1001796.

Витая пара CATx (CAT5e или выше) соединяет передатчик DM Lite с HD‑RX‑4K‑410‑C‑E для передачи сигналов HDMI. Для разрешений до 2K максимальное расстояние передачи составляет 230 футов (70 м). Для более высоких разрешений до 4K максимальное расстояние передачи составляет 130 футов (40 м).

ПРИМЕЧАНИЕ: Питание передается по кабелю CATx, который соединяет HD‑RX‑4K‑410‑C‑E с передатчиком DM Lite. HD‑RX‑4K‑410‑C‑E может питать два передатчика одновременно.

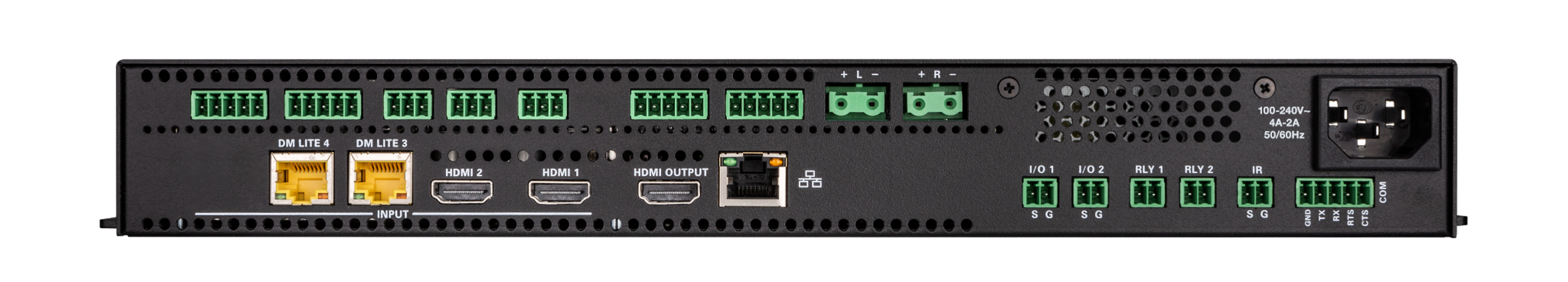

Помимо двух входов DM Lite, HD‑RX‑4K‑410‑C‑E оснащен двумя входами HDMI, которые можно подключать к локальным источникам AV.

Автоматическое переключение входов

Автоматическое переключение между входами DM Lite и HDMI может происходить на основе последнего подключенного входа. Поведение переключения настраивается с помощью веб-интерфейса или программируется с помощью системы управления Crestron. Кроме того, кнопки выбора входа на передней панели HD‑RX‑4K‑410‑C‑E позволяют вручную выбирать нужный вход.

Выход HDMI с 4K-масштабатором

Один выход HDMI со встроенным масштабатором подключается к дисплею или другому устройству с входом HDMI. Входные разрешения автоматически масштабируются в соответствии с собственным разрешением устройства отображения, что обеспечивает оптимальное качество изображения. Для приложений, требующих комплексного управления EDID, можно использовать веб-интерфейс, чтобы гарантировать, что каждый вход отображается в оптимальном разрешении и формате. Поддерживаются входные разрешения до 4K60 4:2:0.

Расширенные возможности звука

HD‑RX‑4K‑410‑C‑E включает в себя встроенный усилитель, который может управлять парой 4- или 8-омных стереодинамиков (25 Вт на канал). HD‑RX‑4K‑410‑C‑E также обеспечивает возможность микширования звука 6x2. Встроенный HDMI 2-канальный звук LPCM может быть извлечен из выбранного входа DM Lite или HDMI и объединен с пятью аналоговыми аудиовходами (LINE 1, LINE 2, MIC 1, MIC 2 и AUX). Регулировки усиления и отключения звука могут быть выполнены для каждого из шести микшируемых входов. Затем микшированный звук передается как два аудиовыхода: один зеркальный AUX 1, SPEAKER, выход микшера HDMI и один выход AUX 2. Настройки аудиомикшера, такие как управление громкостью и отключением звука, настраиваются для каждого из двух выходов независимо.

Управление устройством

HD‑RX‑4K‑410‑C‑E, оснащенный встроенными портами управления, может управлять различными устройствами в комнате. Порт COM (RS-232) и CEC через выход HDMI позволяют автоматически включать и выключать устройство отображения без использования системы управления. При использовании системы управления ИК-порт также может управлять устройством отображения. Для управления проекционным экраном и другим оборудованием, активируемым замыканием контактов низкого напряжения, предусмотрены два релейных порта. Два порта ввода-вывода Versiport позволяют интегрировать такие устройства, как датчики мощности и детекторы движения. Подключение порта Ethernet к локальной сети также обеспечивает управление, позволяя использовать встроенный веб-интерфейс, а также подключение к системе управления.

ПРИМЕЧАНИЕ. Порты IR, COM и Ethernet нельзя использовать для расширения сигналов по соединению DM Lite.

Поддержка технологии .AV Framework™

В дополнение к встроенному веб-интерфейсу и программированию системы управления, встроенная технология .AV Framework систем управления MPC3-201 и MPC3-302 может использоваться для управления HD‑RX‑4K‑410‑C‑E в качестве коммутатора. (Информацию о технологии .AV Framework см. на сайте www.crestron.com/avframework.)

Crestron XiO Облако

®

Служба поддержки

HD‑RX‑4K‑410‑C‑E совместим с сервисом Crestron XiO Cloud, который представляет собой платформу на основе IoT (Интернет вещей) для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Сервис позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то же время, которое обычно требуется для управления одним устройством. Для получения дополнительной информации посетите www.crestron.com/xiocloud.

Встроенная интеграция с Cisco Webex

®

и Touch 10 устройств

Собственная интеграция API Cisco позволяет добавлять входы источника HD-RX-4K-410-CE в совместимую систему видеоконференций Cisco Webex, которая управляется блоком управления Cisco Touch 10. Устраняя необходимость в программировании системы управления, интеграция с устройствами Cisco® осуществляется с помощью инструмента конфигурации Crestron, который размещен на веб-сайте Crestron по адресу configuration.crestron.com. Конфигурация включает выбор желаемых моделей оборудования Crestron и Cisco и назначение имен входов HD-RX-4K-410-CE и значков для использования на экране Cisco Touch 10. Затем полученный файл конфигурации загружается с веб-сайта и загружается в HD-RX-4K-410-CE с помощью веб-интерфейса HD-RX-4K-410-CE. Устанавливается связь между HD-RX-4K-410-CE и устройствами Cisco, что позволяет Cisco Touch 10 отображать и управлять дополнительными входами HD-RX-4K-410-CE.

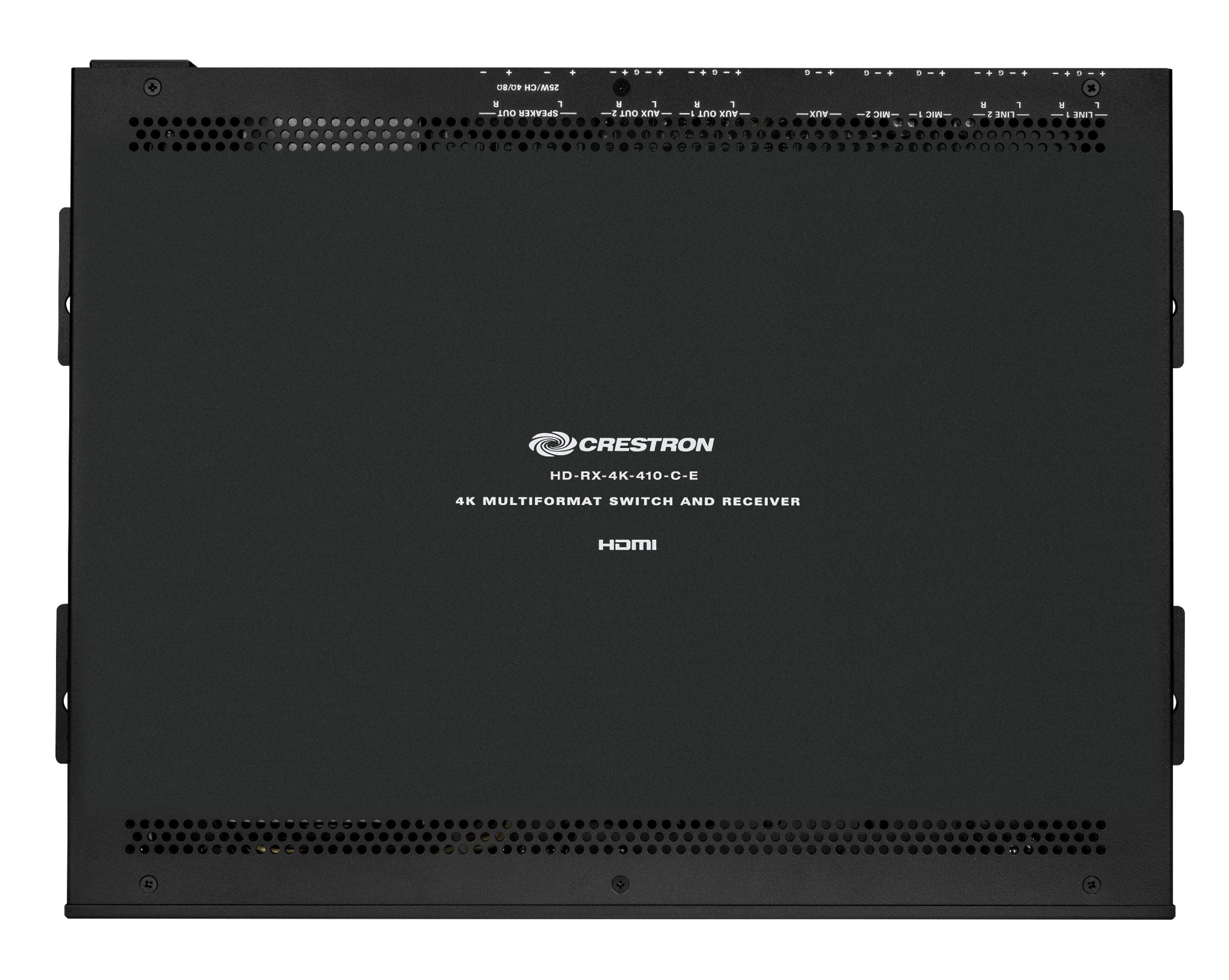

Компактный дизайн

Компактную модель HD‑RX‑4K‑410‑C‑E можно закрепить на плоской поверхности, например на стене, или прикрепить к нижней части стола.
