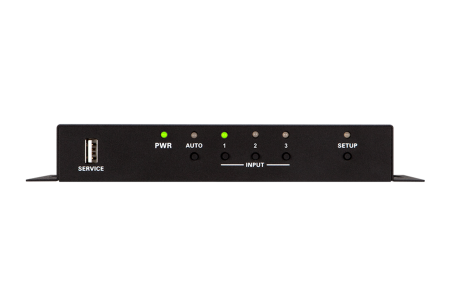

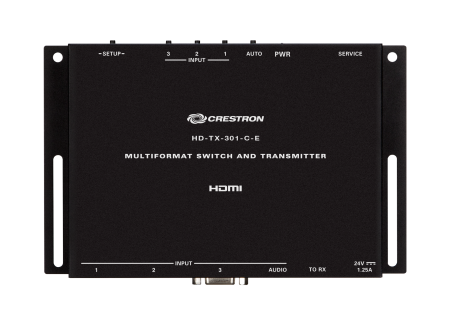

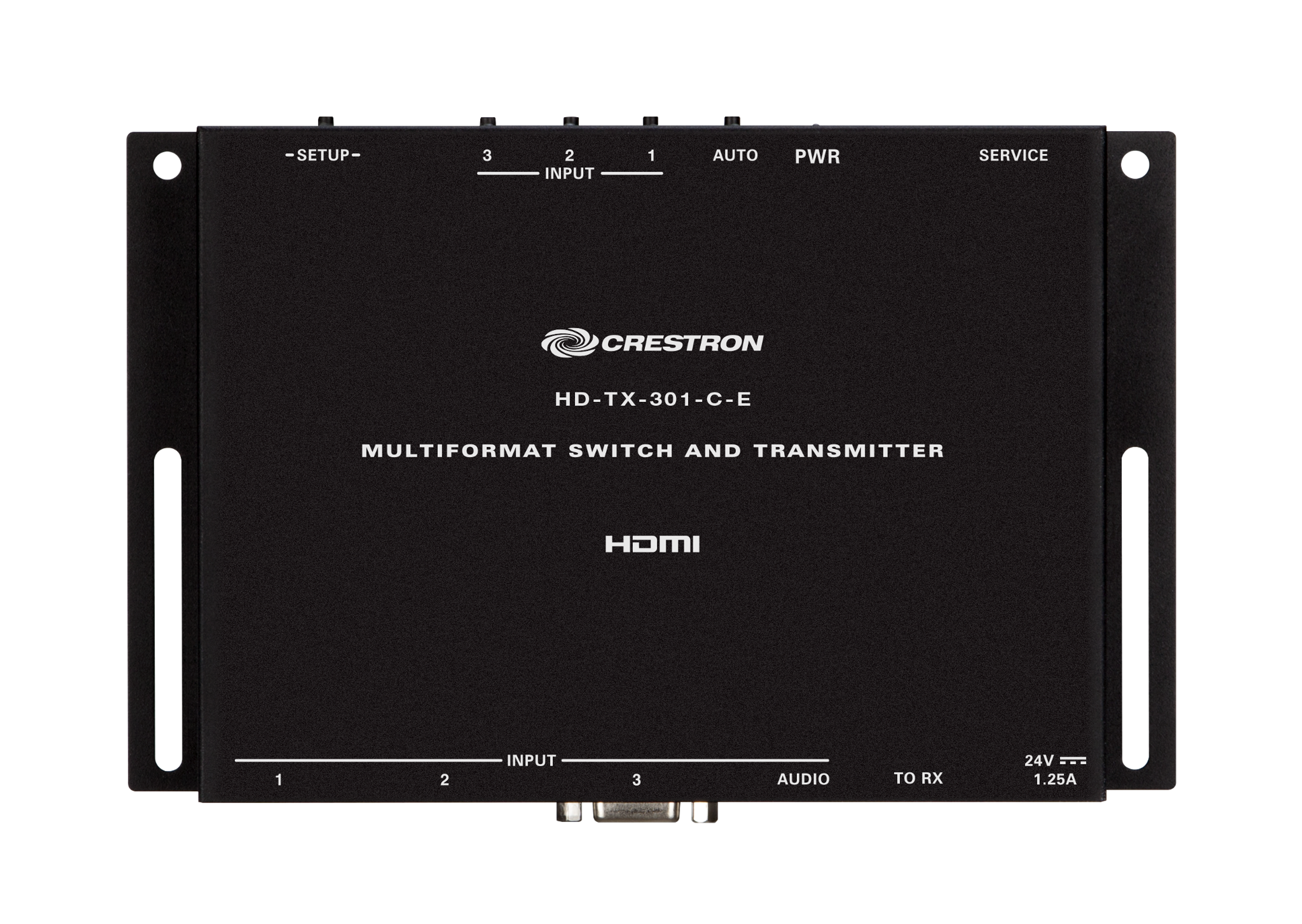

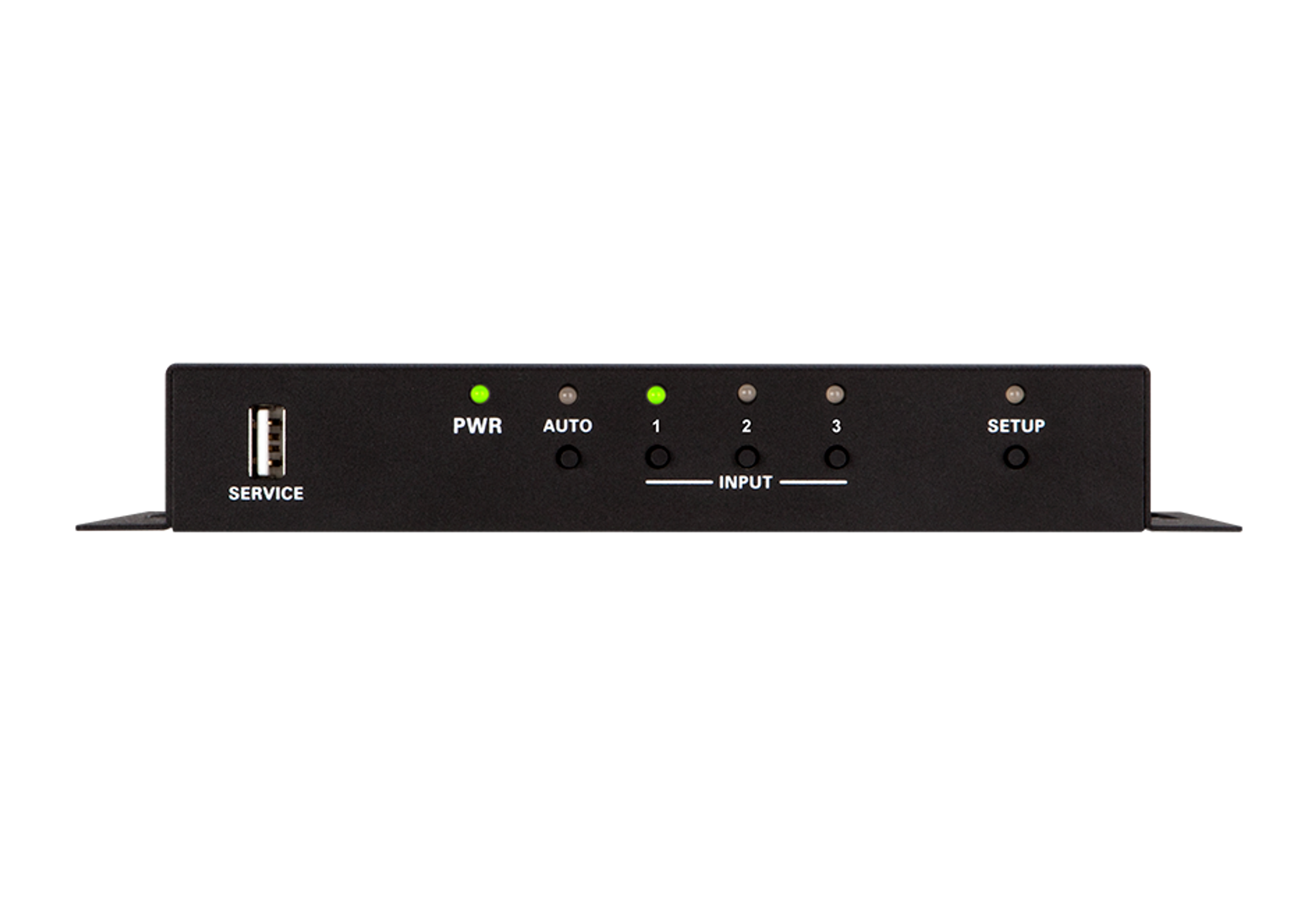

Передатчик DM Lite® Crestron HD-TX-301-C-E

HD-TX-301-CE — это монтируемый на поверхность передатчик DM Lite®, предназначенный для сопряжения с приемником DM Lite или DMPS Lite™ для формирования расширителя сигнала для сигналов HDMI®. Семейство продуктов DM Lite предлагает универсальное решение для расширения видеосигналов HD, UHD, 2K и 4K со стерео или объемным звуком по одному кабелю CAT5e (или выше). Поддерживается длина кабеля до 230 футов (70 м) для сигналов HD 1080p, WUXGA и 2K или до 130 футов (40 м) для сигналов UHD и 4K.

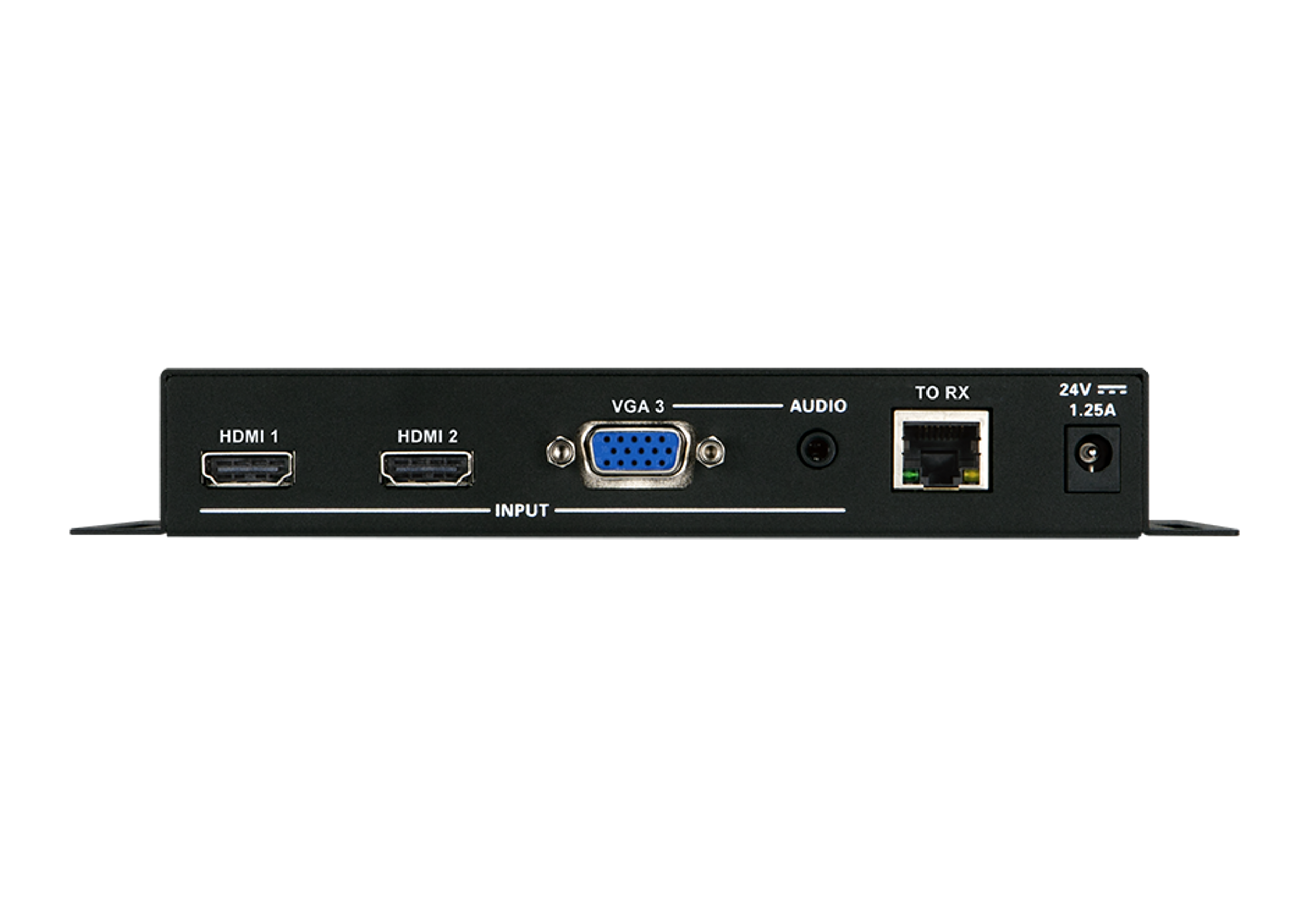

HD-TX-301-CE включает два входа HDMI и один вход VGA. Вход VGA сопровождается стереофоническим аналоговым аудиовходом. Автоматическое переключение между входами HDMI и VGA обеспечивает простоту plug-and-play. Ручной выбор входа также доступен с помощью отдельных кнопок на устройстве. Вход VGA может принимать RGB и компонентные видеосигналы с помощью соответствующего кабеля-переходника или адаптера (не входит в комплект). Аудиовход выбирается совместно с входом VGA и может использоваться сам по себе без подключенного источника видео. Однако его нельзя объединить с видеовходом HDMI.

ПРИМЕЧАНИЕ: При сопряжении с ресивером HD-RX-201-CE или DMPS Lite выбор входа можно контролировать удаленно посредством интеграции с системой управления Crestron®.

HD-TX-301-CE предназначен для установки на плоскую поверхность под столом, за комодом или внутри подиума. Его также можно прикрепить к одной направляющей стойки в задней части шкафа с оборудованием. При питании с помощью прилагаемого настенного блока питания HD-TX-301-CE также подает питание на подключенный приемник по соединительному кабелю. В качестве альтернативы блок питания может быть подключен к приемнику, который в свою очередь подает питание на HD-TX-301-CE по соединительному кабелю.

Для создания комплексного настольного интерфейсного решения с легко выдвигающимися кабелями и простым управлением в одно касание можно установить в столе один кабельный лоток Crestron Connect It™ серии TT-100 и подключить его к HD-TX-301-CE, установленному ниже.

ПРИМЕЧАНИЕ: Этот продукт не адресуется из системы управления и не предлагает программируемых функций, за исключением случаев сопряжения с приемником HD-RX-201-CE или DMPS Lite. В противном случае сигналы AV и CEC просто передаются между передатчиком и приемником. Порт связи RJ-45 на этом продукте предназначен исключительно для связи с одним приемником DM Lite или DMPS Lite. Его не следует использовать для подключения к другому оборудованию или сети. Технология DM Lite несовместима с технологиями PoE, PoDM, DigitalMedia 8G+ ® или HDBaseT ® .

Основные характеристики

• Совместимо с приемником DM Lite® или DMPS Lite™
• Позволяет расширить видео- и аудиосигналы HDMI®
• Преобразует и расширяет VGA и аналоговые аудиосигналы
• Автоматическое переключение между двумя входами HDMI и одним входом VGA
• Совместимо с дополнительным кабельным лотком Crestron Connect It™ серии TT-100
• Подключается к приемнику с помощью одного витого кабеля CAT5e (или выше)
• Поддерживает 4K и UHD на расстоянии до 130 футов (40 м)
• Поддерживает HD 1080p, WUXGA и 2K на расстоянии до 230 футов (70 м)
• Поддерживает видеоразрешения 4K до 4K60 4:2:0 и 4K30 4:4:4
• Обрабатывает 3D-видео и Deep Color
• Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM-звук 7.1
• Совместимость с источниками HDMI, DVI и Dual-Mode DisplayPort™
• Совместимость с компонентными источниками VGA, RGBHV, RGBS, RGsB и YPbPr до HD 1080p и WUXGA
• Совместимость с HDCP 1.4
• Пропускает сигналы CEC и EDID
• Позволяет интегрировать систему управления при сопряжении с приемником HD-RX-201-CE или DMPS Lite
• Низкопрофильная конструкция для поверхностного монтажа
• В комплект входит универсальный блок питания 100-240 В.
