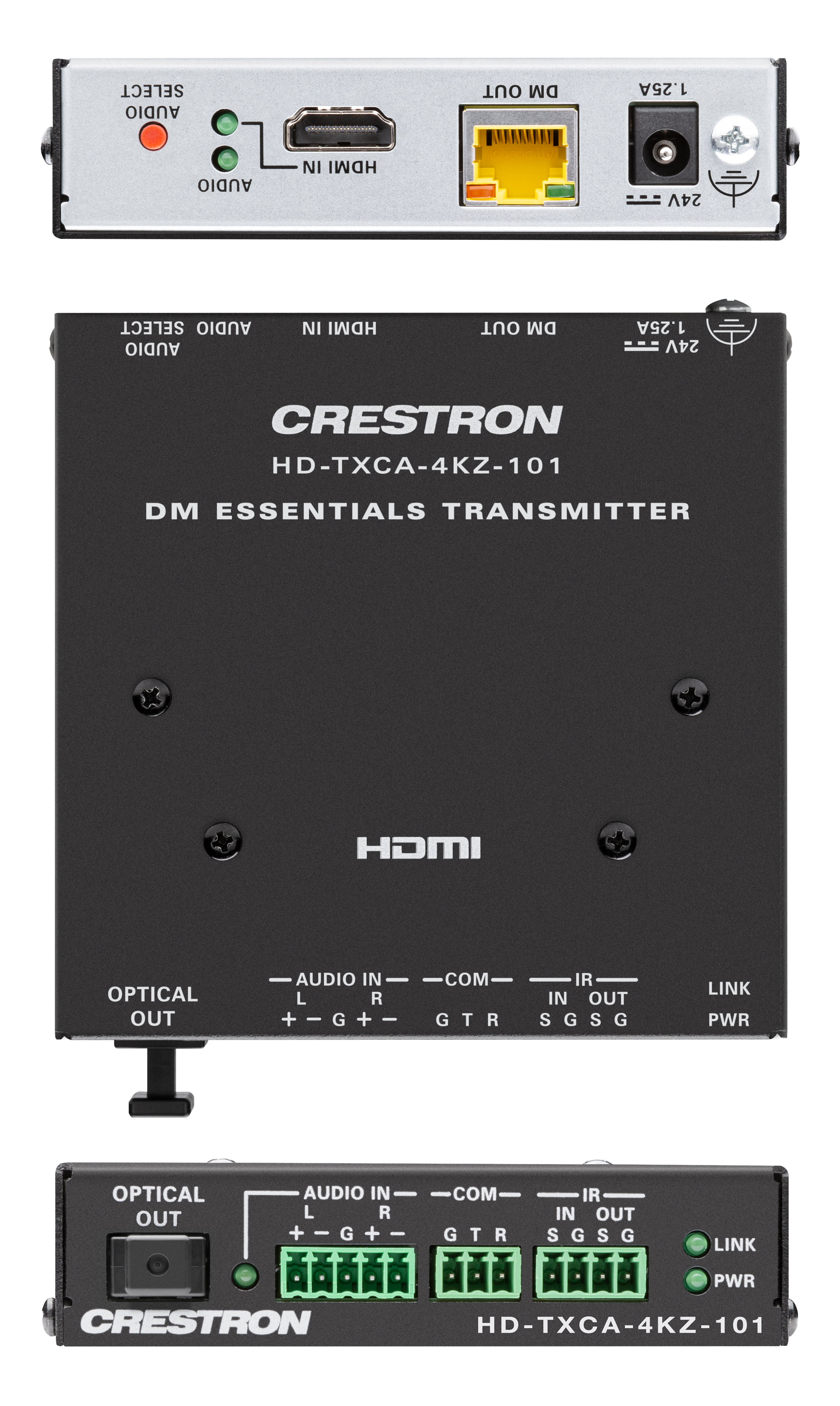

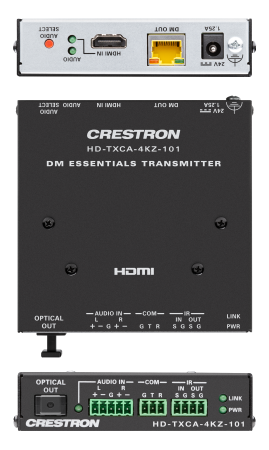

Передатчик DM® Essentials Crestron HD-TXCA-4KZ-101

HD‑TXCA‑4KZ‑101 — это передатчик DM® Essentials 4K60 4:4:4, разработанный для взаимодействия с приемником DM® Essentials или коммутатором DMPS Essentials для передачи сигналов HDMI®, RS-232, IR и аналоговых аудиосигналов. Для подключения HD‑TXCA‑4KZ‑101 к приемнику DM Essentials или коммутатору DMPS Essentials требуется кабель витой пары CAT5e или выше (Crestron DM‑CBL‑8G или DM‑CBL‑ULTRA продаются отдельно). Для сигналов 1080p, WUXGA и 2K поддерживается длина кабеля до 230 футов (70 м). Для сигналов UHD и 4K поддерживается длина кабеля до 130 футов (40 м).

Совместимость с приемником DM Essentials или коммутатором DMPS Essentials

Выходной порт DM Essentials HD‑TXCA‑4KZ‑101 должен быть подключен к входному порту DM Essentials приемника DM Essentials или коммутатора DMPS Essentials. Примерами поддерживаемых приемников DM Essentials 4K60 4:4:4 являются HD‑RXC‑4KZ‑101 и HD‑RXCA‑4KZ‑101. Поддерживаемые коммутаторы DMPS Essentials — HD‑PS622, HD‑PS621, HD‑PS402, HD‑PS401 и HD‑RX‑4K‑210‑C‑E.

Примечание: При сопряжении с HD-RX-4K-210-CE(-POE) передатчик не может подавать питание на приемник. Питание должно быть подключено только к HD-RX-4K-210-CE(-POE).

HD‑TXCA‑4KZ‑101 можно настраивать и управлять только при использовании с коммутатором DMPS Essentials. Веб-интерфейс коммутатора можно использовать для настройки HD‑TXCA‑4KZ‑101. Кроме того, программирование системы управления и поддержка программного обеспечения .AV Framework™ для HD‑TXCA‑4KZ‑101 размещаются на коммутаторе.

Поддержка 4K60 4:4:4 и HDR

HD‑TXCA‑4KZ‑101 поддерживает видеоразрешения до 4K60 с цветовой выборкой 4:4:4. Также поддерживаются видеоформаты HDR10, HDR10+ и Dolby Vision®.

Встраивание аналогового звука

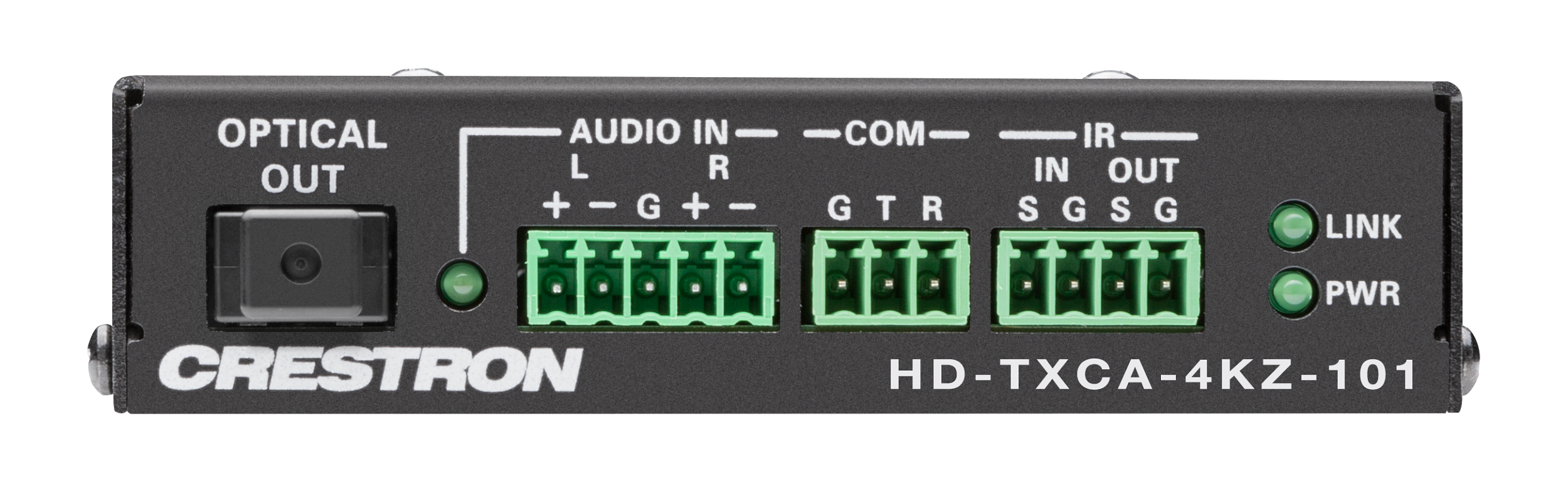

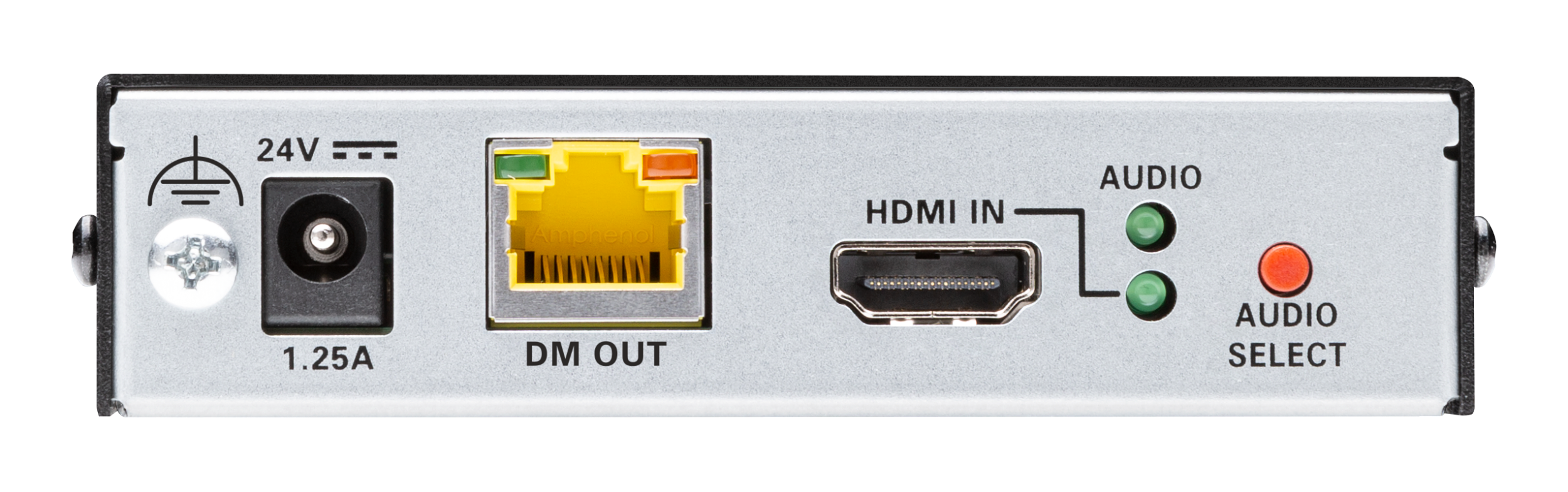

Аналоговый аудиовход HD‑TXCA‑4KZ‑101 позволяет встраивать сбалансированный/несбалансированный стереоисточник звука в видеосигнал с входа HDMI. Кнопка выбора звука предусмотрена для переключения между аналоговыми и HDMI аудиовходами по желанию. Кнопка выбора звука функционирует только при использовании HD‑TXCA‑4KZ‑101 с ресивером DM Essentials 4K60 4:4:4 или коммутатором серии DMPS Essentials HD-PS.

S/PDIF Оптический цифровой возврат звука

HD‑TXCA‑4KZ‑101 получает оптический цифровой звук S/PDIF от устройства (например, дисплея), подключенного к оптическому цифровому аудиовходу S/PDIF HD‑RXCA‑4KZ‑101. Затем оптический цифровой аудиовыход S/PDIF HD‑TXCA‑4KZ‑101 передает звук на AV-ресивер. Поддерживаемые форматы цифрового звука S/PDIF: Dolby Digital®, Dolby Digital EX, DTS®, DTS ES и LPCM до 6 каналов.

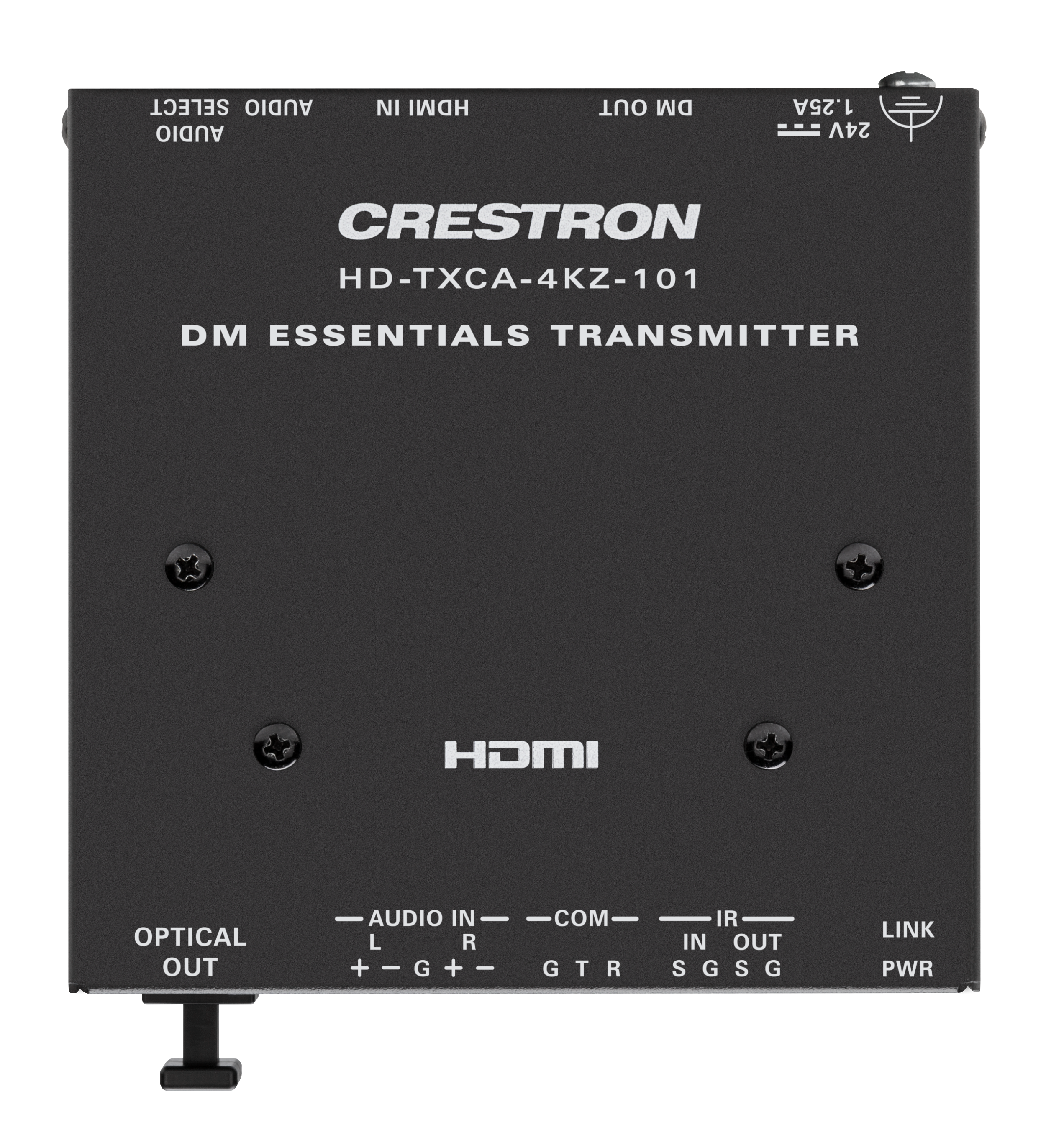

Компактная конструкция с возможностью поверхностного монтажа

Компактный по конструкции, HD‑TXCA‑4KZ‑101 может быть установлен на плоскую поверхность, например, на нижнюю часть стола, за комодом или внутри подиума. Его также можно прикрепить к одной направляющей стойки в задней части шкафа с оборудованием. HD‑TXCA‑4KZ‑101 может получать питание от входящего в комплект блока питания или от удаленного приемника DM Essentials или коммутатора DMPS Essentials.
