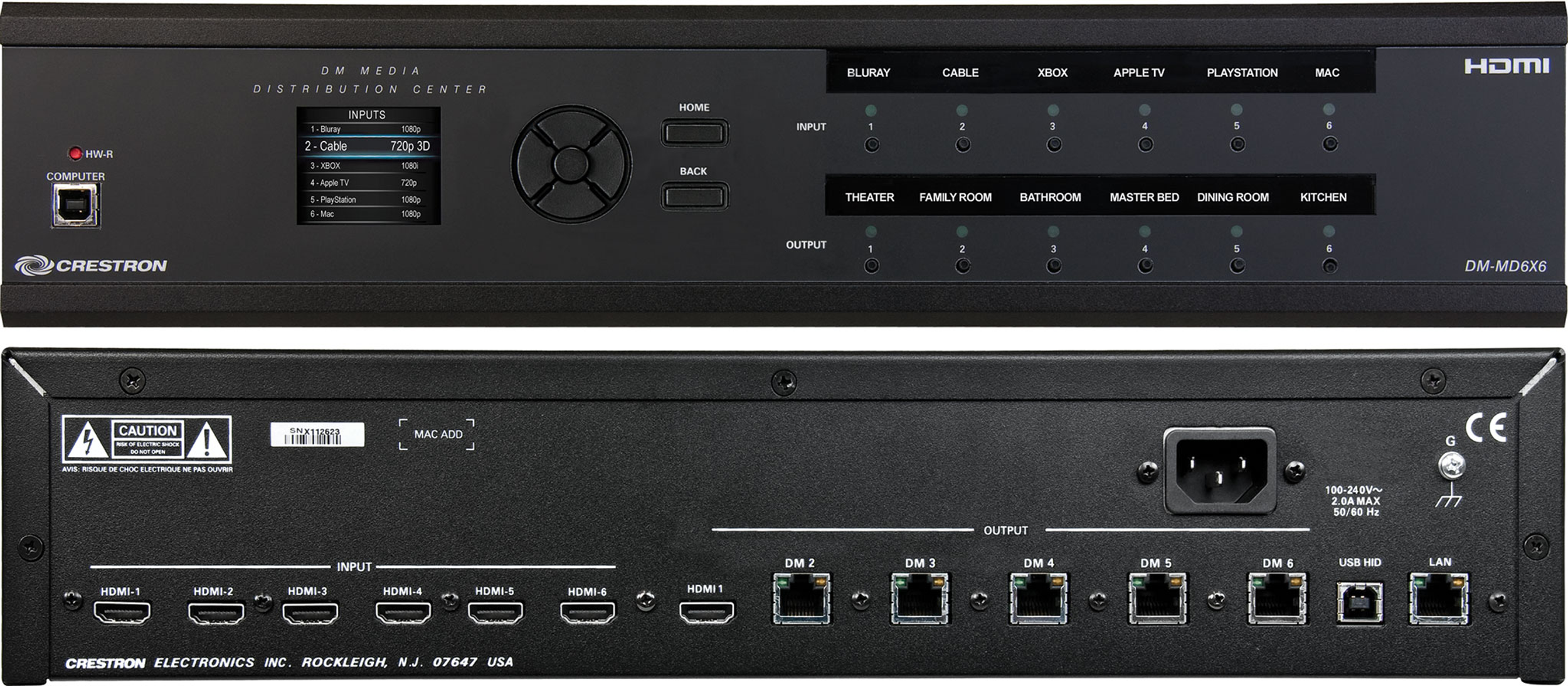

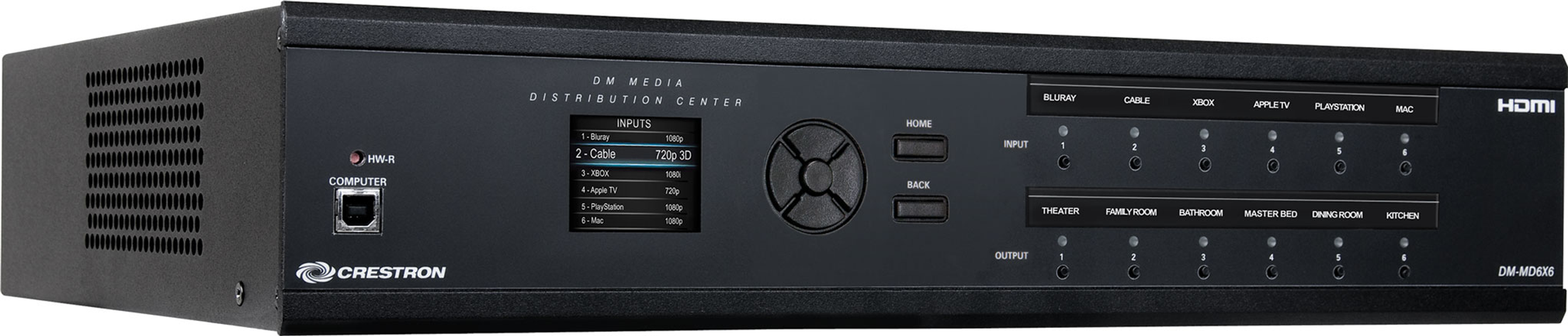

Центр распространения DigitalMedia™ 6x6 Crestron DM-MD6X6

DigitalMedia™ предназначен не только для больших, дорогих домов и объектов. Центр распределения DigitalMedia DM-MD6X6 представляет собой очень простое и экономичное решение для распределения нескольких источников высокой четкости в шесть комнат в рамках полной системы Crestron®. Благодаря технологиям DigitalMedia 8G+® и HDBaseT®, DM-MD6X6 обеспечивает сверхнадежную маршрутизацию сигнала со сверхвысокой пропускной способностью по недорогой проводке CAT5e. Все в DM-MD6X6 спроектировано для обеспечения прозрачного пользовательского опыта и высочайшей производительности.

HD Матричный коммутатор
DM-MD6X6 обеспечивает шесть входов HDMI® для работы с HDTV-ресиверами, DVD или Blu-ray Disc®-плеерами, медиасерверами, компьютерами и другими цифровыми источниками HD. Выходы включают один HDMI и пять портов DigitalMedia, обеспечивая простое однопроводное подключение для локального дисплея или аудиопроцессора, а также пять дополнительных дисплеев в любом месте дома. Матричное переключение шесть на шесть позволяет любому дисплею просматривать любой источник в любое время.

DigitalMedia 8G+®
Технология Crestron DM 8G+™ обеспечивает максимальную простоту, предоставляя настоящий однопроводной интерфейс для распределения видео высокой четкости, аудио, Ethernet, питания и сигналов управления на несколько дисплеев по всему жилому или коммерческому зданию. Просто подключите приемник DM 8G+ к каждому плоскопанельному дисплею или проектору для полного интерфейса AV и управления. Всего один кабель CAT5e к каждому приемнику передает чистое, несжатое видео Full HD 1080p, объемный звук 7.1, 10/100 Ethernet, питание и сигналы управления для полностью интегрированной медиасистемы с минимальным количеством проводов. DM 8G+ позволяет прокладывать провода длиной до 330 футов (100 метров) с использованием кабеля CAT5e или Crestron DigitalMedia 8G™.
Сертифицировано HDBaseT®
Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Благодаря своим выходам DM 8G+ DM-MD6X6 может быть напрямую подключен к совместимым с HDBaseT устройствам отображения без необходимости использования каких-либо приемников DM®.

QuickSwitch HD®
Обработка цифровых медиа высокой четкости подразумевает обработку HDCP (High-bandwidth Digital Content Protection), схемы шифрования, которую поставщики контента используют для защиты своих DVD, Blu-ray™ дисков и сигналов вещания от несанкционированного копирования. Просмотр зашифрованного HDCP контента требует, чтобы исходное устройство «аутентифицировало» каждый дисплей в системе и выдало ему «ключ» перед тем, как контент можно будет просмотреть. Обычно это приводит к полной потере сигнала на срок до 15 секунд каждый раз, когда в любой точке системы выбирается новый источник или дисплей. Что еще хуже, каждое исходное устройство имеет ограниченное количество доступных ключей, поэтому при подключении слишком большого количества дисплеев источник просто прекратит выводить сигнал без предупреждения. Не беспокойтесь — Crestron QuickSwitch HD управляет ключами для каждого HDCP-совместимого устройства в системе, поддерживая непрерывную аутентификацию для каждого устройства, чтобы гарантировать быструю и надежную маршрутизацию любого источника на любое количество устройств отображения.

Технология Auto-Locking™
Технология Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигнала, мгновенно настраивая каждое устройство на пути сигнала, как только сигнал достигает первого устройства. Независимо от того, переключаетесь ли вы между источниками или телевизионными каналами, Auto-Locking значительно сокращает время, необходимое каждому устройству для обнаружения нового сигнала и настройки для обработки изменений, фактически устраняя любые заметные разрывы при переключении.

Управление форматом EDID
Со всеми сегодняшними разнообразными источниками AV приходит множество запутанных видео- и аудиоформатов, которые нужно отслеживать, и, скорее всего, не все устройства в вашей системе поддерживают все те же форматы. Такие конфликты могут посеять хаос в любое время, когда вы направляете один источник на более чем один дисплей или аудиокомпонент. Blu-ray-плеер, который подает сигнал на ваш 1080p-проектор в кинотеатре, может ограничить себя более низким разрешением или даже полностью отключиться, если кто-то решит просмотреть тот же сигнал на меньшем телевизоре в другой комнате. И вместо того, чтобы наслаждаться невероятным объемным звуком 7.1 вашего кинотеатра, вы можете оказаться ограничены 5.1 или даже обычным старым стерео. DM-MD6X6 устраняет такие конфликты, управляя EDID (Extended Display Identification Data), который современные цифровые устройства используют для сообщения о своих возможностях. С помощью DM-MD6X6 можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику соответствующим образом настроить сигналы EDID для наиболее желаемого и предсказуемого поведения.

Масштабатор для каждого дисплея
Высокопроизводительная возможность масштабирования может быть добавлена к DM-MD6X6 с использованием выбранных приемников DM 8G+ со встроенными HD и 4K масштабировщиками. Размещая независимый масштабировщик на каждом устройстве отображения, DigitalMedia действительно предоставляет наиболее гибкое и удобное решение для маршрутизации нескольких разрозненных источников на множество различных устройств отображения. Этот «подход распределенного масштабирования» обеспечивает оптимальное изображение на каждом экране независимо от выбранных источников. Распределенное масштабирование позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании. Он также позволяет просматривать 3D-источник высокой четкости на 2D-дисплеях с более низким разрешением без ущерба для исходного сигнала, позволяя вам делиться изображением Full HD 1080p 3D вашего кинотеатра с меньшими дисплеями в других комнатах.

Многоканальная маршрутизация HD-аудио
DM-MD6X6 позволяет маршрутизировать сигналы, содержащие многоканальный объемный звук, поддерживая форматы 7.1 с высокой скоростью передачи данных, такие как Dolby® TrueHD и DTS-HD Master Audio™, а также несжатый линейный PCM.

Встроенный коммутатор Ethernet
Помимо передачи цифрового видео и аудио, DigitalMedia также может расширить высокоскоростной Ethernet для отображения устройств, которым требуется подключение к локальной сети. Ethernet также используется внутри шины управления Crestron для управления всеми устройствами DM в системе и обеспечения управления отображением в каждой комнате. Через свой порт Ethernet 10/100 DM-MD6X6 обеспечивает одноточечное подключение к домашней сети или корпоративной локальной сети, требуя всего один IP-адрес для всей системы DM, включая все подключенные приемники DM.

Маршрутизация сигнала USB
Благодаря встроенной маршрутизации сигнала USB HID (USB Human Interface Device) DM-MD6X6 позволяет управлять централизованным компьютером или медиасервером с помощью мыши или клавиатуры в другой комнате. Мышь/клавиатуру можно подключить к любому приемнику DM 8G+, который включает порт USB HID хоста, в то время как хост-компьютер подключается к порту USB HID устройства на задней панели DM-MD6X6. Crestron также предлагает удлинители USB over Ethernet (USB-EXT-DM), которые можно использовать для маршрутизации нескольких USB-устройств практически любого типа, все из которых легко управляются через систему DigitalMedia.

Встроенное управление устройством CEC
Основная цель каждой системы Crestron — обеспечить именно тот контроль, который нужен для бесперебойного пользовательского опыта. DigitalMedia предлагает альтернативу традиционному управлению устройствами IR и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-MD6X6 обеспечивает шлюз для управления многими устройствами прямо через их HDMI-подключения, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателях.

Простая настройка
Каждый шаг настройки DM-MD6X6 разработан так, чтобы быть быстрым и простым с использованием его передней панели или программного обеспечения Crestron Toolbox™, автоматически настраивая входы и выходы, позволяя установщику принимать разумные решения по проектированию в процессе. Из коробки передняя панель DM-MD6X6 поддерживает базовую маршрутизацию сигналов для тестирования и устранения неполадок во время установки. Полоски этикеток на передней панели можно настраивать с помощью программного обеспечения Crestron Engraver или стандартных 3/8-дюймовых ленточных этикеток, что позволяет четко обозначать каждый вход и выход. Входы и выходы также можно обозначать по имени с помощью программного обеспечения, которое будет отображаться на ЖК-дисплее.

Дополнительные инструменты проектирования и справочные документы можно найти на веб-странице DigitalMedia Resources по адресу http://www.crestron.com/dmresources/.

Основные характеристики

• Обеспечивает недорогое и высокопроизводительное решение для многокомнатной маршрутизации HD AV-сигнала
• Распространяет несжатое цифровое видео и аудио по витой паре CAT5e
• Обеспечивает настоящее однопроводное решение с использованием технологии DigitalMedia 8G+®
• Сертификация HDBaseT® — обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT.
• Имеет независимо переключаемые выходы DM 8G+™ или HDBaseT для 5 удаленных дисплеев
• Позволяет прокладывать провода на расстоянии до 330 футов (100 м) до каждого дисплея.
• Включает один выход HDMI® для локального дисплея или аудиопроцессора
• Предоставляет входы для 6 источников HDMI, DVI или DisplayPort Multimode
• Поддерживает видеоразрешения до Full HD 1080p
• Поддерживает компьютерные разрешения до WUXGA
• Обрабатывает 3D-видео и Deep Color
• Обрабатывает Dolby® TrueHD, DTS-HD® и несжатый линейный PCM-звук 7.1
• HDCP-совместимый
• Технология QuickSwitch HD® управляет ключами HDCP для быстрого и надежного переключения
• Технология Auto-Locking™ обеспечивает быстрое переключение между разнородными источниками
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Обеспечивает независимое масштабирование для каждого дисплея с помощью выбранных приемников DM®
• Позволяет расширить сигнал USB HID мыши и клавиатуры
• Расширенные возможности маршрутизации USB доступны с использованием удлинителей USB-EXT-DM USB over Ethernet
• Включает встроенный коммутатор Ethernet
• Режим частной сети — требуется только один IP-адрес для всей системы DM
• Обеспечивает питание через DM для приемников, совместимых с PoDM
• Предоставляет простые инструменты настройки и диагностики через переднюю панель или программное обеспечение
• Включает встроенный универсальный блок питания
• Позволяет интегрировать собственную систему Crestron® через Ethernet
• Стандартная ширина компонента или возможность монтажа в стойку на 2 места
