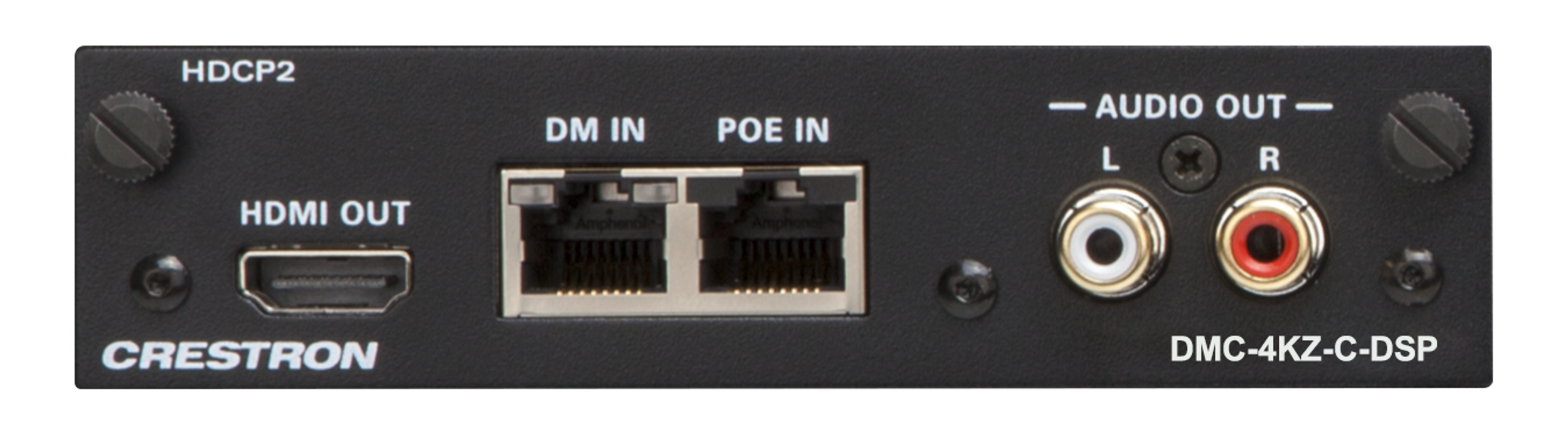

DMC-4KZ-C-DSP Входная карта DigitalMedia 8G+® 4K60 4:4:4 HDR с понижающим микшированием для коммутаторов DM®, совместимая с HDBaseT®

DMC-4KZ-C-DSP — это входная карта, разработанная для использования с любым коммутатором Crestron® DigitalMedia™ на основе карты. Она обеспечивает один вход DM 8G+® с дополнительными сквозными выходами HDMI® и аналоговыми аудиовыходами. Используя один кабель витой пары типа CAT, вход DM 8G+ позволяет подключать передатчик DM 8G+, выход другого коммутатора DM® или сертифицированный источник HDBaseT®.

DMC-4KZ-C-DSP обеспечивает все функции DMC-4KZ-C с добавлением функции понижающего микширования для одновременного распределения многоканального объемного звука 7.1 и 2-канальных стереосигналов. Рекомендуется для использования с источниками объемного звука, чтобы обеспечить распределение исходного многоканального сигнала в помещениях с системами объемного звука, одновременно распределяя 2-канальный сигнал понижающего микширования в помещениях и устройствах, где есть только стерео.

Поддержка 4K60 4:4:4 и HDR

Crestron DigitalMedia (DM) стало первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Карты и конечные точки DM «4KZ» позволяют новым и существующим системам DM обрабатывать полные видеосигналы 4K60 4:4:4, а также видеосигналы HDR (HDR10) без необходимости замены какой-либо проводки или коммутаторов. Любая система Crestron DM, поддерживающая 4K, может быть модернизирована для обработки 4K60 4:4:4 и HDR путем простой установки карт, передатчиков и приемников на базе DM 4KZ. DMC-4KZ-C-DSP предназначена для замены существующей входной карты DMC-4K-C-DSP или DMC-4K-C-DSP-HDCP2 без необходимости какой-либо дополнительной настройки или программирования.

Технология DM 4KZ использует VESA® Display Stream Compression (DSC) для расширения возможностей DigitalMedia по обработке экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное качество без потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.

DigitalMedia 8G+®

Разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, DigitalMedia 8G+ (DM 8G+) обеспечивает настоящую однопроводную передачу без потерь для перемещения видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G+ передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с использованием кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Более высокие разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием кабеля CAT5e.

Совместимость с HDBaseT®

Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Устройство, совместимое с HDBaseT, можно подключить напрямую к входу DM 8G+ на DMC-4KZ-C без необходимости использования передатчика DM.

Сквозной HDMI®

Каждая входная плата коммутатора DM включает выходной порт HDMI, который можно использовать для передачи входного сигнала на локальный аудиопроцессор или видеомонитор, а также для подачи сигнала на второй коммутатор DM для расширения выходного сигнала.

Деэмбедирование и микширование аудио

DMC-4KZ-C-DSP включает в себя небалансный аналоговый аудиовыход, который позволяет извлекать стереосигналы из цифрового входа и подавать их в многокомнатную систему распределения звука. Встроенный DSP позволяет декодировать многоканальные сигналы объемного звука и преобразовывать их в стерео. Сигнал стереопонижающего микширования автоматически направляется на аналоговый выход, а также может быть направлен через любой выход коммутатора для распределения на стереодисплеи и другое оборудование. Аналоговый выход включает в себя регулятор громкости, который регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, пульта дистанционного управления или мобильного устройства.

Встроенное управление устройством CEC

Для управления сторонними AV-устройствами DigitalMedia предлагает альтернативу традиционным IR, RS-232 и Ethernet, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления (через коммутатор DM) DMC-4KZ-C-DSP обеспечивает шлюз для управления устройствами прямо через их соединения HDMI или HDBaseT, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателях.

Власть над DM®

Технология Power over DM (PoDM) обеспечивает настоящее однопроводное решение, подавая питание на подключенное устройство по тому же проводу, по которому передаются видео-, аудио- и сигналы данных. Чтобы включить источник питания PoDM через входной порт DM 8G+ (DM IN), просто подключите совместимый источник питания PoDM или PoE к входному порту PoE/PoDM (POE IN). Совместимые источники питания включают модели Crestron DM-PSU-8-PLUS, DM-PSU-16-PLUS, DM-PSU-ULTRA-MIDSPAN и CEN-SWPOE-16 или любое PoE PSE (оборудование для подачи питания), соответствующее стандартам IEEE 802.3af или 802.3at.

Поддержка PoDM+ включается с использованием любой из перечисленных выше моделей Crestron или стороннего PSE 802.3at Type 2. Источник питания PoDM++ включается только с использованием DM-PSU-ULTRA-MIDSPAN. PoDM также может использоваться для питания устройств с питанием HDBaseT PoE.

Автономный приемник DM 8G+

Помимо использования в качестве входной карты для коммутаторов DM, DMC-4KZ-C-DSP также может использоваться с интерфейсом карты DMCI DigitalMedia для создания решения приемника DM 8G+, которое идеально подходит для установки в стойку оборудования или AV-тележку, а также в качестве интерфейса портативного дисплея.

Чтобы настроить коммутатор DM, укомплектованный картами ввода и вывода, кабелями и другими периферийными устройствами, воспользуйтесь онлайн-инструкцией.

Инструмент настройки коммутатора DigitalMedia

.

Дополнительные инструменты проектирования и справочную документацию можно найти на веб-странице DigitalMedia по адресу http s : //www.crestron.com/digitalmedia .
