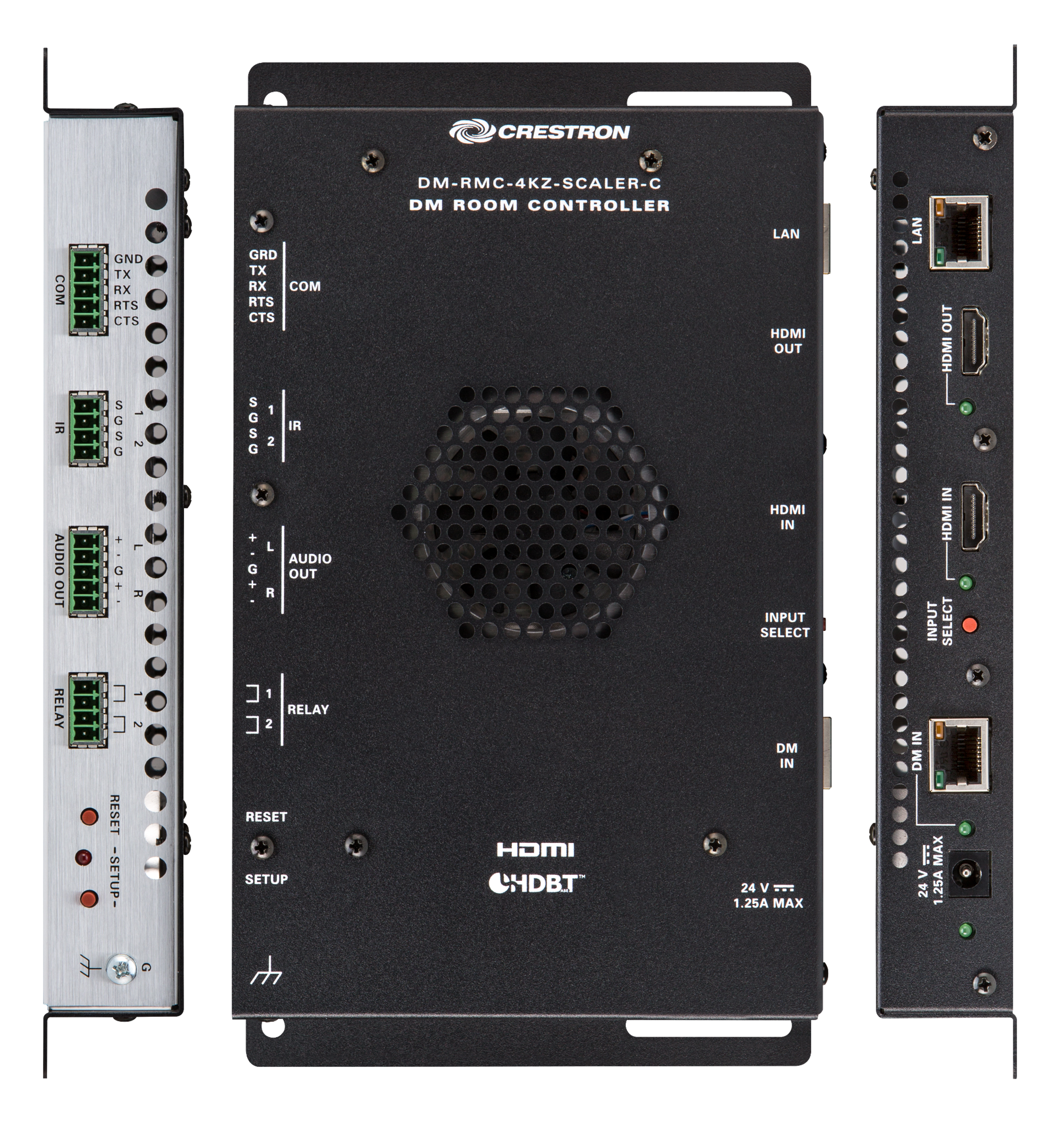

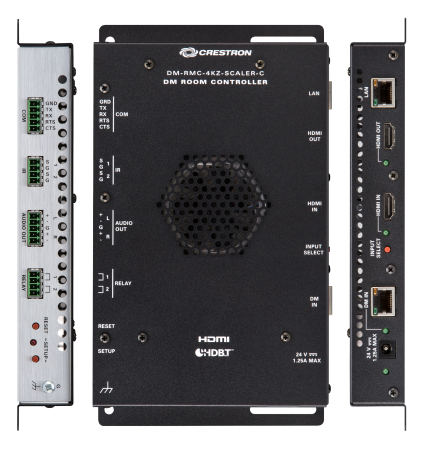

HDR-ресивер и комнатный контроллер с масштабированием Crestron DM-RMC-4KZ-SCALER-C

DM‑RMC‑4KZ‑SCALER‑C представляет собой передовое решение интерфейса one‑box для одного устройства отображения как части полной системы Crestron® DigitalMedia™. Функционируя как приемник DM 8G+®, масштабатор видео 4K60 4:4:4 HDR и интерфейс управления, DM‑RMC‑4KZ‑SCALER‑C обеспечивает входы DM 8G+ и HDMI®, выход HDMI и аналоговый аудиовыход. Также предусмотрены порты RS‑232, IR, Ethernet и релейного управления.

Поддержка 4K60 4:4:4 и HDR

DM‑RMC‑4KZ‑SCALER‑C включает технологию DM 4KZ, которая использует VESA® Display Stream Compression (DSC) для обработки экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает производительность без визуальных потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются несжатыми.

Существующая система 4K DigitalMedia может быть модернизирована для обработки видео 4K60 4:4:4 и HDR с установкой карт DM 4KZ, передатчиков и приемников. Модернизация может быть выполнена без необходимости замены проводки или коммутаторов. DM‑RMC‑4KZ‑SCALER‑C может заменить DM‑RMC‑4K‑SCALER‑C в существующей установке (может потребоваться дополнительное программирование).

Технология DM 8G+

Разработанная для сверхвысокой пропускной способности и максимальной масштабируемости, технология Crestron® DM 8G+ передает видео высокой четкости, аудио, питание, Ethernet и сигналы управления по медной витой паре. Несжатые сигналы Full HD 1080p, WUXGA и 2K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля Crestron DM® Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e (или выше). Сигналы более высокого разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием стороннего кабеля CAT5e (или выше).

Совместимость со стандартом HDBaseT

Технология DM 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT®. Через вход DM 8G+ DM‑RMC‑4KZ‑SCALER‑C можно напрямую подключить к источнику, совместимому с HDBaseT, без необходимости использования передатчика DM.

Интерфейс мультимедийного дисплея

DM‑RMC‑4KZ‑SCALER‑C обеспечивает простое переключение между входом DM и входом HDMI. Вход можно выбрать вручную с помощью кнопки INPUT SELECT на устройстве, программно через систему управления или автоматически, подключив источник к входу.

Для подключения к устройству отображения предусмотрен один выходной порт HDMI. Выход HDMI также может обрабатывать сигналы DVI с использованием соответствующего адаптера или интерфейсного кабеля.

Один кабель CAT5e (или выше) соединяет DM‑RMC‑4KZ‑SCALER‑C с коммутатором или передатчиком DM или с источником HDBaseT, транспортируя видео, аудио, управление, сетевые и силовые сигналы через одно простое соединение RJ-45. Несколько устройств DM‑RMC‑4KZ‑SCALER‑C могут быть установлены для управления каждым дисплеем в многокомнатной распределительной системе — все они питаются от центрального коммутатора DM. В качестве альтернативы, один DM‑RMC‑4KZ‑SCALER‑C может питаться напрямую от передатчика DM 8G+ или HDBaseT, обеспечивая простое решение для расширения сигнала компьютера или AV на один дисплей.

Масштабирование 4K60 4:4:4

Выход HDMI DM‑RMC‑4KZ‑SCALER‑C подает декодированный сигнал на локальное устройство отображения. Встроенный масштабировщик обеспечивает оптимальное изображение, масштабируя кодированное исходное разрешение вверх или вниз для соответствия собственному разрешению устройства отображения.

Источники с чересстрочной разверткой преобразуются в прогрессивную развертку с помощью адаптивного к движению деинтерлейсинга. Интеллектуальное преобразование частоты кадров обеспечивает поддержку источников формата 24p и PAL. Полностью автоматическая работа исключает любую сложную настройку, используя EDID (Extended Display Identification Data) дисплея для настройки масштабатора.

Обработка видеостены

DM‑RMC‑4KZ‑SCALER‑C обеспечивает возможность масштабирования и компенсации рамки на выходе HDMI для отображения только части исходного изображения. Несколько устройств DM‑RMC‑4KZ‑SCALER‑C можно объединить для настройки видеостены, состоящей из до 64 отдельных дисплеев. Поддерживаются конфигурации до 8 в ширину и 8 в высоту, требующие отдельного DM‑RMC‑4KZ‑SCALER‑C для каждого дисплея и одного или нескольких коммутаторов DM с достаточным количеством выходов DM 8G+.

Деэмбеддинг аудио

DM‑RMC‑4KZ‑SCALER‑C оснащен сбалансированным/несбалансированным аналоговым аудиовыходом, позволяющим извлекать стереоаудиосигналы из цифрового потока и подавать их на локальный усилитель, звуковую панель или пару активных динамиков. Громкость выходного сигнала регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, пульта дистанционного управления или мобильного устройства.

Подключение к локальной сети

В дополнение к AV высокой четкости и управлению, система DigitalMedia интегрирует высокоскоростную сеть Ethernet для решения полного распределения сигнала. DM‑RMC‑4KZ‑SCALER‑C включает порт Ethernet 100 Мбит/с, который может использоваться для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Встроенное управление устройством

DM‑RMC‑4KZ‑SCALER‑C включает встроенные порты управления RS‑232, IR и Ethernet для обеспечения программируемого управления подключенным устройством отображения через систему управления. При подключении к системе управления DM‑RMC‑4KZ‑SCALER‑C также обеспечивает шлюз для управления устройством отображения через CEC (Consumer Electronics Control) через выход HDMI, что потенциально устраняет необходимость в выделенных проводах управления или ИК-излучателях. DM‑RMC‑4KZ‑SCALER‑C также поддерживает CEC через соединение HDBaseT, что позволяет управлять источником HDBaseT, подключенным к входу DM 8G+.

На DM‑RMC‑4KZ‑SCALER‑C также имеются два низковольтных релейных порта для управления проекционным экраном или подъемником.

Расширение сигнала USB (опционально)

Система DigitalMedia позволяет маршрутизировать сигналы USB вместе с видео и аудио. Расширение сигнала USB включается на DM‑RMC‑4KZ‑SCALER‑C путем добавления модуля расширения USB‑EXT‑DM USB через Ethernet.

Низкопрофильная установка

DM‑RMC‑4KZ‑SCALER‑C удобно крепится к стене, потолку или другой плоской поверхности. Устройство легко помещается за плоским дисплеем или над потолочным проектором. Устройство может питаться от PoDM+, HDBaseT PoE+ или дополнительного настенного блока питания PW-2412WU (продается отдельно).

Все разъемы и светодиодные индикаторы расположены по бокам, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Для легкой настройки и устранения неполадок предусмотрен ряд индикаторов.

Дополнительные инструменты проектирования и справочные документы можно найти на веб-странице DigitalMedia Resources по адресу http://www.crestron.com/dmresources/.
