Модуль для систем втягивания кабелей серии FT2 ELEC Crestron FT2A-CBLR-1T-CAT6

One‑Touch Cable Retractor for FT2 ELEC Series, RJ‑45 to RJ‑45, CAT6

Обеспечивает выдвижное решение для управления кабелями для системы FlipTops™ серии Crestron® FT2 ELEC. Оснащён механизмом втягивания с электрическим сцеплением и пружинным приводом, который позволяет плавно вытягивать каждый кабель, а затем втягивать его одним нажатием кнопки. Идеально подходит для приложений с ограниченным пространством под столом.

Модуль для систем втягивания кабелей серии FT2 ELEC Crestron (серии FT2A‑CBLR‑1T) — усовершенствованное решение для управления кабелями для использования с FlipTop серии Crestron FT2 ELEC. Каждый кабель плавно вытягивается на расстояние до 5 футов (1,5 м) и мягко втягивается обратно в FlipTop™ нажатием кнопки. Кнопка на каждом модуле имеет подсветку для обеспечения видимости в затемнённом помещении и маркирована международным символом, обозначающим тип подключения.

Автоматизируйте работу втягивающих устройств «в одно касание», подключив их в откидной крышке к системе управления и коммутатору или к DMPS с помощью одного кабеля Cresnet. Пользовательское программирование может привести к втягиванию всех кабелей после пяти минут отсутствия видеоизображения.

Втягивающий механизм обеспечивает компактную конструкцию, которая идеально подходит для применения там, где вертикальный зазор под столом ограничен.

Каждый кабельный ретрактор One‑Touch состоит из корпуса ретрактора и сквозного модуля. Корпус крепится к корпусу откидной столешницы под столом, а модуль устанавливается в верхней части откидной столешницы. Под столом предусмотрен кабель для подключения к передатчику DM® или аналогичному интерфейсному устройству.¹

Проходной модуль занимает два гнезда в откидной столешнице. Корпус втягивающего устройства выдвигается на боковую часть корпуса откидной столешницы под столом и защёлкивается на месте. Втягивающие устройства обычно устанавливаются на левом и правом концах ряда модулей, но могут также устанавливаться в середине ряда путём добавления переходных кронштейнов для среднего ряда серии FT2A‑CBLR‑BRKT (по одному на ряд, каждый продаётся отдельно).

Выдвижные кабели HDMI

Предлагается следующий выдвижной кабель HDMI®, который можно использовать «в одно касание»:

FT2A‑CBLR‑1T‑HD: кабель HDMI со скоростью 10,2 Гбит/с с разъёмом HDMI Type A на обоих концах.

Кабели 4K с TMDS 18 Гбит/с

Предлагаемые ниже кабели, совместимые с разрешением 4K, имеют минимальную пропускную способность TMDS 18 Гбит/с для поддержки цифровых видеосигналов сверхвысокой чёткости до 4K60 4:4:4. Для оптимальной производительности используются активные схемы.

• FT2A‑CBLR‑1T‑4K‑DP: кабель DisplayPort™ с разъёмом DisplayPort на обоих концах.
• FT2A‑CBLR‑1T‑4K‑DP‑HD: кабель с разъёмом DisplayPort на конце источника над столом и разъёмом HDMI Type A на конце приёмника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.¹
• FT2A‑CBLR‑1T‑4K‑MDP‑DP: кабель с разъёмом Mini DisplayPort на конце источника над столом и разъёмом DisplayPort обычного размера на конце приёмника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.
• FT2A‑CBLR‑1T‑4K‑MDP‑HD: кабель с разъёмом Mini DisplayPort на конце источника над столом и разъёмом HDMI Type A на конце приёмника под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.¹
• FT2A‑CBLR‑1T‑4K‑USBC‑HD: кабель с разъёмом USB Type‑C® на конце источника над столом и разъёмом HDMI Type A на конце приёмника под столом; преобразует USB‑C в HDMI, позволяя подключать источник USB‑C к входу HDMI.¹

Питание USB‑C

Для поддержки зарядных устройств доступен модуль питания USB‑C:

FT2A‑CBLR‑1T‑USBC‑PWR: кабель USB Type‑C с разъёмом на конце источника питания над столом и разъёмом USB Type‑C на конце приёмника, который подключается к USB‑источнику питания сторонних производителей. Поддерживает мощность до 60 Вт только для зарядки устройств (не передаёт видео или данные).

Примечание: Crestron не предлагает USB‑источник питания. С устройством необходимо использовать источник питания сторонних производителей.

Дополнительные модели (аналог и данные)

Доступны дополнительные модели для поддержки аналоговых сигналов и сигналов данных. Эти кабельные втягиватели являются пассивными.

• FT2A‑CBLR‑1T‑VGA: кабель VGA с разъёмом HD15 на обоих концах; поддерживает разрешение до Full HD 1080p.
• FT2A‑CBLR‑1T‑AUDIO: несимметричный стереокабель с разъёмом mini‑TRS 3,5 мм на обоих концах.

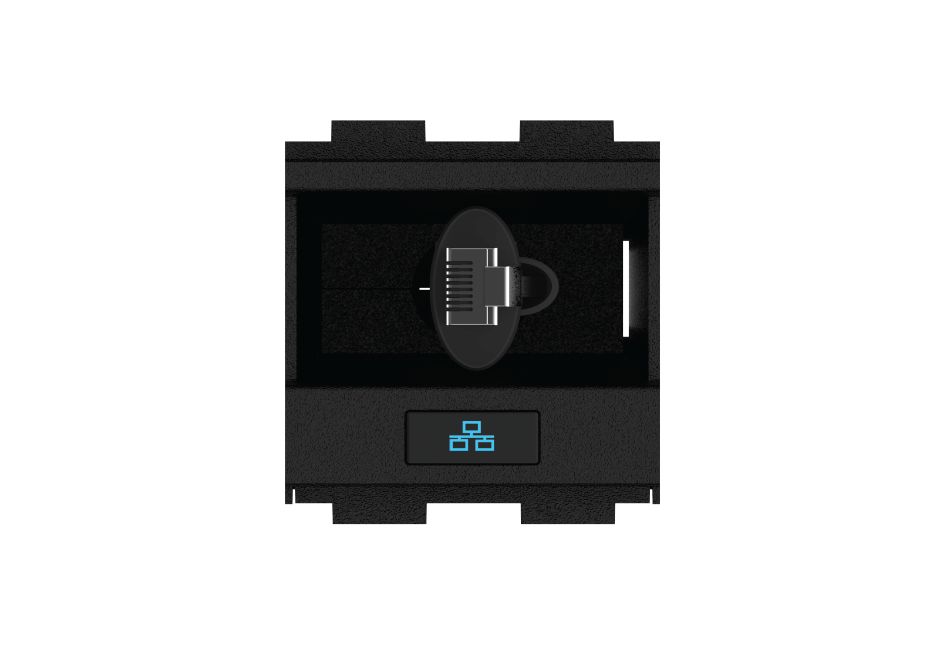

• FT2A‑CBLR‑1T‑CAT6: сетевой кабель CAT6 с разъёмом RJ‑45 на обоих концах.
• FT2A‑CBLR‑1T‑USB: кабель USB 2.0 от разъёма USB Type‑A к разъёму USB Type‑B под столом для поддержки подключения к кодеку или удлинителю.

ПРИМЕЧАНИЕ: Втягивающие устройства серии FT2A‑CBLR‑1T совместимы только с откидными крышками серии FT2 ELEC. Они не совместимы с откидными крышками серии FT2 MECH. Смотрите также механические системы втягивания кабелей серии FT2A‑CBLR‑GR как более бюджетную альтернативу.

¹ Ссылка на совместимые интерфейсные устройства и требования см. в документации Crestron к соответствующим моделям.
