FT2A-CBLR-GR-4K-HD Гравитационный кабельный ретрактор для серии FT2, HDMI® на HDMI, 18 Гбит/с

Ретракторы для кабелей Crestron® Gravity (серия FT2A-CBLR-GR) предлагают усовершенствованное решение для управления кабелями для использования с системами управления кабелями Crestron FT2 Series FlipTop™. Каждый кабель плавно вытягивается на любую длину до 34 дюймов (86 см) и остается снаружи, пока он остается лежать на столешнице. Простое поднятие кабеля вертикально над FlipTop™ позволяет кабелю аккуратно втянуться обратно в FlipTop. Ретракторы для кабелей Gravity используют точный механизм с гравитационной направляющей и шкивом, размещенный в вертикальном корпусе под столом.

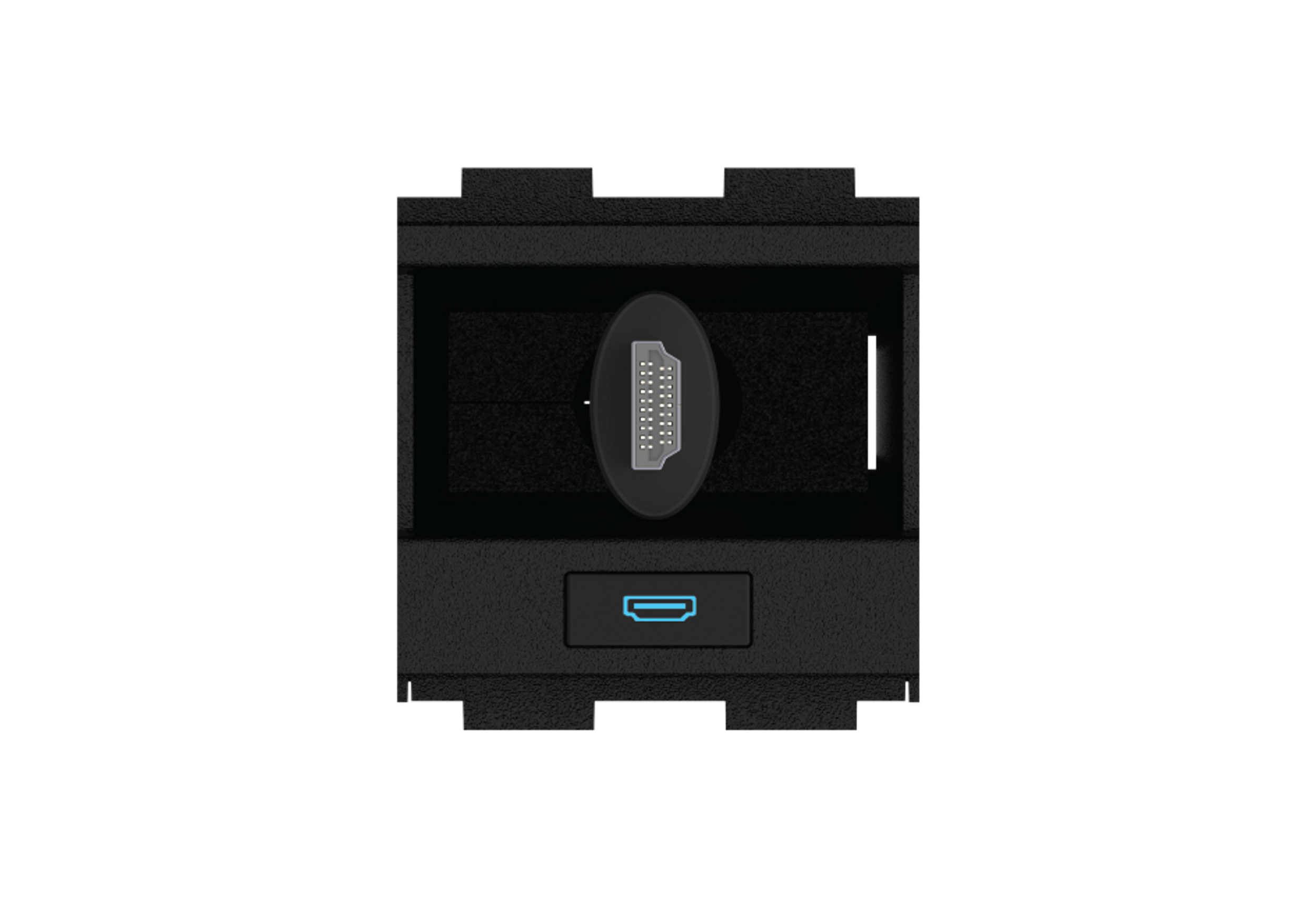

Каждый ретрактор Gravity Cable Retractor состоит из корпуса ретрактора и проходного модуля. Корпус крепится к шасси FlipTop под столом, а модуль устанавливается в верхней части FlipTop. Под столом предусмотрен кабельный хвост длиной 4 фута для подключения к передатчику DM® или аналогичному интерфейсному устройству. Выдвижной конец кабеля проходит через модуль, так что разъем аккуратно вставляется на место и легко вытаскивается для использования. Каждый модуль маркируется международным символом, указывающим тип соединения, который подсвечивается при установке в «электрический» FlipTop FT2. При установке в «механический» FlipTop значок символа остается читаемым, но не подсвечивается.

Проходной модуль занимает два модульных пространства внутри FlipTop. Корпус ретрактора задвигается на боковую часть шасси FlipTop под столом и фиксируется на месте защелкой. Ретракторы обычно устанавливаются на левом и правом концах ряда модулей, но также могут быть установлены в середине ряда, добавив адаптерный кронштейн среднего ряда серии FT2A-CBLR-BRKT (один на ряд, каждый продается отдельно). Для установки требуется минимальный вертикальный зазор 28-7/16 дюймов (722 мм) под верхней поверхностью стола. Торцевые ретракторы требуют горизонтального зазора 2-3/8 дюйма (60 мм) с каждой стороны шасси, в то время как ретракторы среднего ряда требуют горизонтального зазора 2-3/4 дюйма (70 мм) спереди или сзади шасси.

Предлагается несколько моделей ретракторов гравитационного кабеля. Следующие модели «4K» имеют минимальную полосу пропускания TMDS 18 Гбит/с для поддержки цифровых видеосигналов сверхвысокой четкости до 4K60 4:4:4. Для оптимальной производительности используется активная схема.

• HDMI® к HDMI –

  Модель FT2A-CBLR-GR-4K-HD оснащена выдвижным высокоскоростным кабелем HDMI® с разъемом HDMI типа A на обоих концах.

• DisplayPort™ на DisplayPort –

  Модель FT2A-CBLR-GR-4K-DP оснащена выдвижным кабелем DisplayPort со штекерным разъемом DisplayPort на обоих концах.

• DisplayPort на HDMI –

  Модель FT2A-CBLR-GR-4K-DP-HD оснащена выдвижным кабелем с разъемом DisplayPort-штекер на стороне источника над столом и разъемом HDMI-штекер типа A на стороне приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.

• Mini DisplayPort на DisplayPort –

  Модель FT2A-CBLR-GR-4K-MDP-DP оснащена выдвижным кабелем с разъемом Mini DisplayPort со стороны источника над столом и разъемом DisplayPort обычного размера со стороны приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.

• Mini DisplayPort на HDMI –

  Модель FT2A-CBLR-GR-4K-MDP-HD оснащена выдвижным кабелем с разъемом Mini DisplayPort со стороны источника над столом и разъемом HDMI Type A со стороны приемника под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.

• USB-C® к HDMI –

  Модель FT2A-CBLR-GR-4K-USBC-HD
  оснащен выдвижным кабелем с разъемом USB Type-C® (штекер) на стороне источника над столом и разъемом HDMI Type A (штекер) на стороне приемника под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.

Дополнительные модели доступны для поддержки аналоговых сигналов AV и данных. Эти ретракторы кабелей являются пассивными.

• VGA-выход –

  Модель FT2A-CBLR-GR-VGA оснащена выдвижным кабелем VGA с разъемом HD15 на обоих концах; поддерживает разрешения до Full HD 1080p.

• Стерео Аудио –

  Модель FT2A-CBLR-GR-AUDIO представляет собой выдвижной небалансный стереоаудиокабель с разъемом mini-TRS 3,5 мм на обоих концах.

• Локальная сеть –

  Модель FT2A-CBLR-GR-CAT6 оснащена выдвижным кабелем локальной сети CAT6 с разъемом RJ-45 на обоих концах.

• USB 2.0

  – Модель FT2A-CBLR-GR-USB оснащена выдвижным кабелем USB 2.0 с разъемом USB Type-A на одном конце и разъемом USB Type-B на другом конце. Обратите внимание, что этот кабель можно использовать для подключения ноутбуков к кодекам и удлинителям, но нельзя использовать для подключения ноутбука (ПК) к другому ПК.

В случае повреждения кабеля в ретракторе серии FT2A-CBLR-GR его можно заменить на месте, используя новый кабель серии FT2A-CBL-PT.

Примечание: см. также кабельные ретракторы серии FT2A-CBLR-1T «One-Touch» для применений с ограниченным вертикальным пространством под столом.

Основные характеристики

• Удобное и экономичное подключение для систем управления кабелями FlipTop™ серии FT2
• Точный механизм втягивания гусениц и шкивов с использованием силы тяжести
• Кабель плавно вытягивается на любую длину до 34 дюймов (86 см)
• Кабель легко убирается, если просто поднять его вертикально над столом.
• Очень гибкая конструкция плоского кабеля с низким коэффициентом трения
• Прочные, мягкие на ощупь коннекторы для удобства использования
• Прочная конструкция для многолетнего надежного использования
• Подсвеченный международный символ обозначает тип разъема
• Активные модели 4K поддерживают цифровые AV-сигналы 4K60 4:4:4
• Поддержка HDR и HDCP 2.2
• Модели 4K доступны для устройств HDMI® и DisplayPort™
• Доступны дополнительные модели 4K для преобразования из DisplayPort в HDMI, Mini DisplayPort в DisplayPort, Mini DisplayPort в HDMI и USB-C® в HDMI
• Доступны пассивные модели для VGA, стереозвука, локальной сети и USB 3.0
• Требуется два места для модулей на каждом конце ряда модулей FlipTop.
• Возможна установка в середине ряда с использованием дополнительных кронштейнов
• Корпус ретрактора защелкивается на шасси FlipTop и выдвигается вертикально под столом.
• Требуется вертикальный зазор 28-7/16 дюйма (722 мм) под поверхностью стола.
• Обеспечивает хвост длиной 4 фута (1,2 метра) под столом.
