Системы управления кабелями

FT2A-UTK-PWS — это блок питания, предназначенный для использования с Crestron FT2 ELEC series FlipTop™. В комплект каждого FlipTop входит один блок питания. Второй блок питания можно приобрести отдельно, если требуется поддержка более одного (но не более двух) модулей быстрой зарядки USB (модель FT2A-CHGR-USBA/C). Каждый FT2A-UTK-PWS включает в себя монтажный кронштейн, который позволяет прикрепить блок питания к шасси FlipTop под столом. К одному FlipTop можно подключить максимум два блока питания.

FT2A-CBLR-BRKT-1400 — это адаптерный кронштейн для Crestron® FT2‑1400 Series FlipTop™, который позволяет устанавливать два кабельных ретрактора в средних положениях любого ряда модулей в FlipTop. Он крепится к передней или задней части шасси FlipTop под столом в соответствии с тем, в каком ряду расположен ретрактор, и обеспечивает монтажные слоты для двух ретракторов и одного блока питания.

FlipTop серии FT2‑1400 обычно поддерживают установку кабельных ретракторов на левом и правом концах каждого ряда модулей. Добавление кронштейна FT2A-CBLR-BRKT-1400 позволяет устанавливать ретракторы в середине ряда, что позволяет разместить в общей сложности до четырех ретракторов по всему ряду. Один ретрактор среднего ряда занимает третий и четвертый слоты модуля, а другой занимает шестой и седьмой слоты. В центре ряда остается одно модульное пространство (пятый слот) для размещения любого одноместного модуля или пустой пластины.

При установке ретракторов среднего ряда в переднем ряду кронштейн и ретракторы крепятся к передней части шасси FlipTop под столом. Наоборот, при установке ретракторов среднего ряда в заднем ряду кронштейн и ретракторы размещаются на задней части шасси. Для каждого ряда требуется отдельный кронштейн. После установки корпуса ретракторов среднего ряда выступают из передней или задней части шасси перпендикулярно ретракторам, установленным на конце. Разъемы кабелей вставляются в модули ретракторов над столом с поворотом на 90° относительно других разъемов внутри FlipTop.

Примечание: При использовании кронштейна для гравитационного ретрактора серии FT2A‑CBLR‑GR требуется горизонтальный зазор 2‑3/4 дюйма (70 мм), а для ретрактора серии FT2A‑CBLR‑1T требуется горизонтальный зазор 9 дюймов (228 мм), измеренный от передней или задней части шасси FlipTop под столом. Дополнительные размеры и зазоры см. в технических характеристиках каждого продукта.

При использовании с электрической панелью FlipTop серии FT2‑1400‑ELEC кронштейн FT2A-CBLR-BRKT-1400 сохраняет возможность установки одного блока питания FT2A‑UTK‑PWS на той же стороне, что и кабельный ретрактор.

Основные характеристики

• Позволяет устанавливать два кабельных ретрактора в средних модулях любого ряда в FlipTop™ серии FT2‑1400.
• Крепится под столом к передней или задней части шасси FlipTop.
• Имеет монтажные слоты для двух ретракторов и одного блока питания.
• Совместимо с FlipTops™ серий FT2‑1400‑MECH и FT2‑1400‑ELEC
• Совместимость с гравитационными ретракторами и ретракторами One‑Touch (серии FT2A‑CBLR‑GR и FT2A‑CBLR‑1T соответственно)

Модули розеток переменного тока серии Crestron® FT2A‑PWR‑UN предназначены для использования с системой управления кабелями Crestron FT2 Series FlipTop™ для обеспечения одной или нескольких удобных розеток для питания ноутбуков и других устройств с питанием от переменного тока на рабочем столе.

FT2A‑PWR‑UN‑1‑BASIC обеспечивает одну розетку. Один 2,74 м (9 футов) ответный кабель питания подключает модуль розетки переменного тока к источнику питания переменного тока через съемный комплект шнуров (не входит в комплект).

Модуль розетки переменного тока FT2A‑PWR‑UN‑1‑BASIC рассчитан на 10 А при 120–240 В переменного тока, 50/60 Гц. Модуль подходит для использования в США, Канаде, Мексике, Европе, Великобритании, Японии, Корее, Сингапуре, Саудовской Аравии, Австралии, Новой Зеландии, Китае и других странах или регионах, где используются розетки типа B, G или I. FT2A‑PWR‑UN‑1‑BASIC занимает два последовательных слота для модулей в FlipTop.

Основные характеристики

• Добавляет одну универсальную розетку переменного тока к системе управления кабелями FlipTop™ серии FT2
• Выпускное отверстие расположено практически на одном уровне с верхней частью FlipTop для легкого доступа
• Подходит для использования в США, Канаде, Мексике, Европе, Японии, Корее, Сингапуре, Саудовской Аравии, Австралии, Новой Зеландии, Китае и других странах, где используются розетки типа B, G или I.
• Номинал 10 А при 120-240 В переменного тока, 50/60 Гц
• Простая встраиваемая модульная конструкция
• Занимает два последовательных слота для модулей в FlipTop

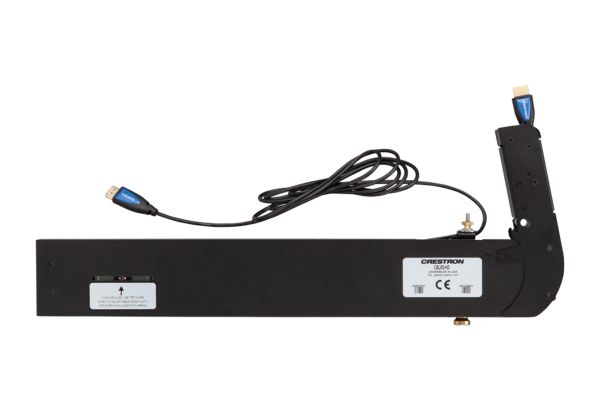

Ретракторы для кабелей Crestron® Gravity (серия FT2A-CBLR-GR) предлагают усовершенствованное решение для управления кабелями для использования с системами управления кабелями Crestron FT2 Series FlipTop™. Каждый кабель плавно вытягивается на любую длину до 34 дюймов (86 см) и остается снаружи, пока он остается лежать на столешнице. Простое поднятие кабеля вертикально над FlipTop™ позволяет кабелю аккуратно втянуться обратно в FlipTop. Ретракторы для кабелей Gravity используют точный механизм с гравитационной направляющей и шкивом, размещенный в вертикальном корпусе под столом.

Каждый ретрактор Gravity Cable Retractor состоит из корпуса ретрактора и проходного модуля. Корпус крепится к шасси FlipTop под столом, а модуль устанавливается в верхней части FlipTop. Под столом предусмотрен кабельный хвост длиной 4 фута для подключения к передатчику DM® или аналогичному интерфейсному устройству. Выдвижной конец кабеля проходит через модуль, так что разъем аккуратно вставляется на место и легко вытаскивается для использования. Каждый модуль маркируется международным символом, указывающим тип соединения, который подсвечивается при установке в «электрический» FlipTop FT2. При установке в «механический» FlipTop значок символа остается читаемым, но не подсвечивается.

Проходной модуль занимает два модульных пространства внутри FlipTop. Корпус ретрактора задвигается на боковую часть шасси FlipTop под столом и фиксируется на месте защелкой. Ретракторы обычно устанавливаются на левом и правом концах ряда модулей, но также могут быть установлены в середине ряда, добавив адаптерный кронштейн среднего ряда серии FT2A-CBLR-BRKT (один на ряд, каждый продается отдельно). Для установки требуется минимальный вертикальный зазор 28-7/16 дюймов (722 мм) под верхней поверхностью стола. Торцевые ретракторы требуют горизонтального зазора 2-3/8 дюйма (60 мм) с каждой стороны шасси, в то время как ретракторы среднего ряда требуют горизонтального зазора 2-3/4 дюйма (70 мм) спереди или сзади шасси.

Предлагается несколько моделей ретракторов гравитационного кабеля. Следующие модели «4K» имеют минимальную полосу пропускания TMDS 18 Гбит/с для поддержки цифровых видеосигналов сверхвысокой четкости до 4K60 4:4:4. Для оптимальной производительности используется активная схема.

• HDMI® к HDMI –

  Модель FT2A-CBLR-GR-4K-HD оснащена выдвижным высокоскоростным кабелем HDMI® с разъемом HDMI типа A на обоих концах.

• DisplayPort™ на DisplayPort –

  Модель FT2A-CBLR-GR-4K-DP оснащена выдвижным кабелем DisplayPort со штекерным разъемом DisplayPort на обоих концах.

• DisplayPort на HDMI –

  Модель FT2A-CBLR-GR-4K-DP-HD оснащена выдвижным кабелем с разъемом DisplayPort-штекер на стороне источника над столом и разъемом HDMI-штекер типа A на стороне приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.

• Mini DisplayPort на DisplayPort –

  Модель FT2A-CBLR-GR-4K-MDP-DP оснащена выдвижным кабелем с разъемом Mini DisplayPort со стороны источника над столом и разъемом DisplayPort обычного размера со стороны приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.

• Mini DisplayPort на HDMI –

  Модель FT2A-CBLR-GR-4K-MDP-HD оснащена выдвижным кабелем с разъемом Mini DisplayPort со стороны источника над столом и разъемом HDMI Type A со стороны приемника под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.

• USB-C® к HDMI –

  Модель FT2A-CBLR-GR-4K-USBC-HD
  оснащен выдвижным кабелем с разъемом USB Type-C® (штекер) на стороне источника над столом и разъемом HDMI Type A (штекер) на стороне приемника под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.

Дополнительные модели доступны для поддержки аналоговых сигналов AV и данных. Эти ретракторы кабелей являются пассивными.

• VGA-выход –

  Модель FT2A-CBLR-GR-VGA оснащена выдвижным кабелем VGA с разъемом HD15 на обоих концах; поддерживает разрешения до Full HD 1080p.

• Стерео Аудио –

  Модель FT2A-CBLR-GR-AUDIO представляет собой выдвижной небалансный стереоаудиокабель с разъемом mini-TRS 3,5 мм на обоих концах.

• Локальная сеть –

  Модель FT2A-CBLR-GR-CAT6 оснащена выдвижным кабелем локальной сети CAT6 с разъемом RJ-45 на обоих концах.

• USB 2.0

  – Модель FT2A-CBLR-GR-USB оснащена выдвижным кабелем USB 2.0 с разъемом USB Type-A на одном конце и разъемом USB Type-B на другом конце. Обратите внимание, что этот кабель можно использовать для подключения ноутбуков к кодекам и удлинителям, но нельзя использовать для подключения ноутбука (ПК) к другому ПК.

В случае повреждения кабеля в ретракторе серии FT2A-CBLR-GR его можно заменить на месте, используя новый кабель серии FT2A-CBL-PT.

Примечание: см. также кабельные ретракторы серии FT2A-CBLR-1T «One-Touch» для применений с ограниченным вертикальным пространством под столом.

Основные характеристики

• Удобное и экономичное подключение для систем управления кабелями FlipTop™ серии FT2
• Точный механизм втягивания гусениц и шкивов с использованием силы тяжести
• Кабель плавно вытягивается на любую длину до 34 дюймов (86 см)
• Кабель легко убирается, если просто поднять его вертикально над столом.
• Очень гибкая конструкция плоского кабеля с низким коэффициентом трения
• Прочные, мягкие на ощупь коннекторы для удобства использования
• Прочная конструкция для многолетнего надежного использования
• Подсвеченный международный символ обозначает тип разъема
• Активные модели 4K поддерживают цифровые AV-сигналы 4K60 4:4:4
• Поддержка HDR и HDCP 2.2
• Модели 4K доступны для устройств HDMI® и DisplayPort™
• Доступны дополнительные модели 4K для преобразования из DisplayPort в HDMI, Mini DisplayPort в DisplayPort, Mini DisplayPort в HDMI и USB-C® в HDMI
• Доступны пассивные модели для VGA, стереозвука, локальной сети и USB 3.0
• Требуется два места для модулей на каждом конце ряда модулей FlipTop.
• Возможна установка в середине ряда с использованием дополнительных кронштейнов
• Корпус ретрактора защелкивается на шасси FlipTop и выдвигается вертикально под столом.
• Требуется вертикальный зазор 28-7/16 дюйма (722 мм) под поверхностью стола.
• Обеспечивает хвост длиной 4 фута (1,2 метра) под столом.

Модуль быстрой зарядки USB (FT2A-CHGR-USBA-BASIC) — это однослотовый модуль, предназначенный для установки в системы управления кабелями Crestron® FT2 Series FlipTop™. Он оснащен двумя портами зарядки USB Type-A, которые можно использовать одновременно для быстрой зарядки двух мобильных телефонов, ноутбуков или планшетных устройств за столом. На модуле выгравирован значок, изображающий международный символ мощного порта зарядки USB.

Входящий в комплект блок питания обеспечивает 5 А (максимум) для модуля для одновременной зарядки двух стандартных USB-нагрузок. Каждый порт USB Type-A обеспечивает максимальный ток зарядки до 2,4 А с защитой от короткого замыкания и перегрузки. Блок питания имеет шнур длиной 6 футов (1,83 м) и пять съемных вилок (UK, AU, EU, CCC и UL) для соответствия международным стандартам.

Примечание: Скорость зарядки зависит от подключенного устройства и потребляемой им мощности.

Основные характеристики

• Добавляет возможность быстрой зарядки через USB к системе управления кабелями FlipTop™
• Имеет два порта USB Type-A для зарядки.
• Обеспечивает до 12 Вт при 2,4 А для двух устройств USB Type-A, заряжаемых одновременно
• Гравированный значок для символа мощной зарядки USB
• Простая встраиваемая модульная конструкция
• Питание от входящего в комплект блока питания
• Занимает один слот для модуля в FlipTop
• USB-кабели в комплект не входят.

Модули соединительных пластин Crestron® серии FT2A-CP предлагают решение для монтажа на панель интерфейса для использования с Crestron FT2 ELEC Series FlipTops™. Каждая соединительная пластина устанавливается в одномодульное пространство внутри FlipTop™ для обеспечения подключения источников AV и мобильных устройств с использованием отдельных съемных интерфейсных кабелей (кабели не входят в комплект). Каждый модуль помечен международным символом, указывающим тип подключения, который подсвечивается для видимости в затемненном помещении.

Подключение под столом осуществляется через соединения того же типа над столом, что позволяет подключать передатчик DM®, коммутатор, расширитель сигнала или другое устройство, установленное под столом. Кабели в комплект не входят.

Предлагается несколько моделей модулей соединительных пластин. Следующие модели «4K» имеют минимальную полосу пропускания TMDS 18 Гбит/с для поддержки цифровых видеосигналов сверхвысокой четкости до 4K60 4:4:4. Для оптимальной производительности используется активная схема.

• HDMI® –

  Модель FT2A-CP-4K-HD оснащена входным разъемом HDMI типа A (мама) над столом и выходным разъемом HDMI типа A (мама) под столом.

• DisplayPort –

  Модель FT2A-CP-4K-DP оснащена входным разъемом DisplayPort (мама) над столом и выходным разъемом DisplayPort (мама) под столом.

Дополнительные модели доступны для поддержки аналоговых сигналов AV и данных. Эти соединительные пластины являются пассивными.

• VGA-выход –

  Модель FT2A-CP-VGA оснащена штекерным разъемом HD15 над столом и сквозным штекерным разъемом HD15 под столом.

• 3,5 мм Mini-TRS стерео аудио –

  Модель FT2A-CP-AUD оснащена гнездом mini-TRS 3,5 мм над столом и сквозным гнездом mini-TRS 3,5 мм под столом.

• RCA стерео аудио –

  Модель FT2A-CP-AUD-RCA2 оснащена двумя гнездами RCA над столом, имеющими цветовую кодировку для стереозвука белого и красного цвета, а также двумя сквозными гнездами RCA под столом.

• Видео RCA –

  Модель FT2A-CP-VID-RCA1 оснащена одним гнездом RCA над столом, имеющим желтую цветовую маркировку для композитного видео, и одним сквозным гнездом RCA под столом.

• Локальная сеть –

  Модель FT2A-CP-RJ45 оснащена разъемом CAT6 RJ45 LAN над столом и сквозным разъемом RJ45 LAN под столом.

• USB 3.0 –

  Модель FT2A-CP-USBA оснащена гнездовым разъемом USB 3.0 Type-A над столом и сквозным разъемом USB 3.0 Type-A под столом.

Примечание: Модули соединительных пластин серии FT2A-CP совместимы только с FlipTops серии FT2 ELEC. Они несовместимы с FlipTops серии FT2 MECH.

Основные характеристики

• Удобное подключение для FlipTops™ серии FT2 ELEC
• Разъемы, установленные сверху, для использования со съемными кабелями
• Соответствующие сквозные разъемы под столом
• Все кабели продаются отдельно
• Подсвеченные международные символы обозначают типы разъемов.
• Активные модели 4K поддерживают цифровые AV-сигналы 4K60 4:4:4
• Поддержка HDR и HDCP 2.2
• Модели 4K доступны для устройств HDMI® и DisplayPort
• Пассивные модели доступны для VGA, стереозвука, композитного видео, LAN и USB 3.0
• Простая встраиваемая модульная конструкция
• Каждый модуль занимает отдельное модульное пространство внутри FlipTop™.

Системы управления кабелями Crestron® FT2‑1200‑MECH FlipTop™ устанавливаются на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Серия FT2‑1200‑MECH оснащена крышкой с одним касанием, которая полностью убирается и исчезает при нажатии кнопки. Когда крышка убирается, 9 слотов для модулей располагаются в один ряд. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron. Для получения дополнительной информации об аксессуарах посетите сайт www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите инструмент настройки FlipTop.

Все соединения находятся на верхней поверхности, хорошо видны и легкодоступны. Выбор модульных компонентов позволяет настраивать конфигурацию и быстро устанавливать. Точная подгонка и отделка обеспечивают функциональность и чистый внешний вид с обработанными металлическими поверхностями, отделанными в черном или сплавном цвете.

Быстрая и простая установка на столешницу

Модульная конструкция

Модули и аксессуары

• Сквозные кабели и пластины для прохода кабелей:

  Сквозные кабели и пластины работают вместе, предлагая простое решение для управления кабелями. Каждый сквозной кабель устанавливается в сборку FlipTop с помощью модуля пластины для сквозного кабеля, который позволяет плавно вытягивать кабель для использования, а затем возвращать его обратно в FlipTop. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.

• Ретракторы гравитационного кабеля:

  Втягиватели гравитационного кабеля используют точный механизм гравитационной направляющей и шкива, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Их можно установить в середине ряда, добавив кронштейн-адаптер среднего ряда (продается отдельно). Подробности см. на странице продукта FT2A‑CBLR‑GR.

• Пластины замкового камня:

  Модули Keystone plate позволяют устанавливать любые монтируемые заподлицо соединители, совместимые с Keystone. Подробности см. в FT2A‑PLT‑KEY‑10.

• Быстрое зарядное устройство USB:

  Обеспечивает удобное решение для быстрой зарядки мобильных устройств за столом. FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. Подробности см. в FT2A‑CHGR‑USBA/C.

• Модули розеток переменного тока:

  Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в следующих модулях: FT2A‑PWR‑US‑1, FT2A‑PWR‑US‑1‑BASIC, FT2A‑PWR‑US‑2, FT2A‑PWR‑US‑2‑BX, FT2A‑PWR‑US‑3, FT2A‑PWR‑EU‑1-BASIC, FT2A‑PWR‑EU‑2, FT2A‑PWR‑AU‑1‑BASIC, FT2A-PWR‑AU‑2, FT2A‑PWR‑IS‑1‑BASIC, FT2A‑PWR‑IS‑2, FT2A‑PWR‑IT‑1‑BASIC, FT2A‑PWR‑IT‑2, FT2A‑PWR‑SW‑1‑BASIC, FT2A‑PWR‑SW‑2, FT2A‑PWR‑UK‑1‑BASIC, FT2A‑PWR‑UK‑2, FT2A‑PWR‑UN‑1‑BASIC и FT2A‑PWR‑UN‑2.

• Пустые пластины:

  Заполните неиспользуемые слоты модуля пустым модулем-пластиной. Подробности см. в FT2A‑PLT‑BLANK‑10.

• Полка для принадлежностей:

  Для облегчения установки передатчика Crestron DigitalMedia® или другого интерфейсного устройства под столом доступна вспомогательная полка (FT2A‑UTK‑SHELF). Полка крепится к любой стороне шасси FlipTop под столом. Две полки могут быть установлены на противоположных сторонах шасси.

Основные характеристики

• Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
• Доступно в черном и металлическом исполнении.
• Крышка одним нажатием кнопки убирается и скрывается
• Предоставляет 9 слотов для модулей, расположенных в 1 ряд (9 модулей в ряду)
• Регулируемые пластины подходят для различных кабелей с различными формами и размерами разъемов.
• Подходит для прямоугольного выреза глубиной 4 дюйма (102 мм) x размером 10 дюймов (254 мм) (шаблон входит в комплект)
• Дополнительные аксессуары включают в себя проходные кабели, втягиватели гравитационного кабеля, пластины для скрытого монтажа Keystone, розетки переменного тока международного стандарта и полку для принадлежностей.

Crestron® FT2A‑UTK‑CLOAK, FT2A‑UTK‑CLOAK‑1T, FT2A‑UTK‑CLOAK‑WIDE и FT2A‑UTK‑CLOAK‑WIDE‑1T используются для скрытия открытых кабелей и ретракторов в подстольных приложениях FlipTop™ серии FT2.

Основные характеристики

• Накидка под стол для сокрытия кабелей
• Разработано для всех типов конфигураций FlipTop серии FT2
• Легко устанавливается с помощью застежек-липучек для всех типов помещений.
• Предотвращает случайное отсоединение кабелей.

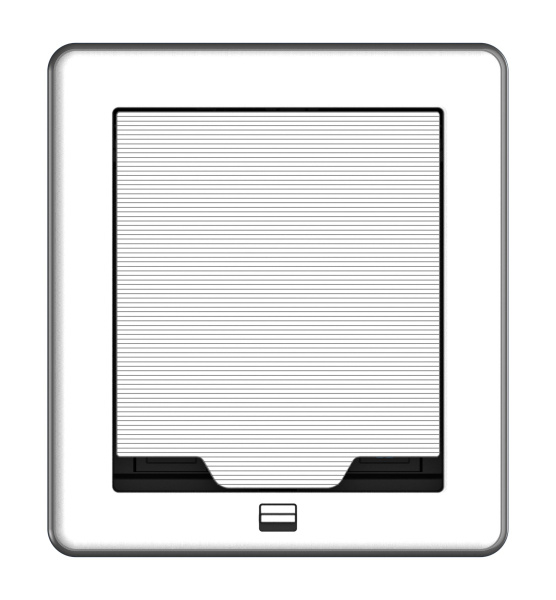

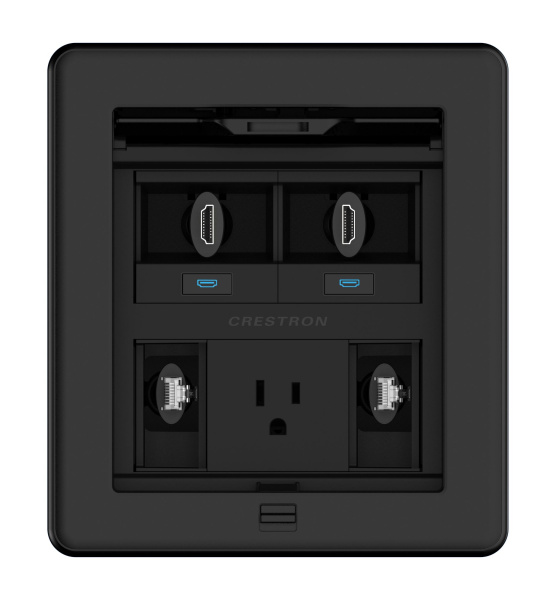

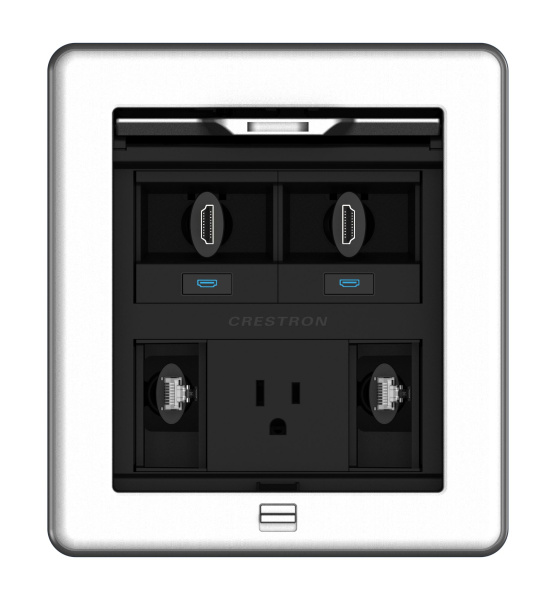

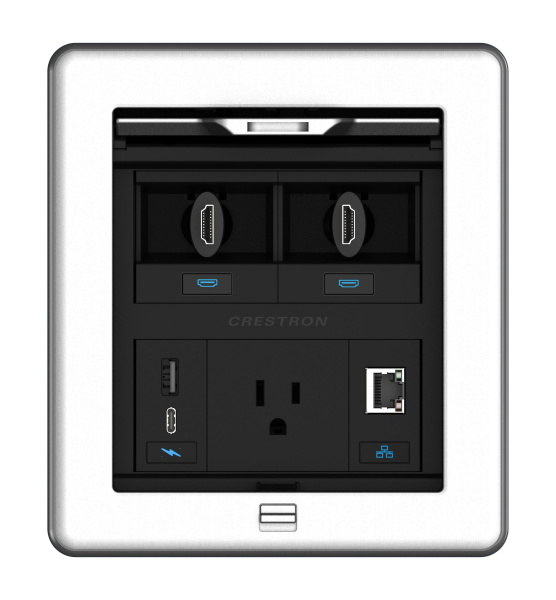

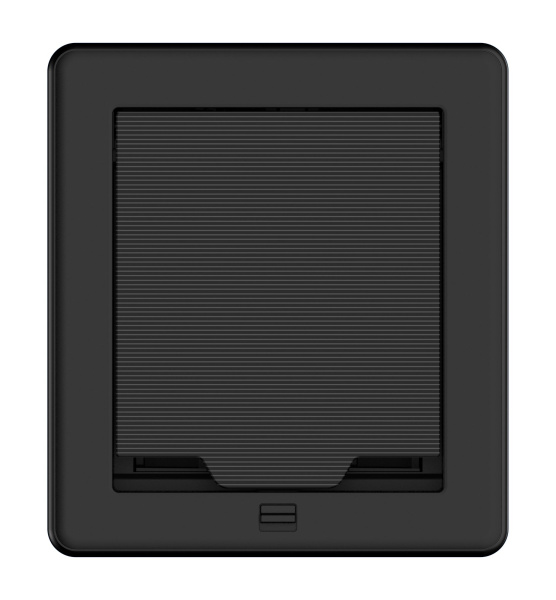

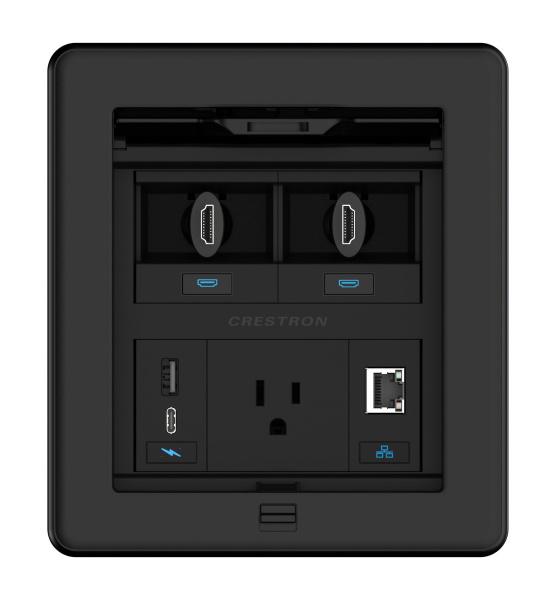

Система управления кабелями Crestron® FT2‑500‑ELEC‑PTL FlipTop™ устанавливается на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Она оснащена убирающейся крышкой, которая скрывается внутри корпуса. Когда крышка убирается, восемь слотов для модулей располагаются в два ряда по четыре. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron, а сквозной стиль крышки позволяет полностью выдвигать кабели, когда крышка закрыта.

Конструкция с точной подгонкой обеспечивает чистый внешний вид с обработанными металлическими поверхностями, отделанными в черном или сплавном цвете. Модульные аксессуары позволяют настраивать конфигурацию и быстро устанавливать. Все соединения находятся на верхней поверхности, хорошо видны и легкодоступны. Встроенная электрическая шина питания обеспечивает совместимость с кабельными ретракторами с одним касанием, активными соединительными пластинами и модулями быстрой зарядки USB. Она также обеспечивает подсветку всех значков символов на модулях.

Для получения дополнительной информации об аксессуарах посетите www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите FlipTop Configuration Tool.

Быстрая и простая установка на столешницу

Модульная конструкция

Модули и аксессуары

• Сквозные кабели и пластины для прохода кабелей:

  Вместе, проходные кабели и пластины обеспечивают плавное извлечение кабеля FT2A‑CBL‑PT для использования и его возврат в корпус. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.

• Ретракторы кабеля One-Touch:

  При нажатии кнопки кабели втягиваются, а петля кабеля аккуратно убирается под стол. Подробности см. на странице продукта FT2A‑CBLR‑1T.

• Ретракторы гравитационного кабеля:

  Ретракторы гравитационного кабеля используют механизм дорожки и шкива с гравитационной поддержкой, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Подробности см. на странице продукта FT2A‑CBLR‑GR.

• Соединительные пластины:

  Модули соединительной пластины предоставляют выбор разъемов для монтажа на панели, которые позволяют подключать устройства с помощью отдельных, отсоединенных интерфейсных кабелей (не входят в комплект). Подробности см. на страницах продукта FT2A‑CP.

• Пластины замкового камня:

  Модули Keystone plate позволяют устанавливать любые совместимые с Keystone разъемы для скрытого монтажа. Подробности см. в FT2A‑PLT‑KEY‑10.

• USB-зарядное устройство для быстрой зарядки

  с

  :

  FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. FT2A‑CHGR‑USBA/C, используемый только с системами FT2 ELEC, включает порты зарядки USB‑C® и USB‑A, а также подсвечиваемый значок символа. Подробности см. в FT2A‑CHGR‑USBA/C и FT2A‑CHGR‑USBA‑BASIC.

• Модули розеток переменного тока:

  Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в FT2A‑PWR‑US, FT2A‑PWR‑EU, FT2A‑PWR‑AU, FT2A‑PWR‑FR, FT2A‑PWR‑IS, FT2A‑PWR‑IT, FT2A‑PWR‑SW, FT2A‑PWR‑UK и FT2A‑PWR‑UN.

• Пустые пластины:

  Заполните неиспользуемые слоты модуля пустым модулем-пластиной. Подробности см. в FT2A‑PLT‑BLANK‑10.

• Полка для принадлежностей:

  Аксессуар для полки Utility, который упрощает установку передатчика Crestron DigitalMedia™ или другого интерфейсного устройства под столом. Подробности см. в FT2A‑UTK‑SHELF.

Основные характеристики

• Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
• Сквозная крышка позволяет полностью вытянуть кабели, когда крышка закрыта.
• Доступно в черном и металлическом исполнении.
• Предоставляет 8 слотов для модулей, расположенных в 2 ряда (по 4 модуля в ряду)
• Подходит для прямоугольного выреза глубиной 5-3/4 дюйма (146 мм) x размером 5-3/4 дюйма (146 мм) (шаблон входит в комплект)
• Дополнительные модульные аксессуары Crestron FT2, такие как розетки, кабели ретрактора и пластины Keystone, просты в установке и обеспечивают индивидуальные решения.
• Подсвечиваемые значки символов на определенных аксессуарах Crestron FT2, таких как активные соединительные пластины или USB-устройства быстрой зарядки (приобретаются отдельно), подсвечиваются для четкой идентификации в затемненном помещении

Система управления кабелями Crestron® FT2‑1400‑ELEC‑PTL FlipTop™ устанавливается на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Она оснащена двумя крышками, которые убираются отдельно и исчезают внутри корпуса. Каждая крышка FT2‑1400‑ELEC‑PTL, вмещающая в общей сложности 18 слотов для модулей, защищает ряд из девяти слотов для модулей. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron, а сквозной стиль крышки позволяет полностью вытягивать кабели, когда крышки закрыты.

Конструкция с точной подгонкой обеспечивает чистый внешний вид с обработанными металлическими поверхностями, отделанными в черном или сплавном цвете. Модульные аксессуары позволяют настраивать конфигурацию и быстро устанавливать. Все соединения находятся на верхней поверхности, хорошо видны и легкодоступны. Встроенная электрическая шина питания обеспечивает совместимость с кабельными ретракторами с одним касанием, активными соединительными пластинами и модулями быстрой зарядки USB. Она также обеспечивает подсветку всех значков символов на модулях.

Для получения дополнительной информации об аксессуарах посетите www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите FlipTop Configuration Tool.

Быстрая и простая установка на столешницу

Модульная конструкция

Модули и аксессуары

• Сквозные кабели и пластины для прохода кабелей:

  Вместе, проходные кабели и пластины обеспечивают плавное извлечение кабеля FT2A‑CBL‑PT для использования и его возврат в корпус. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.

• Ретракторы кабеля One-Touch:

  При нажатии кнопки кабели втягиваются, а петля кабеля аккуратно убирается под стол. Подробности см. на странице продукта FT2A‑CBLR‑1T.

• Ретракторы гравитационного кабеля:

  Ретракторы гравитационного кабеля используют механизм дорожки и шкива с гравитационной поддержкой, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Подробности см. на странице продукта FT2A‑CBLR‑GR.

• Соединительные пластины:

  Модули соединительной пластины предоставляют выбор разъемов для монтажа на панели, которые позволяют подключать устройства с помощью отдельных, отсоединенных интерфейсных кабелей (не входят в комплект). Подробности см. на страницах продукта FT2A‑CP.

• Пластины замкового камня:

  Модули Keystone plate позволяют устанавливать любые совместимые с Keystone разъемы для скрытого монтажа. Подробности см. в FT2A‑PLT‑KEY‑10.

• USB-зарядное устройство для быстрой зарядки

  с

  :

  FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. FT2A‑CHGR‑USBA/C, используемый только с системами FT2 ELEC, включает порты зарядки USB‑C® и USB‑A, а также подсвечиваемый значок символа. Подробности см. в FT2A‑CHGR‑USBA/C и FT2A‑CHGR‑USBA‑BASIC.

• Модули розеток переменного тока:

  Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в FT2A‑PWR‑US, FT2A‑PWR‑EU, FT2A‑PWR‑AU, FT2A‑PWR‑FR, FT2A‑PWR‑IS, FT2A‑PWR‑IT, FT2A‑PWR‑SW, FT2A‑PWR‑UK и FT2A‑PWR‑UN.

• Пустые пластины:

  Заполните неиспользуемые слоты модуля пустым модулем-пластиной. Подробности см. в FT2A‑PLT‑BLANK‑10.

• Полка для принадлежностей:

  Аксессуар для полки Utility, который упрощает установку передатчика Crestron DigitalMedia™ или другого интерфейсного устройства под столом. Подробности см. в FT2A‑UTK‑SHELF.

Основные характеристики

• Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
• Сквозная крышка позволяет полностью вытянуть кабели, когда крышка закрыта.
• Доступно в черном и металлическом исполнении.
• Предоставляет 18 слотов для модулей, расположенных в 2 ряда (9 модулей в ряду)
• Подходит для прямоугольного выреза глубиной 6-3/4 дюйма (171 мм) и размерами 10 дюймов (254 мм) (шаблон входит в комплект)
• Дополнительные модульные аксессуары Crestron FT2, такие как розетки, кабели ретрактора и пластины Keystone, просты в установке и обеспечивают индивидуальные решения.
• Подсвечиваемые значки символов на определенных аксессуарах Crestron FT2, таких как активные соединительные пластины или USB-устройства быстрой зарядки (приобретаются отдельно), подсвечиваются для четкой идентификации в затемненном помещении

Системы управления кабелями Crestron® FT2‑202‑MECH FlipTop™ устанавливаются на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Серия FT2‑202‑MECH оснащена крышкой с одним касанием, которая полностью убирается и исчезает при нажатии кнопки. Когда крышка убирается, 6 слотов для модулей располагаются в один ряд. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron. Для получения дополнительной информации об аксессуарах посетите сайт www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите инструмент настройки FlipTop.

Все соединения находятся на верхней поверхности, хорошо видны и легкодоступны. Выбор модульных компонентов позволяет настраивать конфигурацию и быстро устанавливать. Точная подгонка и отделка обеспечивают функциональность и чистый внешний вид с обработанными металлическими поверхностями, отделанными в черном или сплавном цвете.

Быстрая и простая установка на столешницу

Модульная конструкция

Модули и аксессуары

• Сквозные кабели и пластины для прохода кабелей:

  Сквозные кабели и пластины работают вместе, предлагая простое решение для управления кабелями. Каждый сквозной кабель устанавливается в сборку FlipTop с помощью модуля пластины для сквозного кабеля, который позволяет плавно вытягивать кабель для использования, а затем возвращать его обратно в FlipTop. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.

• Ретракторы гравитационного кабеля:

  Втягиватели гравитационного кабеля используют точный механизм гравитационной направляющей и шкива, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Их можно установить в середине ряда, добавив кронштейн-адаптер среднего ряда (продается отдельно). Подробности см. на странице продукта FT2A‑CBLR‑GR.

• Пластины замкового камня:

  Модули Keystone plate позволяют устанавливать любые монтируемые заподлицо соединители, совместимые с Keystone. Подробности см. в FT2A‑PLT‑KEY‑10.

• Быстрое зарядное устройство USB:

  Обеспечивает удобное решение для быстрой зарядки мобильных устройств за столом. FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. Подробности см. в FT2A‑CHGR‑USBA/C.

• Модули розеток переменного тока:

  Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в следующих модулях: FT2A‑PWR‑US‑1, FT2A‑PWR‑US‑1‑BASIC, FT2A‑PWR‑US‑2, FT2A‑PWR‑US‑2‑BX, FT2A‑PWR‑US‑3, FT2A‑PWR‑EU‑1-BASIC, FT2A‑PWR‑EU‑2, FT2A‑PWR‑AU‑1‑BASIC, FT2A-PWR‑AU‑2, FT2A‑PWR‑IS‑1‑BASIC, FT2A‑PWR‑IS‑2, FT2A‑PWR‑IT‑1‑BASIC, FT2A‑PWR‑IT‑2, FT2A‑PWR‑SW‑1‑BASIC, FT2A‑PWR‑SW‑2, FT2A‑PWR‑UK‑1‑BASIC, FT2A‑PWR‑UK‑2, FT2A‑PWR‑UN‑1‑BASIC и FT2A‑PWR‑UN‑2.

• Пустые пластины:

  Заполните неиспользуемые слоты модуля пустым модулем. Подробности см. в FT2A‑PLT‑BLANK‑10.

• Полка для принадлежностей:

  Для облегчения установки передатчика Crestron DigitalMedia® или другого интерфейсного устройства под столом доступна вспомогательная полка (FT2A‑UTK‑SHELF). Полка крепится к любой стороне шасси FlipTop под столом. Две полки могут быть установлены на противоположных сторонах шасси.

Основные характеристики

• Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
• Доступно в черном и металлическом исполнении.
• Крышка одним нажатием кнопки убирается и скрывается
• Предоставляет 6 слотов для модулей, расположенных в 1 ряд (6 модулей в ряду)
• Регулируемые пластины подходят для различных кабелей с различными формами и размерами разъемов.
• Подходит для прямоугольного выреза глубиной 3-1/4 дюйма (83 мм) x размером 7 дюймов (178 мм) (шаблон входит в комплект)
• Дополнительные аксессуары включают в себя проходные кабели, втягиватели гравитационного кабеля, пластины для скрытого монтажа Keystone, розетки переменного тока международного стандарта и полку для принадлежностей.

Ретракторы для кабелей Crestron® One-Touch (серия FT2A-CBLR-1T) предлагают усовершенствованное решение для управления кабелями для использования с серией Crestron FT2 ELEC FlipTop. Каждый кабель плавно вытягивается на расстояние до 5 футов (1,5 м) и аккуратно втягивается обратно в FlipTop™ одним нажатием кнопки. Кнопка на каждом модуле подсвечивается для видимости в затемненном помещении и помечена международным символом, указывающим тип подключения.

Автоматизируйте ретракторы одним касанием, подключив ретракторы в FlipTop к системе управления и переключателю или к DMPS через один кабель Cresnet. Пользовательское программирование может запустить все кабели для втягивания через пять минут без обнаружения видео.

Механизм втягивания обеспечивает компактную конструкцию, которая идеально подходит для случаев, когда вертикальный зазор под столом ограничен.

Каждый ретрактор One-Touch Cable Retractor состоит из корпуса ретрактора и проходного модуля. Корпус крепится к шасси FlipTop под столом, а модуль устанавливается в верхней части FlipTop. Под столом предусмотрен кабельный хвост для подключения к передатчику DM® или аналогичному интерфейсному устройству.

Проходной модуль занимает два слота для модулей в FlipTop. Корпус ретрактора вставляется в боковую часть шасси FlipTop под столом и фиксируется на месте защелкой. Ретракторы обычно устанавливаются на левом и правом концах ряда модулей, но также могут быть установлены в середине ряда, если добавить кронштейн-адаптер среднего ряда серии FT2A-CBLR-BRKT (по одному на ряд, каждый продается отдельно).

Предлагается следующий выдвижной кабель HDMI® с одним касанием:

• FT2A‑CBLR‑1T‑4K‑DP: кабель DisplayPort™ с разъемом DisplayPort на обоих концах.
• FT2A‑CBLR‑1T‑4K‑DP‑HD: кабель с разъемом DisplayPort (штекер) на стороне источника над столом и разъемом HDMI типа A (штекер) на стороне приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.
• FT2A‑CBLR‑1T‑4K‑MDP‑DP: кабель с разъемом Mini DisplayPort со стороны источника над столом и разъемом DisplayPort обычного размера со стороны приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.
• FT2A‑CBLR‑1T‑4K‑MDP‑HD: кабель с разъемом Mini DisplayPort со стороны источника над столом и разъемом HDMI Type A со стороны приемника под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.
• FT2A‑CBLR‑1T‑4K‑USBC‑HD: кабель с разъемом USB Type-C® (штекер) на стороне источника над столом и разъемом HDMI Type A (штекер) на стороне приемника под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.

Модуль питания USB-C доступен для поддержки зарядки устройств:

• FT2A‑CBLR‑1T‑VGA: кабель VGA с разъемом HD15 на обоих концах; поддерживает разрешения до Full HD 1080p.
• FT2A‑CBLR‑1T‑AUDIO: Небалансный стереоаудиокабель с разъемом mini-TRS 3,5 мм на обоих концах.
• FT2A‑CBLR‑1T‑CAT6: кабель локальной сети CAT6 с разъемом RJ‑45 на обоих концах.
• FT2A‑CBLR‑1T‑USB: кабель USB 2.0 с разъемом USB Type-A (штекер) на USB Type-B (штекер) под столом для поддержки подключения к кодеку или удлинителю.

ПРИМЕЧАНИЕ: Ретракторы серии FT2A‑CBLR‑1T совместимы только с FlipTops серии FT2 ELEC. Они несовместимы с FlipTops серии FT2 MECH. См. также ретракторы Gravity Cable Retractors серии FT2A‑CBLR‑GR для более дешевой альтернативы.

Основные характеристики

• Возможность подключения к системам управления кабелями FlipTop серии FT2 ELEC
• Механизм втягивания с электроприводом и пружинным приводом
• Кабель плавно вытягивается на расстояние до 5 футов (1,5 м) и аккуратно втягивается нажатием кнопки.
• Интеграция системы управления позволяет осуществлять дистанционное управление отводом
• Гибкая, плоская конструкция кабеля с низким коэффициентом трения
• Мягкие на ощупь фигурные разъемы для удобства использования
• Подсвеченный международный символ обозначает тип разъема
• Активные модели поддерживают цифровые AV-сигналы 4K60 4:4:4
• Поддержка HDR и HDCP 2.2
• Модели 4K доступны для преобразования подключений DisplayPort™ в HDMI®, Mini DisplayPort в DisplayPort, Mini DisplayPort в HDMI и USB-C® в HDMI
• Модуль питания поддерживает мощность до 60 Вт для зарядки через USB-C®
• Доступны пассивные модели для HDMI, VGA, стереозвука, LAN и USB 2.0
• Требуется два слота для модулей на каждом конце ряда модулей FlipTop™
• Возможна установка в середине ряда с использованием дополнительных кронштейнов
• Корпус ретрактора защелкивается на боковой стороне шасси FlipTop под столом.
• Требуется всего лишь 11-5/8 дюйма (295 мм) вертикального зазора под поверхностью стола.
• Обеспечивает длинный хвост длиной 2,75 или 4,75 фута (0,8 или 1,4 м) под столом.

Ретракторы для кабелей Crestron® One-Touch (серия FT2A-CBLR-1T) предлагают усовершенствованное решение для управления кабелями для использования с серией Crestron FT2 ELEC FlipTop. Каждый кабель плавно вытягивается на расстояние до 5 футов (1,5 м) и аккуратно втягивается обратно в FlipTop™ одним нажатием кнопки. Кнопка на каждом модуле подсвечивается для видимости в затемненном помещении и помечена международным символом, указывающим тип подключения.

Автоматизируйте ретракторы одним касанием, подключив ретракторы в FlipTop к системе управления и переключателю или к DMPS через один кабель Cresnet. Пользовательское программирование может запустить все кабели для втягивания через пять минут без обнаружения видео.

Механизм втягивания обеспечивает компактную конструкцию, которая идеально подходит для случаев, когда вертикальный зазор под столом ограничен.

Каждый ретрактор One-Touch Cable Retractor состоит из корпуса ретрактора и проходного модуля. Корпус крепится к шасси FlipTop под столом, а модуль устанавливается в верхней части FlipTop. Под столом предусмотрен кабельный хвост для подключения к передатчику DM® или аналогичному интерфейсному устройству.

Проходной модуль занимает два слота для модулей в FlipTop. Корпус ретрактора вставляется в боковую часть шасси FlipTop под столом и фиксируется на месте защелкой. Ретракторы обычно устанавливаются на левом и правом концах ряда модулей, но также могут быть установлены в середине ряда, если добавить кронштейн-адаптер среднего ряда серии FT2A-CBLR-BRKT (по одному на ряд, каждый продается отдельно).

Предлагается следующий выдвижной кабель HDMI® с одним касанием:

• FT2A‑CBLR‑1T‑4K‑DP: кабель DisplayPort™ с разъемом DisplayPort на обоих концах.
• FT2A‑CBLR‑1T‑4K‑DP‑HD: кабель с разъемом DisplayPort (штекер) на стороне источника над столом и разъемом HDMI типа A (штекер) на стороне приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.
• FT2A‑CBLR‑1T‑4K‑MDP‑DP: кабель с разъемом Mini DisplayPort со стороны источника над столом и разъемом DisplayPort обычного размера со стороны приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.
• FT2A‑CBLR‑1T‑4K‑MDP‑HD: кабель с разъемом Mini DisplayPort со стороны источника над столом и разъемом HDMI Type A со стороны приемника под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.
• FT2A‑CBLR‑1T‑4K‑USBC‑HD: кабель с разъемом USB Type-C® (штекер) на стороне источника над столом и разъемом HDMI Type A (штекер) на стороне приемника под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.

Модуль питания USB-C доступен для поддержки зарядки устройств:

• FT2A‑CBLR‑1T‑VGA: кабель VGA с разъемом HD15 на обоих концах; поддерживает разрешения до Full HD 1080p.
• FT2A‑CBLR‑1T‑AUDIO: Небалансный стереоаудиокабель с разъемом mini-TRS 3,5 мм на обоих концах.
• FT2A‑CBLR‑1T‑CAT6: кабель локальной сети CAT6 с разъемом RJ‑45 на обоих концах.
• FT2A‑CBLR‑1T‑USB: кабель USB 2.0 с разъемом USB Type-A (штекер) на USB Type-B (штекер) под столом для поддержки подключения к кодеку или удлинителю.

ПРИМЕЧАНИЕ: Ретракторы серии FT2A‑CBLR‑1T совместимы только с FlipTops серии FT2 ELEC. Они несовместимы с FlipTops серии FT2 MECH. См. также ретракторы Gravity Cable Retractors серии FT2A‑CBLR‑GR для более дешевой альтернативы.

Основные характеристики

• Возможность подключения к системам управления кабелями FlipTop серии FT2 ELEC
• Механизм втягивания с электроприводом и пружинным приводом
• Кабель плавно вытягивается на расстояние до 5 футов (1,5 м) и аккуратно втягивается нажатием кнопки.
• Интеграция системы управления позволяет осуществлять дистанционное управление отводом
• Гибкая, плоская конструкция кабеля с низким коэффициентом трения
• Мягкие на ощупь фигурные разъемы для удобства использования
• Подсвеченный международный символ обозначает тип разъема
• Активные модели поддерживают цифровые AV-сигналы 4K60 4:4:4
• Поддержка HDR и HDCP 2.2
• Модели 4K доступны для преобразования подключений DisplayPort™ в HDMI®, Mini DisplayPort в DisplayPort, Mini DisplayPort в HDMI и USB-C® в HDMI
• Модуль питания поддерживает мощность до 60 Вт для зарядки через USB-C®
• Пассивные модели доступны для HDMI, VGA, стереозвука, LAN и USB 2.0
• Требуется два слота для модулей на каждом конце ряда модулей FlipTop™
• Возможна установка в середине ряда с использованием дополнительных кронштейнов
• Корпус ретрактора защелкивается на боковой стороне шасси FlipTop под столом.
• Требуется всего лишь 11-5/8 дюйма (295 мм) вертикального зазора под поверхностью стола.
• Обеспечивает длинный хвост длиной 2,75 или 4,75 фута (0,8 или 1,4 м) под столом.
