Кодеры/декодеры

Описание

Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и кабель CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы для любого корпоративного или общеуниверситетского приложения распределения контента 4K. Поддержка High Dynamic Range (HDR10) и соответствия HDCP 2.3 гарантирует максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.

DM-NVX-E760C — это компактный кодер AV-over-IP, разработанный для работы в качестве передатчика. DM-NVX-E760C включает вход DM®, который обеспечивает взаимодействие с выходными устройствами DM 8G+® и передатчиками DM Lite®. Сертифицированный с использованием технологии HDBaseT®, вход DM также совместим со сторонними продуктами HDBaseT.

Распределение видео в реальном времени 4K60

DM-NVX-E760C включает вход DM®, который обеспечивает взаимодействие с выходными устройствами DM 8G+® и передатчиками DM Lite®. Сертифицированный с использованием технологии HDBaseT®, вход DM также совместим со сторонними продуктами HDBaseT.

Система DM NVX разработана для стабильности и максимальной надежности.

Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing

Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM-NVX-E760C может кодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в сети 1 Гбит/с при любом разрешении до 4K60 4:4:4.

Безопасность корпоративного уровня

DM-NVX-E760C включает в себя расширенные функции и протоколы безопасности. Используя аутентификацию 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификацию PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных политик ИТ.

Функциональность кодера

DM-NVX-E760C — это кодер, совместимый с продуктами DM NVX, которые могут функционировать как декодеры. DM-NVX-E760C позволяет передавать AV-сигналы со входа DM по сети на один или несколько декодеров. Функциональность кодера DM-NVX-E760C может использоваться в любой AV-проекте сети DM NVX.

Совместимость с выходными устройствами DM 8G+ и передатчиками DM Lite

Вход DM DM-NVX-E760C можно подключить к выходу DM 8G+ коммутатора DM, передатчика или другого устройства DM. Поддерживаемые выходные устройства DM 8G+ — это DMC-4KZ-CO-HD и DMB-4K-O-C коммутаторов DM, передатчик DM-TX-4KZ-100-C-1G и системы презентаций DMPS3-4K-350-C и DMPS3-4K-250-C.

Вход DM также можно подключить к порту DM Lite передатчика DM Lite. Поддерживаемые передатчики DM Lite — это HD-TX-101-C-E и HD-TX-101-C-1G-E.

Сертификация HDBaseT

Технология Crestron DM 8G+ входа DM разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Вход DM DM-NVX-E760C можно напрямую подключить к источнику, совместимому с HDBaseT. DM-NVX-E760C обеспечивает возможность моста между системой HDBaseT и AV over IP, что приводит к гибридной конструкции системы и плавному пути миграции для существующих решений DM или HDBaseT. Защита инвестиций достигается для приложений, требующих интеграции AV over IP с существующими системами HDBaseT или расширения существующей системы помещения для более широкого распространения.

Предварительный просмотр изображения

Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом DM DM-NVX-E760C. Неподвижные изображения отображаются со скоростью 1 кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.

Генератор тестовых шаблонов

Встроенный генератор тестовых шаблонов можно использовать во время настройки, чтобы убедиться, что потоковая передача видео работает, а также можно использовать в качестве инструмента для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. DM-NVX-E760C может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.

Фиксированная, адаптивная или переменная скорость передачи данных

В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена ​​на фиксированную, адаптивную или переменную:

• Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), задается пользователем и может быть установлена ​​в диапазоне от 200 Мбит/с до 950 Мбит/с.3
• Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, заданная пользователем.
• Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает сбалансированный или несбалансированный стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется с помощью веб-интерфейса или системы управления.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение аудио AES67

Поддержка AES67 позволяет передавать источник HDMI® как 2-канальный поток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 может быть выведен через аналоговый аудиовыход.

Медное и оптоволоконное подключение Ethernet

DM-NVX-E760C включает два порта RJ-45 1000BASE T Ethernet (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP-1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.

Порты Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Остальные порты Ethernet можно использовать для подключения к локальным сетевым устройствам или для последовательного подключения нескольких конечных точек.

Порт Ethernet 1 совместим с PoE++ и UPOE и может питаться от оборудования с источником питания PoE++, такого как Crestron DM-PSU-ULTRA-MIDSPAN (продается отдельно), коммутатора Ethernet, совместимого с PoE++ или UPOE, или стороннего совместимого PSE.

Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP, документ 7977.

Выбор сетевого порта

Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем можно назначать различным типам трафика. Аудио AES67 можно отделить от основной видеосети и сети управления, что приведет к выделенной аудиосети.

Автоматическое подключение «точка-точка»

Подключение «точка-точка» позволяет подключать DM-NVX-E760C напрямую к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео и звука. Вместо подключения к коммутатору Ethernet порт Ethernet 1000BASE-T DM-NVX-E760C подключается напрямую к порту 1000BASE-T декодера.

По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-E760C напрямую к декодеру DM NVX 4K60 4:4:4 или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-E760C и декодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки. Веб-интерфейс или система управления могут использоваться для отключения режима «точка-точка» или для включения автоматического обнаружения соединения «точка-точка».

Настройка через веб-интерфейс

Настройка DM-NVX-E760C выполняется с помощью встроенного веб-интерфейса. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Решение на основе карт высокой плотности

DM‑NVX‑E760C предназначен для установки в шасси карты DMF‑CI‑8, что обеспечивает решение высокой плотности для приложений, требующих нескольких кодеров и декодеров в одной стойке оборудования.

Особенности

• 4K60 4:4:4 видео через стандартный Gigabit Ethernet
• Поддержка видео HDR10
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
• Соответствие HDCP 2.3
• Функциональность кодера для использования с продуктами DM NVX®, которые могут функционировать как декодеры
• Вход DM® для взаимодействия с выходными устройствами DM 8G+® и передатчиками DM Lite®, включая настенные передатчики DM 8G+ и DM Lite
• Сертификация HDBaseT®
• Предварительный просмотр изображения
• Генератор тестовых шаблонов
• Адаптивная скорость передачи данных
• Деэмбедирование аналогового звука
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Медное и оптоволоконное подключение Ethernet
• Выбор сетевого порта
• Автоматическое двухточечное подключение
• Простая настройка через встроенные веб-страницы
• Совместимость с системами управления Crestron® 3 Series® или более поздними версиями
• Упрощенное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-E760C
• Разработан для установки в шасси DMF-CI-8.

Описание

Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы для любого корпоративного или общеуниверситетского приложения распределения контента 4K. Поддержка HDR (High Dynamic Range) и соответствия HDCP 2.3 обеспечивает максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.

DM‑NVX‑D30C — это декодер AV over IP, который занимает один слот шасси карты DMF‑CI‑8. Карта предназначена для работы в качестве приемника в высокоплотной установке в стойку. Благодаря безопасному веб-управлению и управлению, выходу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и медному Ethernet-подключению, DM‑NVX‑D30C предлагает решение декодера для сетевой AV-установки DM NVX любого размера.

Распределение видео 4K60 в реальном времени

Разработанная для требовательных конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing

Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM-NVX-D30C может декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в сети 1 Гбит/с при любом разрешении до 4K60 4:4:4.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность декодера

DM‑NVX‑D30C — это базовая карта декодера, которая получает сигнал от кодера DM NVX и передает его на локальное устройство отображения через выход HDMI. DM‑NVX‑D30C может быстро и легко переключаться между несколькими кодерами в сети. Совместимая с продуктами DM NVX, которые могут функционировать как кодеры, DM‑NVX‑D30C может использоваться в любой AV-схеме сети DM NVX.

Предварительный просмотр изображения

Предварительный просмотр изображения предоставляет неподвижные изображения (миниатюры), которые показывают текущее видео, отображаемое выходом декодера DM NVX. Неподвижные изображения отображаются со скоростью один кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.

Фоновое изображение для отображения на экране

Изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений, что обеспечивает общую емкость хранения до 100 МБ.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется с помощью системы управления или веб-браузера.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение звука AES67

Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом. Полученный аудиопоток AES67 можно объединить с видео, а затем вывести через выход HDMI и аналоговый аудиовыход.

Подключение по медному Ethernet

DM‑NVX‑D30C включает один порт RJ-45 1000BASE‑T Ethernet.

Автоматическое подключение «точка-точка»

Подключение «точка-точка» позволяет подключать DM-NVX-D30C напрямую к кодеру DM NVX 4K60 4:4:4 для потоковой передачи видео и аудио. Вместо подключения к коммутатору Ethernet порт Ethernet 1000BASE-T декодера подключается напрямую к порту 1000BASE-T кодера.

По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-D30C напрямую к кодеру DM NVX 4K60 4:4:4 или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-D30C и кодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки; однако для CEC (Consumer Electronics Control) требуется система управления.

Управление устройством CEC

Под управлением системы управления DM‑NVX‑D30C может управлять устройством отображения через CEC по соединению HDMI, что потенциально устраняет необходимость в специальных последовательных кабелях или ИК-излучателях.

COM-порт, ИК-порт и CEC через выход HDMI также могут позволить устройству отображения автоматически включаться или выключаться без использования системы управления.

Настройка через веб-интерфейс

Настройка DM-NVX-D30C выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или с виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Для приложений небольшого и среднего размера сеть конечных точек DM NVX можно настроить и контролировать с помощью системы управления. Для более крупных корпоративных и общеуниверситетских приложений маршрутизации сигналов добавление виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) улучшает и оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Решение на основе карт высокой плотности

DM‑NVX‑D30C предназначен для установки в шасси карты DMF‑CI‑8, что обеспечивает решение высокой плотности для приложений, требующих нескольких кодеров и декодеров в одной стойке оборудования.

Особенности

• Видео 4K60 4:4:4 по стандартному Gigabit Ethernet
• Поддержка видео HDR10, HDR10+ и Dolby Vision®
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES‑128
• Совместимость с HDCP 2.3
• Функциональность декодера для использования с продуктами DM NVX®, которые могут работать как кодеры
• Один выход HDMI®
• Предварительный просмотр изображения
• Фоновое изображение для отображения на экране
• Деэмбедирование аналогового звука
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Подключение по медному Ethernet
• Автоматическое двухточечное соединение
• Управление устройством через CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с системами управления Crestron® 3‑Series® или более поздними версиями
• Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-D30C
• Разработан для установки в шасси DMF‑CI‑8

Описание

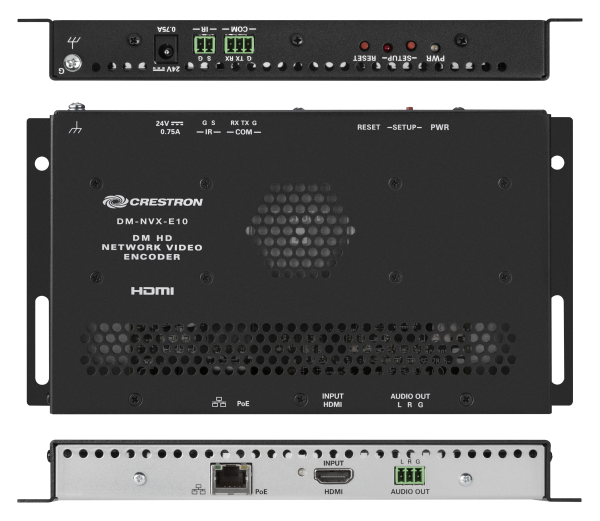

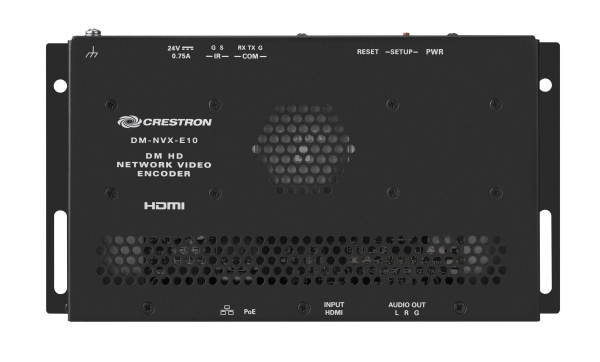

DM-NVX-E10 — это компактный кодер AV-over-IP, предназначенный для передачи видео с разрешением до 1080p 4:4:4 по стандартному Gigabit Ethernet. Благодаря защищенному веб-управлению и управлению, входу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и медному Ethernet-подключению с поддержкой PoE, DM-NVX-E10 представляет собой решение для кодирования, которое предлагает оптимизацию цены и производительности в сетевой AV-установке DM NVX любого размера.

Производительность видео 1080p60 в реальном времени

Спроектированный для требовательных конференц-залов и учебных аудиторий, DM-NVX-E10 обеспечивает производительность видео 1080p60 в реальном времени для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность кодировщика

Кодер DM-NVX-E10 имеет один вход HDMI, который позволяет подключать ноутбук, камеру или другой источник мультимедиа через кабель HDMI, а затем передавать по сети на один или несколько декодеров.1 Совместимый с DM-NVX-D10 и другими продуктами DM NVX, которые могут функционировать как декодеры, DM-NVX-E10 может использоваться в любой сетевой AV-схеме DM NVX.

Фиксированная или адаптивная скорость передачи данных

Скорость передачи данных потока может быть установлена ​​на фиксированную или адаптивную скорость передачи данных. Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена ​​на значение в диапазоне от 200 Мбит/с до 950 Мбит/с.

Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена ​​на 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, заданная пользователем.

Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или включения функции адаптивной скорости передачи данных.

Деэмбеддинг аналогового звука

Аналоговый аудиовыход обеспечивает стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала можно регулировать с помощью веб-интерфейса или системы управления.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Встраивание и извлечение звука AES67

Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 может быть выведен через аналоговый аудиовыход.

Подключение по медному Ethernet

DM-NVX-E10 включает один порт RJ-45 1000BASE‑T Ethernet.1 Порт совместим с PoE, что позволяет устройству получать питание через коммутатор PoE Ethernet.3 Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP.

Автоматическое соединение «точка-точка»

Соединение «точка-точка» позволяет подключать DM-NVX-E10 напрямую к DM-NVX-D10, DM-NVX-D20 или DM-NVX-D200 для потоковой передачи видео и аудио. Вместо подключения к коммутатору Ethernet, порт Ethernet 1000BASE-T DM-NVX-E10 напрямую подключается к порту 1000BASE-T декодера. По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-E10 напрямую к декодеру или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-E10 и декодером устройства работают в режиме «точка-точка» без необходимости дополнительной настройки. Для отключения режима «точка-точка» или включения автоматического обнаружения соединения «точка-точка» можно использовать веб-интерфейс или систему управления.

Управление устройством через RS-232, ИК и CEC

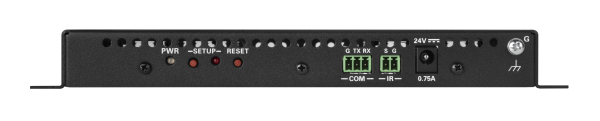

DM-NVX-E10 включает встроенные порты COM (RS-232) и ИК для управления исходными устройствами под управлением системы управления. Дополнительные возможности управления предоставляются CEC (Consumer Electronics Control) через соединение HDMI. Под управлением системы управления DM-NVX-E10 может управлять исходным устройством через CEC, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

Настройка через веб-интерфейс

Настройка DM-NVX-E10 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются посредством интеграции с системой управления или с виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Компактная конструкция для поверхностного монтажа

DM-NVX-E10 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается под столешницей или внутри кафедры, тележки AV или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней панели устройства, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание осуществляется через PoE или дополнительный блок питания (приобретается отдельно).

Особенности

• Поддержка разрешений видео до 1080p 4:4:4 по стандартному Gigabit Ethernet
• Производительность видео в реальном времени по сети
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES‑128
• Соответствие HDCP 1.4
• Функциональность кодера для использования с DM-NVX-D10 или другими продуктами DM NVX®, которые могут работать как декодеры
• Один вход HDMI®
• Фиксированная или адаптивная скорость передачи данных
• Аналоговое аудиодеэмбедирование
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Медное Ethernet-подключение с Поддержка PoE
• Автоматическое соединение точка-точка с DM-NVX-D10, DM-NVX-D20 или DM-NVX-D200
• Управление устройством через RS-232, ИК и CEC
• Простая настройка с помощью встроенных веб-страниц
• Совместимость с системами управления Crestron® 3-Series® или более поздними версиями
• Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-E10
• Компактная конструкция для монтажа на поверхност
• Питание через PoE или дополнительный блок питания (приобретается отдельно)

Описание

DM-NVX-D10 — это компактный декодер AV over IP, предназначенный для приема видео с разрешением до 1080p 4:4:4 по стандартному Gigabit Ethernet. Благодаря безопасному веб-управлению и управлению, выходу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и медному Ethernet-подключению с поддержкой PoE, DM-NVX-D10 представляет собой решение для декодера, которое предлагает оптимизацию цены и производительности в сетевой AV-установке DM NVX® любого размера.

Производительность видео 1080p60 в реальном времени

Спроектированный для требовательных конференц-залов и учебных аудиторий, DM-NVX-D10 обеспечивает производительность видео 1080p60 в реальном времени для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Безопасность корпоративного уровня

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.

Функциональность декодера

DM-NVX-D10 обеспечивает функциональность декодера, разработанную для использования с кодером DM-NVX-E10. Как DM-NVX-D10, так и DM-NVX-E10 поддерживают разрешения до 1080p60. DM-NVX-D10 получает сигнал от DM-NVX-E10 и передает его на локальное устройство отображения через выход HDMI.

Не рекомендуется использовать DM-NVX-D10 с кодерами 4K60 4:4:4 (например, серия DM-NVX-36x[C]) или кодерами 4K60 4:2:0 (серия DM-NVX-E20), чтобы сохранить более высокие разрешения, поддерживаемые кодерами 4K60 4:4:4 и 4:2:0.

Деэмбедирование аналогового звука

Аналоговый аудиовыход обеспечивает стереосигнал линейного уровня для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется через систему управления или веб-браузер.

7.1 Surround Sound Audio

Технология DM NVX поддерживает передачу без потерь аудиосигналов 7.1 Surround Sound, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM.

Вложение и извлечение звука AES67

Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства. Полученный аудиопоток AES67 можно объединить с видеосигналом, а затем вывести через выход HDMI и аналоговый аудиовыход.

Подключение по медному кабелю Ethernet

DM-NVX-D10 включает один порт Ethernet RJ-45 1000BASE‑T.1 Порт совместим с PoE, что позволяет устройству получать питание через коммутатор PoE Ethernet.3 Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP.

Автоматическое соединение «точка-точка» с DM-NVX-E10

Подключение «точка-точка» позволяет подключать DM-NVX-D10 напрямую к DM-NVX-E10 для потоковой передачи видео и аудио. Вместо подключения к коммутатору Ethernet, порт Ethernet 1000BASE-T DM-NVX-D10 напрямую подключен к порту 1000BASE-T DM-NVX-E10. По умолчанию режим «точка-точка» автоматически определяет, подключен ли DM-NVX-D10 напрямую к DM-NVX-E10 или к коммутатору 1000BASE-T. При обнаружении прямого соединения между DM-NVX-D10 и DM-NVX-E10 устройства работают в режиме «точка-точка» без необходимости дополнительной настройки. Веб-интерфейс или система управления могут использоваться для отключения режима «точка-точка» или для включения автоматического определения подключения «точка-точка».

Управление устройством через RS-232, ИК и CEC

DM-NVX-D10 включает встроенные порты COM (RS-232) и ИК для управления устройствами под управлением системы управления. Дополнительные возможности управления предоставляются CEC (Consumer Electronics Control) через соединение HDMI. Под управлением системы управления DM-NVX-D10 может управлять устройством отображения через CEC, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

COM-порт, ИК-порт и CEC через выход HDMI также могут позволить устройству отображения включаться или выключаться автоматически без использования системы управления.

Настройка через веб-интерфейс

Настройка DM-NVX-D10 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечивается за счет интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.

Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director

Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Компактная конструкция для поверхностного монтажа

DM-NVX-D10 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается за плоским дисплеем, над потолочным проектором или внутри тележки AV или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней панели устройства, что обеспечивает оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание осуществляется через или дополнительный блок питания (продается отдельно).

Особенности

• Поддержка видеоразрешений до 1080p 4:4:4 по стандартному Gigabit Ethernet
• Производительность видео в реальном времени по сети
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES‑128
• Соответствие HDCP 1.4
• Функциональность декодера, разработанная для использования с кодером DM-NVX-E10, и поддержка других продуктов DM NVX®, которые могут работать как кодеры
• Один выход HDMI®
• Аналоговое деэмбедирование звука
• 7.1-канальный объемный звук
• Внедрение и деэмбедирование звука AES67
• Подключение по медному Ethernet с поддержкой PoE
• Автоматическое двухточечное соединение с DM-NVX-E10
• Управление устройством через RS-232, ИК и CEC
• Простая настройка с помощью встроенных веб-страниц
• Совместимость с Crestron® Системы управления 3-Series® или более поздние версии
• Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
• Поддержка технологии .AV Framework™
• Поддержка сервиса XiO Cloud®
• Поддержка ОС Crestron Home®
• API для полного управления DM-NVX-D10
• Компактная конструкция для поверхностного монтажа
• Питание через PoE или дополнительный блок питания (приобретается отдельно)
