Описание

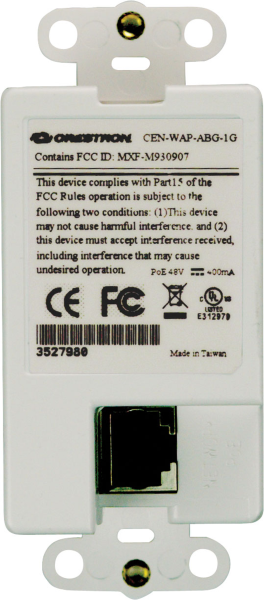

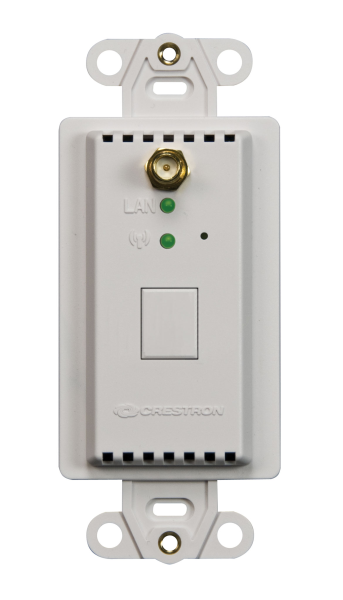

Беспроводная точка доступа CEN-WAP-ABG-1G обеспечивает беспроводную связь Wi-Fi для сенсорных экранов Crestron® Wi-Fi, систем управления, компьютеров и других устройств. Благодаря поддержке 802.11 a, b и g, простой настройке, установке заподлицо и всесторонним возможностям безопасности и управления CEN-WAP-ABG-1G представляет собой идеальное решение беспроводной точки доступа для любого приложения.
Профессиональная установка
CEN-WAP-ABG-1G удобно монтируется в стандартное 1-ганговое гипсовое кольцо или настенную коробку для чистой, профессиональной установки. Его текстурированная белая отделка идеально сочетается с популярными готовыми лицевыми панелями. Монтаж в стойку также возможен с использованием сторонней панели для монтажа в стойку.
Однопроводное подключение
PoE (Power over Ethernet) питает CEN-WAP-ABG-1G прямо через проводку локальной сети, устраняя необходимость в отдельном блоке питания. Инжектор PoE (PWE-4803RU) просто подключается последовательно с кабелем CAT5, что позволяет устанавливать его в удобном месте на расстоянии до 328 футов (100 м) от беспроводной точки доступа. Или, используя коммутатор Crestron PoE (CEN-SW-POE-5, CEN-SWPOE-16 или CEN-SWPOE-24), несколько точек доступа могут питаться из одного централизованного места, что упрощает проектирование и подключение.
Конфигурация не требуется
Используя CEN-WAP-ABG-1G, можно быстро и легко установить безопасное соединение Wi-Fi с сенсорным экраном прямо из коробки. Каждая беспроводная точка доступа поставляется с уникальным сетевым именем и сетевым ключом, напечатанными на съемной наклейке прямо на передней панели устройства. Ввод этой информации на сенсорном экране — все, что требуется для завершения подключения. Каждое сетевое имя и ключ уникальны, поэтому несколько точек доступа могут быть установлены в одном и том же районе без возникновения проблем с подключением.
Управление веб-браузером
Для приложений, требующих более индивидуальной конфигурации, CEN-WAP-ABG-1G имеет встроенные инструменты управления на основе браузера. Из любого веб-браузера простой мастер настройки позволяет вам просто выбрать сценарий, например, автономную сеть или среду с высоким уровнем безопасности, и применяет необходимые параметры конфигурации для вас. Пошаговые инструкции предоставляются для подключения любого сенсорного экрана Crestron Wi-Fi к сети, со списком отображения, показывающим состояние всех связанных сенсорных экранов и других беспроводных клиентов. Помимо мастера, для опытных пользователей и системных администраторов доступны более комплексные параметры конфигурации и безопасности.
Безопасность
CEN-WAP-ABG-CM поддерживает шифрование WEP до 152 бит, а также более продвинутые методы аутентификации и шифрования WPA и WPA2 для создания безопасной и защищенной беспроводной сети дома или в офисе.
DHCP-сервер
CEN-WAP-ABG-1G может автоматически назначать IP-адреса сенсорным экранам и другим клиентским устройствам с помощью DHCP (протокола динамической конфигурации хоста).
Фильтрация MAC-адресов
Можно предотвратить подключение неавторизованных устройств к беспроводной сети, максимально увеличивая пропускную способность для управления и потоковой передачи AV-сигналов для поддержки только указанных вами сенсорных экранов, компьютеров и других устройств.
Регистрация событий
Для облегчения устранения неполадок CEN-WAP-ABG-1G сохраняет историю последних 500 клиентских подключений, отключений и событий сбоев, а также включает в себя полезную информацию, такую как причина отключения или сбоя.
Режим моста
Эта полезная функция позволяет использовать CEN-WAP-ABG-1G для добавления беспроводного подключения Wi-Fi к любому устройству с портом Ethernet или для расширения локальной сети через беспроводное соединение везде, где невозможно проложить кабель CAT5.
Ethernet-транзит
Порт Ethernet доступен на передней панели CEN-WAP-ABG-1G, обеспечивая удобное подключение к локальной сети для компьютеров и сенсорных экранов. Этот порт можно отключить с помощью программного обеспечения, если он не требуется.
Основные характеристики
- Точка беспроводного доступа Wi-Fi Crestron
- Поддерживает протоколы 802.11a, 802.11b и 802.11g
- Привлекательный дизайн для настенного монтажа
- Однопроводное подключение с использованием Power over Ethernet
- Обеспечивает простое подключение сенсорного экрана за считанные секунды
- Конфигурация и управление через веб-браузер
- WEP, WPA и WPA2 с безопасностью TKIP и AES
- Встроенный DHCP-сервер
- Бортовая регистрация событий
- Настройка и управление SNMP и uPnP
- Режим моста для беспроводной связи LAN-to-LAN
- Интерфейс системы управления Ethernet
- Порт LAN pass-thru на передней панели
- Антенна удлиняется с помощью дополнительного ANT-EXT
| Способ монтажа | Устанавливается в 1-секционное или большее гипсовое кольцо (рекомендуется) или в электрическую коробку (минимум 2,5 дюйма глубиной) |
| Материал корпуса | Пластик, белая текстурированная отделка |
| Питание PoE | Питание через Ethernet Устройство PoE с питанием по стандарту IEEE 802.3af класса 0 |
| Рабочие температуры | от 0° до 40°C |
| Относительная влажность | от 10% до 90% |
| Разъемы передней панели | Антенное соединение для прилагаемой антенны Сетевой проходной 8-проводной RJ45, гнездо, с 2 светодиодными индикаторами; Порт Ethernet 10Base-T/100Base-TX, отключаемый; Зеленый светодиод указывает на состояние соединения и активность; Янтарный светодиод указывает на состояние соединения 100Base-T |
| Тепловыделение | 11 БТЕ/ч |
| Приемопередатчик | IEEE 802.11a/b/g Wi-Fi (5,8 или 2,4 ГГц 2-сторонний RF); 64, 128 и 152-битное WEP-шифрование; WPA и WAP2 с TKIP и AES |
| Мощность передачи | до 19 дБм |
| Разъемы задней панели | PoE 8-проводной RJ45, гнездо; Порт Ethernet 10Base-T/100Base-TX, совместимый с Power over Ethernet; Подключается к локальной сети через источник питания PoE, совместимый с 802.3af |
| Ethernet | 10/100 Мбит/с, автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, DHCP-клиент и сервер, SNMP, совместимость с IEEE 802.3af |
| Габариты (ВхШхГ), см | 10.6 x 4.4 x 7.3 см. |
| Вес, кг | 4.7 унции (133 г) |
Описание

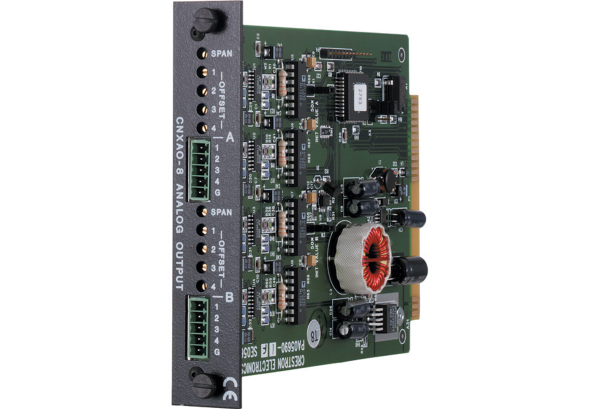

CNXAO-8 устанавливается в любой слот расширения Y-Bus системы управления 2-й серии для обеспечения восьми регулируемых аналоговых выходных портов.

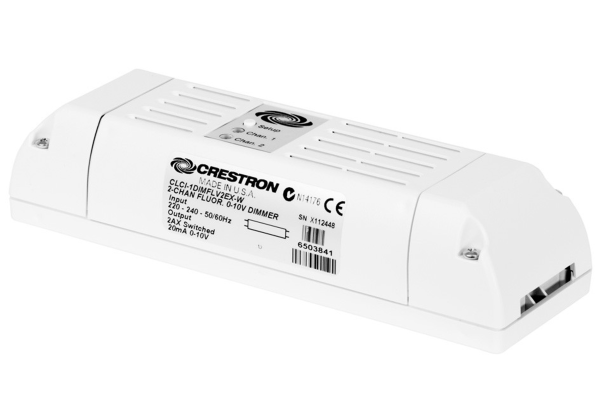

Описание
CLCI-1DIMFLV2EX-W — это двухканальный диммер 0–10 В, способный управлять двумя независимыми нагрузками освещения 230 В переменного тока. Его сверхтонкий дизайн позволяет устанавливать его на потолке, на светильнике или рядом с ним. Устройство CLCI, работающее на технологии infiNET EX®, взаимодействует по беспроводной связи с системой управления Crestron®, что делает его идеальным как для новых, так и для модернизированных приложений. Кроме того, диммер устанавливается в линию без необходимости какой-либо специальной проводки и может управляться с помощью стандартного выключателя света.
Простая сквозная проводка
Питание каждого диммера осуществляется через набор клемм, используемых для питания устройства. Второй набор клемм высокого напряжения, соединенных параллельно, обеспечивает быструю и чистую установку при развертывании нескольких блоков CLCI. Нет необходимости в соединительных проводах или дополнительных распределительных коробках; просто соедините несколько CLCI вместе «цепочкой». В некоторых случаях модернизации это позволяет создавать больше зон из того, что было изначально подключено.
Управление «из коробки» с помощью стандартного переключателя
CLCI-1DIMFLV2EX-W использует либо кратковременный, либо поддерживаемый выключатель для обеспечения замыкания, например, стандартный выключатель освещения. Стандартный выключатель освещения, который продается в любом хозяйственном магазине, является экономически эффективным решением для основных функций включения и выключения. Кнопочный выключатель кратковременного действия можно использовать, когда приложение требует регулировки яркости нагрузки. Кнопочный выключатель кратковременного действия можно настроить так, чтобы нажатие кнопки включало и выключало подключенную нагрузку, а нажатие и удерживание кнопки увеличивало или уменьшало яркость нагрузки.
Полный контроль Crestron
Поскольку он подключен к системе Crestron, CLCI-1DIMFLV2EX-W также может управляться с любой клавиатуры, сенсорной панели, пульта дистанционного управления или мобильного устройства. Свяжите датчики присутствия и фотоэлементы вместе с программным обеспечением Crestron Fusion RV® для комплексного решения для эффективного управления активами помещения.
Простая настройка
Настройка проста, особенно при использовании подключенного поддерживаемого или мгновенного переключателя. Определенная серия нажатий кнопок инициирует режим получения беспроводного устройства, поэтому нет необходимости подниматься по лестнице, чтобы подключить устройство к сети infiNET EX.
infiNET EX
Сверхнадежная беспроводная технология infiNET EX обеспечивает устойчивую двустороннюю радиочастотную связь по всему жилому или коммерческому зданию без необходимости в физической проводке управления. Используя топологию ячеистой сети 2,4 ГГц, каждое устройство infiNET EX функционирует как расширитель, передавая сигналы команд всем остальным устройствам infiNET EX в пределах диапазона (примерно 150 футов или 46 метров в помещении), гарантируя, что каждая команда достигнет своего предполагаемого пункта назначения без сбоев.
CLCI-1DIMFLV2EX-W взаимодействует с системой управления Crestron® через беспроводной шлюз infiNET EX (модель CEN-RFGW-EX, DIN-AP3MEX или MC3). В одной беспроводной сети может сосуществовать до 100 устройств infiNET EX, и каждое устройство, добавляемое в сеть, эффективно увеличивает диапазон и стабильность всей сети, предоставляя несколько избыточных путей прохождения сигнала. Встроенная функция динамического распределения частот непрерывно отслеживает условия радиочастот, автоматически выбирая наиболее чистый канал для предотвращения помех от соседних сетей, беспроводных телефонов и микроволновых печей.
Основные характеристики
- Компактный 2-канальный диммер 0-10 В для новых и модернизированных приложений
- Два независимо управляемых зонных выхода
- Управление любым осветительным прибором с помощью Crestron®
- Никакой специальной проводки — устанавливается в линию с прибором
- Максимальная нагрузочная способность 500 ВА на канал
- Надежная беспроводная связь с использованием технологии infiNET EX®
- Локальное управление для тестирования и обслуживания
- Встроенная поддержка управления с помощью стандартного мгновенного или постоянного переключателя
- Настройка с помощью встроенной кнопки или подключенного переключателя
- Последовательное подключение модулей для простоты развертывания
- Работает в диапазоне напряжений 220-240 В переменного тока.
| Вес, кг | 199 г (7 унций) |

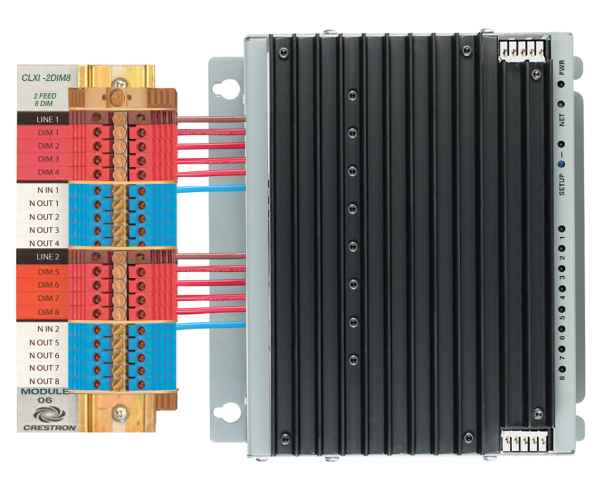

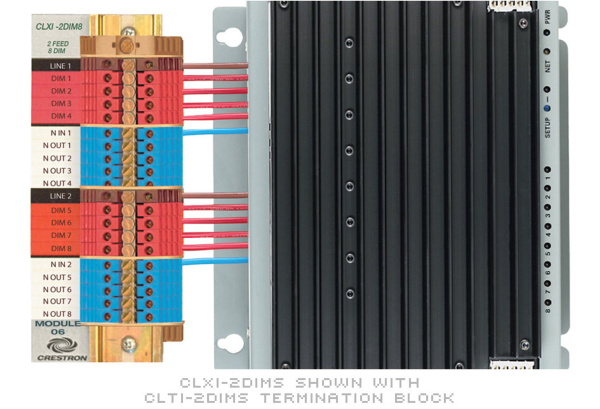

Описание
Как часть полной системы освещения Crestron, модуль управления освещением CLXI-2DIM8 обеспечивает 8 каналов диммирования для ламп накаливания 230 В, магнитных низковольтных, неоновых/холодных катодов и диммируемых 2-проводных люминесцентных нагрузок. CLXI-2DIM8 фактически состоит из двух независимых 4-канальных диммеров в одном модуле. Каждый канал рассчитан на 2300 Вт, а общая мощность модуля составляет 5980 Вт при питании от двух отдельных линий по 16 А. На каждом выходе канала предусмотрены реле с воздушным зазором, что позволяет обслуживать отдельные цепи без отключения всего модуля.
Диммеры серии CLXI тщательно спроектированы с использованием симисторов 40 А и радиаторов увеличенного размера для максимальной надежности. Раздельные трансформаторы и заземленная электроника обеспечивают превосходную производительность. Мерцание лампы сведено к минимуму благодаря инновационной технологии обнаружения перехода через ноль Crestron, подкрепленной фирменной прошивкой. Конвекционное охлаждение, не требующее особого обслуживания, обеспечивает тихую и бесперебойную работу.
Функция переопределения позволяет настроить каждый канал на предустановленное состояние во время настройки. В случае, если по какой-либо причине связь Cresnet® будет нарушена, можно использовать простое замыкание контактов для активации предустановок переопределения.
CLXI-2DIM8 занимает одномодульное пространство в любом корпусе автоматизации CAEN или CAENIB. Оконцевание высоковольтной проводки к модулю облегчается клеммной колодкой CLTI-2DIM8, которая продается отдельно, чтобы обеспечить окончание проводки в любое время до установки модуля. Модули CLXI управляются профессиональными системами управления автоматикой PAC2 и PAC2M через сеть Cresnet. 5-проводная связь обеспечивает шинную передачу сигналов Cresnet и переопределения между модулями внутри корпуса (в комплект входят соединительные перемычки).
| Вес, кг | 4.50 фунта (2.04 кг) |

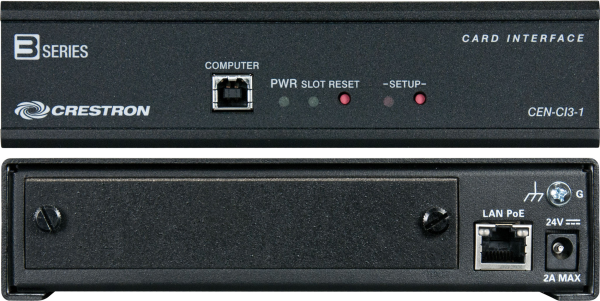

Описание
Crestron® CEN-CI3-1 — это компактное устройство, разработанное для предоставления универсального интерфейса управления и решения расширения с использованием любой одной карты управления 3-Series®. Оно используется для расширения портов управления системы управления 3-Series® и может быть установлено вместе с системой управления в центральном шкафу оборудования или расположено удаленно рядом с управляемым устройством(ами). Его можно установить в стойку, разместить на полке или прикрепить под столом.[1] Оно взаимодействует с системой управления через Ethernet и может питаться через PoE или выделенный блок питания 24 В.
CEN-CI3-1 принимает одну карту управления 3-Series (продается отдельно). Доступны карты управления для поддержки двунаправленных RS-232, 422 или 485; ИК или одностороннего последовательного; аналоговых входов 0–10 В; цифровых логических входов или выходов; и низковольтных релейных выходов.
Особенности
- Принимает одну карту управления 3-Series®
- Обеспечивает расширение порта управления для любой системы управления 3-Series®
- Питание через PoE или внешний блок питания
- Одноместный, половинной ширины, монтируется в 19-дюймовую стойку
- Монтируется под столом
| Способ монтажа | Отдельно стоящий, с возможностью установки под столом или в 19-дюймовую стойку половинной ширины высотой 1RU !~ (клеящиеся ножки входят в комплект, комплекты для установки под столом и в стойку продаются отдельно) |
| Разъём переменного тока | 2,1 x 5,5 мм, вход 24 В |
| Материал корпуса | Металл, черное покрытие, вентилируемые боковины |
| Питание PoE | 8-контактный разъем RJ45, гнездо; !~ порт Ethernet 10Base-T/100Base-TX/1000Base-T; !~ 802.3at Тип 1 (совместимо с 802.3af) Класс 0 (12,95 Вт) |
| USB | Для компьютерной консоли |
| Блок питания | 2 А при 24 В постоянного тока |
| Рабочие температуры | от 5° до 45° C |
| Относительная влажность | от 10% до 90% |
| Заземление | винт 6-32, клемма заземления корпуса |
| Разъемы передней панели | USB Type B, USB 2.0 (Для настройки) |
| Тепловыделение | <1 БТЕ/час без карт с использованием блока питания 24 В, 5 БТЕ/час без карт с использованием PoE |
| Ethernet | 10/100/1000 Мбит/с, автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, DHCP, совместимость с IEEE 802.3at Type 1 |
| Габариты (ВхШхГ), см | 4,4 x 18 x 25,6 |
| Вес, кг | 0.91 |
Описание

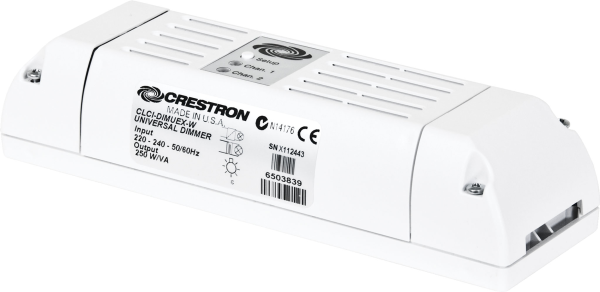

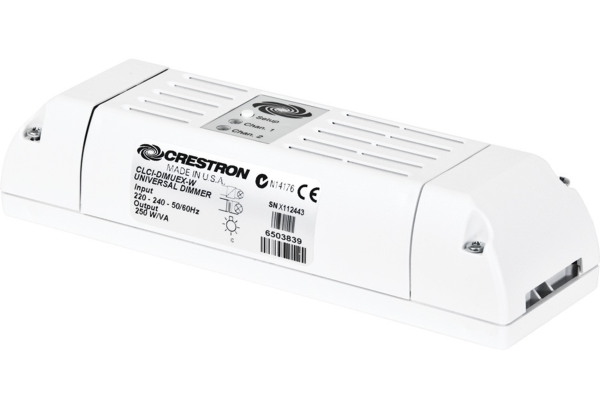

CLCI-DIMUEX-W — универсальный диммер, способный регулировать яркость осветительных нагрузок 230 В переменного тока. Его сверхтонкий дизайн позволяет устанавливать его на потолке, рядом с осветительным прибором или около него. CLCI‑DIMUEX‑W взаимодействует с системой управления Crestron с помощью беспроводной технологии infiNET EX®, что делает его идеальным как для новых, так и для модернизированных приложений.
CLCI‑DIMUEX‑W устанавливается в линию, не требуя специальной проводки, и может управляться с помощью стандартного выключателя освещения.
Универсальное затемнение
CLCI‑DIMUEX‑W поддерживает диммируемые лампы накаливания, вольфрамово-галогеновые, магнитные низковольтные, электронные низковольтные и диммируемые нагрузки CFL. Схема обнаружения нагрузки автоматически определяет режим диммирования прямой или обратной фазы. Два набора винтовых клемм (внутренне соединенных параллельно) позволяют легко подключать более одной нагрузки мощностью до 300 Вт/ВА.
Простая сквозная проводка
CLCI‑DIMUEX‑W питается с помощью набора высоковольтных винтовых клемм и имеет второй набор клемм, которые подключаются параллельно для легкого последовательного подключения дополнительных устройств серии CLCI. Это обеспечивает быструю и чистую установку при развертывании нескольких устройств CLCI и устраняет необходимость в дополнительных разъемах проводов или дополнительных распределительных коробках. В некоторых приложениях по модернизации это позволяет создавать больше зон из того, что было изначально подключено.
Управление «из коробки» с помощью стандартного переключателя
CLCI‑DIMUEX‑W обеспечивает встроенную поддержку для приложений, которым требуется базовое управление нагрузкой с использованием экономичного поддерживаемого или мгновенного переключателя для управления нагрузкой. Используйте поддерживаемый или мгновенный переключатель для выполнения базового управления включением и выключением. Мгновенный переключатель также может использоваться для базового управления затемнением путем нажатия и удерживания кнопки.
Полный контроль Crestron
Подключение к системе управления Crestron позволяет управлять CLCI‑DIMUEX‑W с любой клавиатуры, сенсорной панели, пульта дистанционного управления или мобильного устройства. Свяжите датчики присутствия и фотоэлементы с программным обеспечением Crestron Fusion® для комплексного решения для эффективного управления энергией.
Простая настройка
Настройка проста, особенно при использовании подключенного поддерживаемого или мгновенного переключателя. Определенная серия нажатий кнопок инициирует режим получения беспроводного устройства, поэтому нет необходимости подниматься по лестнице, чтобы подключить устройство к сети infiNET EX.
InfiNET EX™ Коммуникации
Беспроводная технология infiNET EX обеспечивает двустороннюю радиочастотную связь по всему жилому или коммерческому зданию без необходимости в физической проводке управления. Каждое устройство infiNET EX действует как расширитель, отправляя сигналы команд другим устройствам infiNET EX в радиусе действия (приблизительно 150 футов (46 м) в помещении) для обеспечения надежности и стабильности.
Устройство взаимодействует с системой управления через беспроводной шлюз Crestron (приобретается отдельно). В беспроводной сети может одновременно работать до 100 устройств infiNET EX.
Примечание : Любое устройство infiNET EX, которое обеспечивает функциональность расширителя, эффективно расширит диапазон беспроводной сети за пределы первоначального диапазона шлюза. Устройства infiNET EX с питанием от батареи не обеспечивают функциональность расширителя. Также доступен специальный беспроводной расширитель infiNET EX (CLW-EXPEX, продается отдельно).
Основные характеристики
- 1-канальный универсальный диммер
- Обеспечивает управление осветительными приборами
- Компактная конструкция для поверхностного монтажа для новых или модернизированных приложений
- Никакой специальной проводки — устанавливается в линию с устройством
- Номинальная мощность нагрузки 300 Вт/ВА
- Беспроводная связь infiNET EX® обеспечивает надежную работу
- Локальное управление для настройки
- Встроенная поддержка управления с помощью стандартного мгновенного или постоянного переключателя
- Настройка с помощью встроенной кнопки или подключенного переключателя
- Последовательное подключение модулей для простоты развертывания
- Работает от сети переменного тока напряжением 220-240 В.
- Клеммные соединения с невыпадающими винтами
| Вес, кг | 189 г (6.7 унций) |
Описание

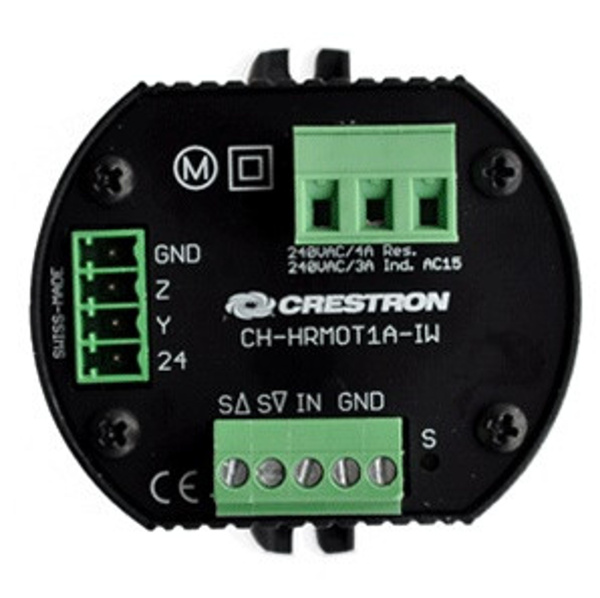

CH-HRMOT1A-IW позволяет управлять электрическими шторами, занавесками, шторами и ставнями через Cresnet® или напрямую с помощью внешних кнопок. Встроенная логика блокировки позволяет легко программировать CH-HRMOT1A-IW для безотказной работы.
Дополнительные входы
Для управления CH-HRMOT1A-IW с помощью внешних кнопок предусмотрены дополнительные входы «вверх/вниз».Компактный дизайн
Компактная конструкция позволяет устанавливать CH-HRMOT1A-IW в узких, труднодоступных местах. Идеально подходит для модернизационных решений.Креснет®
CH-HRMOT1A-IW взаимодействует с процессором автоматизации DIN-AP2 2-й серии или другими системами управления Crestron 2-й/3-й серии™ через сеть управления Cresnet.Основные характеристики
- Контроллер двигателя для установки в стену
- Возможности модернизации
- Входы для локальной панели управления
- Дополнительный цифровой вход
- Cresnet® коммуникации

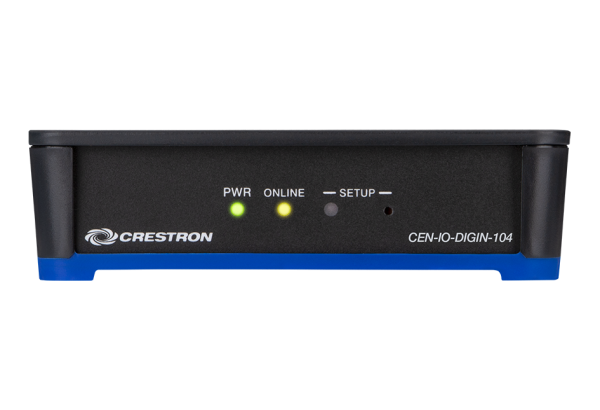

Описание

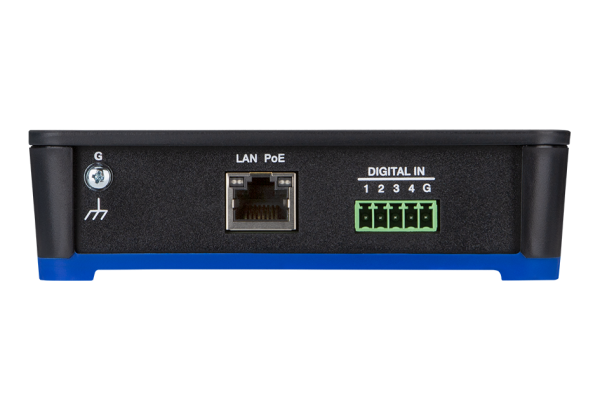

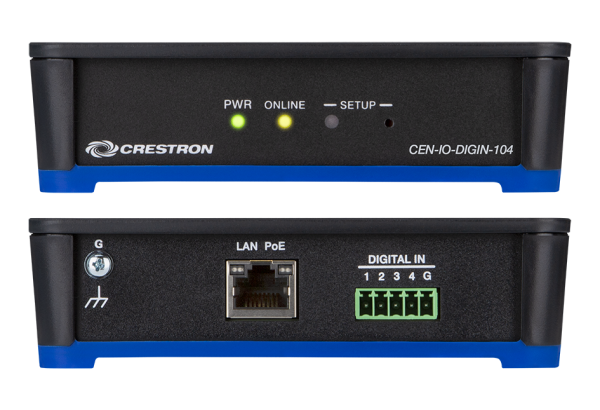

Crestron® CEN-IO-DIGIN-104 — это компактный и экономичный проводной модуль ввода/вывода, разработанный для простого расширения доступных цифровых входов в коммерческой или жилой системе. Небольшой форм-фактор позволяет размещать CEN-IO-DIGIN-104 практически в любом месте с возможностью крепления его к плоской поверхности или DIN-рейке с помощью прилагаемого монтажного кронштейна. Четыре встроенных цифровых входа обеспечивают прямую интеграцию со всеми видами стороннего оборудования.
CEN-IO-DIGIN-104 подключается к локальной сети с помощью доступного подключения LAN, что позволяет удаленно управлять и контролировать подключенное оборудование с компьютера или планшета. Питание удобно подается на CEN-IO-DIGIN-104 через PoE (Power over Ethernet) или систему управления Crestron, что устраняет необходимость в локальном источнике питания или дополнительной проводке.
Протоколы безопасности:
CEN-IO-DIGIN-104 поддерживает следующие протоколы безопасности для защиты от прерываний обслуживания и вредоносных вторжений:
- TLS 1.2 для подключений веб-сервера и системы управления
- Локальная аутентификация для подключений консоли, веб-сервера и системы управления
- SSL для подключений консоли
Питание через Ethernet
Используя технологию PoE, CEN-IO-DIGIN-104 получает рабочее питание непосредственно через проводку LAN. PoE устраняет необходимость в локальном источнике питания или какой-либо выделенной проводке питания. Инжектор PoE (PWE-4803RU) просто подключается в линию с кабелем LAN в любом удобном месте. Коммутаторы Crestron PoE (CEN-SW-POE-5 или CEN-SWPOE-16) также могут использоваться для предоставления полного сетевого решения со встроенным PoE. Все инжекторы PoE и коммутаторы продаются отдельно.
Дружественный интегратору корпус
CEN-IO-DIGIN-104 имеет форм-фактор Crestron IFE, компактный дизайн «дружественного интегратору корпуса», который подходит практически для любого места и обеспечивает различные варианты установки. Его форма позволяет устанавливать несколько устройств, совместимых с CEN-IO и другими IFE. С помощью прилагаемого монтажного кронштейна его можно закрепить на любой плоской поверхности или защелкнуть на стандартной DIN-рейке. Также доступны комплекты для монтажа в стойку и на столб.[1]
Особенности
- Компактный, экономичный проводной модуль ввода-вывода Ethernet
- Обеспечивает четыре цифровых входа
- Настройка установщика с помощью программного обеспечения Crestron Toolbox™ или веб-браузера
- Поддержка протоколов TLS 1.2, локальной аутентификации и безопасности SSL
- Питание от сети PoE (Power over Ethernet)
- Компактный, штабелируемый форм-фактор «IFE micro»
- Монтаж на поверхность или DIN-рейку
- Доступны варианты монтажа в стойку и на столб
| Питание | IEEE 802.3at Тип 1 (совместимый с 802.af) Класс 0 (12,95 Вт) Устройство с питанием PoE |
| Полная потребляемая мощность | 1,8 Вт |
| Материал корпуса | IFE micro форм-фактор, черный и синий пластик |
| Монтажный размер, мм | Отдельно стоящий, штабелируемый, поверхностный монтаж или монтаж на рейку DIN EN 60715 35 мм; Занимает 8 модулей DIN (144 мм); |
| Рабочие температуры | от 5 до 40 °C |
| Относительная влажность | от 10% до 90% |
| Тепловыделение | 7 БТЕ/час |
| Разъемы | LAN PoE 8-контактный разъем RJ45, гнездо; Порт Ethernet 100Base-TX; Порт PoE (Power over Ethernet) PD (Powered Device) DIGITAL IN 5-контактный 3,5 мм съемный клеммный блок; Включает цифровые входы (относительно GND); Диапазон входного напряжения: 0–24 В постоянного тока; Логический порог: ≥2,0 В постоянного тока 0/низкий, ≤1,1 В постоянного тока 1/высокий; Входное сопротивление: 2,2 кОм, подтянутое до 5 В |
| Ethernet | 100 Мбит/с, автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, DHCP, SSL, TLS, совместимость с IEEE 802.3af и 802.3at Type 1 |
| Габариты (ВхШхГ), см | 3.4 x 12.8 x 7.3 см, 4.5 x 13.6 x 8.5 см (с кронштейном) |
| Вес, кг | 0,18 |
Описание

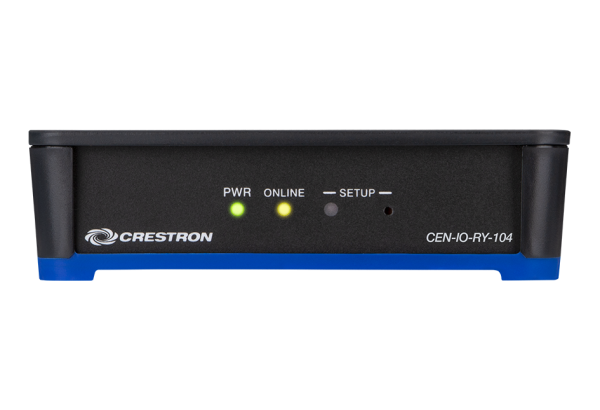

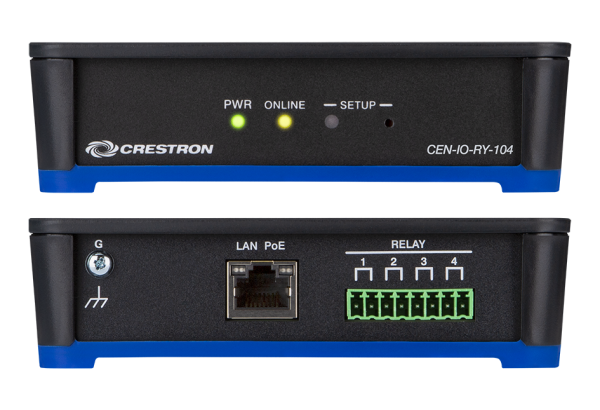

Crestron® CEN-IO-RY-104 — это компактный и экономичный проводной модуль ввода/вывода, разработанный для простого расширения доступных цифровых входов в коммерческой или жилой системе. Небольшой форм-фактор позволяет размещать CEN-IO-RY-104 практически в любом месте с возможностью крепления его к плоской поверхности или DIN-рейке с помощью прилагаемого монтажного кронштейна. Четыре встроенных релейных порта обеспечивают прямую интеграцию со всеми видами стороннего оборудования.
CEN-IO-RY-104 подключается к локальной сети с помощью доступного подключения LAN, что позволяет удаленно управлять и контролировать подключенное оборудование с компьютера или планшета. Питание удобно подается на CEN-IO-RY-104 через PoE (Power over Ethernet) или систему управления Crestron, что устраняет необходимость в локальном источнике питания или дополнительной проводке.
Протоколы безопасности:
CEN-IO-RY-104 поддерживает следующие протоколы безопасности для защиты от прерываний обслуживания и вредоносных вторжений:
- TLS 1.2 для подключений веб-сервера и системы управления
- Локальная аутентификация для подключений консоли, веб-сервера и системы управления
- SSL для подключений консоли
Питание через Ethernet
Используя технологию PoE, CEN-IO-RY-104 получает рабочее питание непосредственно через проводку LAN. PoE устраняет необходимость в локальном источнике питания или какой-либо выделенной проводке питания. Инжектор PoE (PWE-4803RU) просто подключается в линию с кабелем LAN в любом удобном месте. Коммутаторы Crestron PoE (CEN-SW-POE-5 или CEN-SWPOE-16) также могут использоваться для предоставления полного сетевого решения со встроенным PoE. Все инжекторы PoE и коммутаторы продаются отдельно.
Дружественный интегратору корпус
CEN-IO-RY-104 имеет форм-фактор Crestron IFE, компактный дизайн «дружественного интегратору корпуса», который подходит практически для любого места и обеспечивает различные варианты установки. Его форма позволяет устанавливать несколько устройств, совместимых с CEN-IO и другими IFE. С помощью прилагаемого монтажного кронштейна его можно закрепить на любой плоской поверхности или защелкнуть на стандартной DIN-рейке. Также доступны комплекты для монтажа в стойку и на столб.[1]
Особенности
- Компактный, экономичный проводной модуль ввода-вывода Ethernet
- Обеспечивает четыре релейных входа
- Настройка установщика с помощью программного обеспечения Crestron Toolbox™ или веб-браузера
- Поддержка протоколов TLS 1.2, локальной аутентификации и безопасности SSL
- Питание от сети PoE (Power over Ethernet)
- Компактный, штабелируемый форм-фактор «IFE micro»
- Монтаж на поверхность или DIN-рейку
- Доступны варианты монтажа в стойку и на столб
| Способ монтажа | Отдельно стоящий, штабелируемый, поверхностный монтаж или монтаж на рейку DIN EN 60715 35 мм; |
| Материал корпуса | IFE micro форм-фактор, черный и синий пластик |
| Монтажный размер, мм | Занимает 8 модулей DIN (144 мм); |
| Питание PoE | IEEE 802.3at Тип 1 (совместимый с 802.af) Класс 0 (12,95 Вт) Устройство с питанием PoE |
| Рабочие температуры | от 5 до 40 °C |
| Относительная влажность | от 10% до 90% |
| Тепловыделение | 8 БТЕ/час |
| Разъемы | LAN PoE 8-контактный разъем RJ45, гнездо; Порт Ethernet 100Base-TX; Порт PoE (Power over Ethernet) PD (Powered Device) ИК 8-контактный 3,5 мм съемный клеммный блок; Включает порты ИК/последовательного выхода; ИК-выход до 1,2 МГц; 1-сторонний последовательный TTL/RS-232 (0–5 В) до 115,2 кбод |
| ИК/Последовательный порт | Поддерживает одностороннее управление устройством через инфракрасный порт до 1,2 МГц или последовательный порт TTL/RS-232 (0–5 В) до 115,2 кбод |
| Ethernet | 100 Мбит/с, автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, DHCP, SSL, TLS, совместимость с IEEE 802.3af и 802.3at Type 1 |
| Габариты (ВхШхГ), см | 3.4 x 12.8 x 7.3 см, 4.5 x 13.6 x 8.5 см (с кронштейном) |

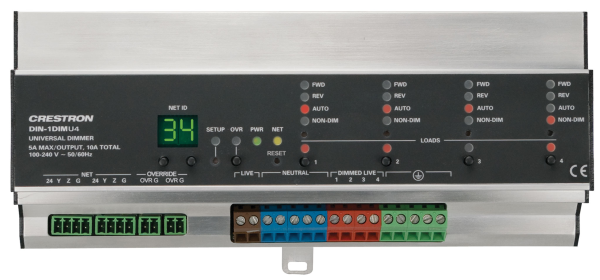

Описание

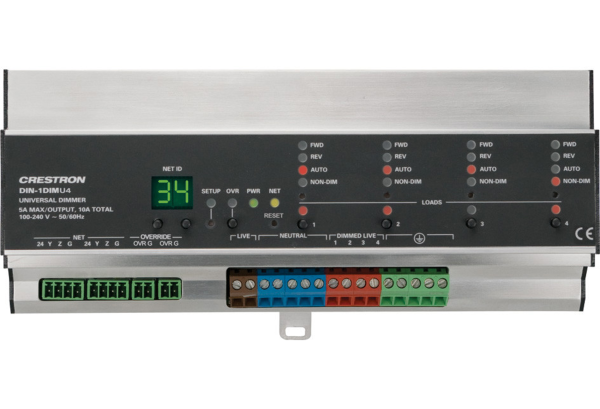

Crestron® DIN-1DIMU4 — это 4-канальный универсальный модуль управления освещением, разработанный для поддержки диммирования нагрузок как прямого, так и обратного фазового типа. Одна модель поддерживает как 120 В, так и 220-240 В электронные и магнитные низковольтные, лампы накаливания, неоновые/холодного катода, 2-проводные диммируемые люминесцентные и недиммируемые осветительные нагрузки до 5 А на канал, 10 А в общей сложности.
Автоматическое определение нагрузки
Каждый канал DIN-1DIMU4 способен автоматически определять тип диммируемой нагрузки, подключенной к нему, и выбирать соответствующий режим работы для управления этой нагрузкой. Режим обратной фазы (задний фронт) поддерживает лампы накаливания и электронные типы нагрузки низкого напряжения, в то время как режим прямой фазы (передний фронт) обрабатывает магнитные низковольтные, неоновые и другие типы индуктивной нагрузки. Режим без диммирования также можно выбрать для переключения недиммируемых осветительных приборов. Любой канал может быть настроен на любой режим, что позволяет одному модулю диммирования обрабатывать любую комбинацию типов освещения на четырех отдельно управляемых цепях.
Схема фазово-синхронного обнаружения
Запатентованная технология фильтрации через ноль обеспечивает превосходную устойчивость к помехам в линии электропередачи, уменьшая мерцание ламп и компенсируя колебания напряжения и частоты в сети.
Защита от короткого замыкания
Встроенная защита от перегрузки по току (OCP) предотвращает выход из строя DIN-1DIMU4 из-за чрезмерной нагрузки или неправильного подключения выходов.
Первичное реле с воздушным зазором
Когда все четыре канала полностью выключены, внутреннее главное реле автоматически размыкается, обеспечивая изоляцию воздушным зазором для безопасного обслуживания и замены лампочек во всех четырех контролируемых цепях.
Переопределить входной сигнал
Вход переопределения предусмотрен для того, чтобы внешнее замыкание контакта могло на мгновение переопределить программу системы управления и установить выход каждого канала на его предустановленный уровень переопределения. Уровни можно настраивать и сохранять локально с передней панели или удаленно с помощью программного обеспечения.
Монтаж на DIN-рейку
DIN-1DIMU4 предназначен для защелкивания на стандартной DIN-рейке для установки в корпусе настенного монтажа. Проводные соединения выполняются с помощью винтовых клемм, расположенных вдоль дна, легкодоступных спереди для легкой установки и обслуживания. Все элементы управления и индикаторы настройки расположены на центральной передней панели. При установке в корпус с использованием вырезов 45 мм передняя панель DIN-1DIMU4 остается доступной, а соединения скрыты.
Проводная связь Cresnet®
DIN-1DIMU4 взаимодействует с системой управления Crestron® с помощью сети управления Cresnet. На DIN-1DIMU4 предусмотрена пара портов Cresnet, что позволяет легко подключать последовательно несколько модулей управления автоматикой серии DIN Rail.
Основные характеристики
- 4 канала прямого или обратного фазового диммирования
- Автоматическое определение нагрузки
- Работа от 120 до 240 Вольт 50/60 Гц
- Выбираемый нерегулируемый режим
- Исключительная стабильность в шумной обстановке
- Защита от короткого замыкания и перегрузки по току
- Первичное реле с воздушным зазором
- Переопределить входные данные
- Проводная связь Cresnet®
- Настройка через переднюю панель или программное обеспечение
- Программируемая функциональность с использованием системы управления Crestron®
- Монтаж на DIN-рейку шириной 12 м
- Соответствует разделу 24 ЦИК 2013 г.
| Вес, кг | 2.23 фунта (36 унций) |
Описание

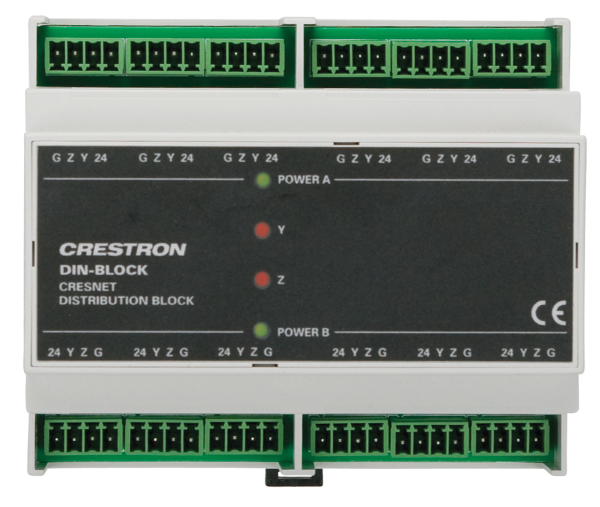

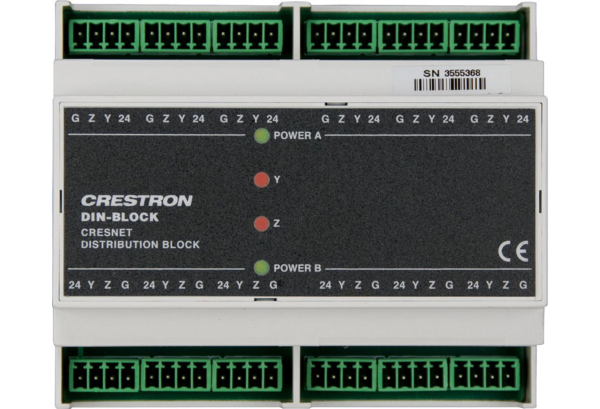

DIN-BLOCK — это распределительный блок Cresnet, монтируемый на DIN-рейку, предназначенный для облегчения завершения проводки Cresnet на головном конце или в точке распределения. Монтаж на DIN-рейку обеспечивает модульную установку вместе с модулями управления освещением и автоматикой Crestron на DIN-рейку и другими сторонними устройствами, монтируемыми на DIN-рейку.
Распределение Cresnet®
Cresnet — это коммуникационная магистраль для модулей освещения Crestron, настенных диммеров, контроллеров жалюзи, термостатов, кнопочных панелей, сенсорных панелей и многих других устройств. Эта гибкая 4-проводная шина позволяет комбинировать проводку Homerun и daisy-chain, а DIN-BLOCK обеспечивает простое средство для параллельного подключения до 12 отдельных кабелей Cresnet в составе сети любого размера.
Распределение мощности Cresnet
В дополнение к данным, Cresnet передает 24 В постоянного тока для питания подключенных к нему устройств. Порты Cresnet на DIN-BLOCK организованы в 2 отдельные группы питания, что обеспечивает простой способ управления распределением питания для всей сети Cresnet. Отдельный блок питания может быть выделен для каждой группы, или один блок питания может быть подключен к обеим группам по мере необходимости. Каждая группа поддерживает до 75 Вт.
Монтаж на DIN-рейку
DIN-BLOCK предназначен для защелкивания на стандартной DIN-рейке для установки в корпусе настенного монтажа или на настенной панели. Проводные соединения выполняются с помощью съемных винтовых клемм, расположенных вдоль верхней и нижней части, легкодоступных спереди для легкой установки и обслуживания. Диагностические индикаторы расположены на центральной передней панели. При установке в корпус с использованием вырезов 45 мм передняя панель DIN-BLOCK остается видимой, а соединения скрыты.
Основные характеристики
- 12-портовый распределительный блок Cresnet
- Съемные винтовые клеммные колодки для удобства подключения и устранения неисправностей
- Раздельная шина питания для гибкого распределения питания 24 В
- Диагностические светодиоды для сетевого питания и данных
- Пассивное устройство — не требует программирования
- Монтаж на DIN-рейку шириной 6 м
| Вес, кг | 5.0 унций (148 г) |
Описание

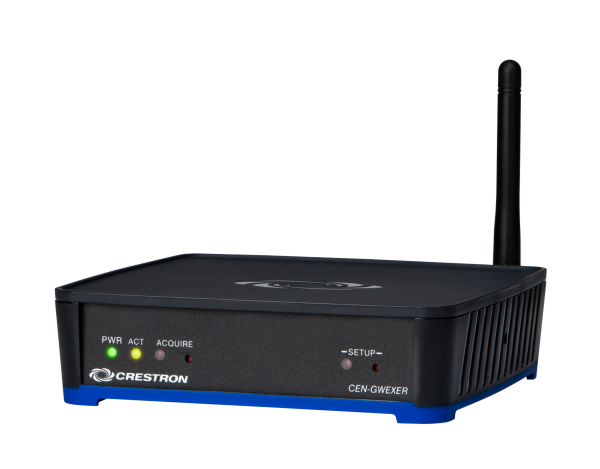

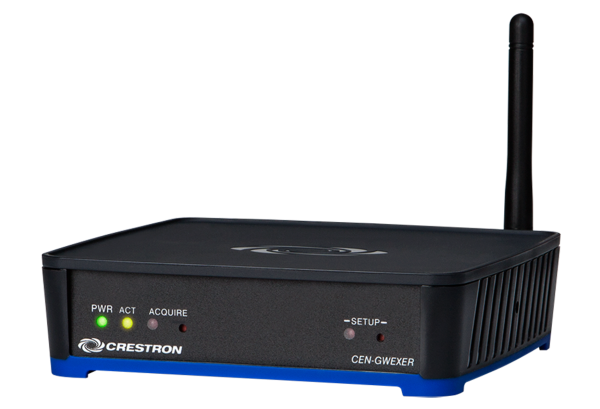

CEN-GWEXER — это беспроводной двухсторонний радиочастотный приемопередатчик, разработанный для использования с беспроводными устройствами Crestron® infiNET EX® и «ER» (Extended Range RF). Один шлюз CEN-GWEXER позволяет всей беспроводной сети пультов Crestron, кнопочных панелей, диммеров освещения, моторизованных жалюзи, термостатов, дверных замков и других устройств обмениваться данными с системой управления Crestron.
Технология infiNET EX®
Сверхнадежная беспроводная технология infiNET EX обеспечивает надежную двустороннюю радиочастотную связь по всему жилому или коммерческому зданию без необходимости в физической проводке управления. Используя топологию ячеистой сети 2,4 ГГц, почти каждое устройство infiNET EX в сети действует как «расширитель», ретранслируя беспроводные команды между шлюзом и всеми другими устройствами «EX» в сети, чтобы гарантировать, что каждая команда достигнет своего предполагаемого пункта назначения без сбоев. Каждое устройство infiNET EX, которое добавляется в сеть, эффективно увеличивает диапазон и стабильность всей сети, предоставляя несколько избыточных путей сигнала. Беспроводной диапазон между любыми двумя устройствами EX обычно составляет до 150 футов (46 м) в помещении.«ER» Технология радиочастот с расширенным диапазоном
Беспроводная технология Crestron Extended Range (ER) обеспечивает совместимость с определенными беспроводными сенсорными экранами и пультами дистанционного управления Crestron, включая TSR-302, TST-600, TST-602 и TST-902. Crestron «ER» работает в том же спектре 2,4 ГГц, что и infiNET EX, и специально оптимизирован для использования с беспроводными сенсорными устройствами, чтобы обеспечить надежную и безотказную двунаправленную радиочастотную связь. CEN-GWEXER непрерывно отслеживает каждое устройство ER в сети, тщательно отслеживая, когда устройство переходит в спящий режим, выключается или выходит из зоны действия, и бесперебойно восстанавливает связь, когда устройство снова появляется в сети. Типичный беспроводной диапазон для устройств ER составляет от 100 до 200 футов в помещении или до 1000 футов на открытом воздухе. Для еще большего покрытия ER поддерживает роуминг между восемью шлюзами.Простая настройка
CEN-GWEXER может управлять как infiNET EX, так и беспроводными устройствами ER одновременно, устраняя необходимость в отдельных шлюзах, антеннах и LAN-подключениях. Настройка сети устройств infiNET EX и/или ER проста, используя динамическое обнаружение для автоматического обнаружения и получения каждого беспроводного устройства. Если устройства ER не получены, CEN-GWEXER может поддерживать до 100 устройств infiNET EX (включая до шести портативных пультов Crestron MLX-3). Каждое устройство ER, которое добавляется в сеть, исключает десять устройств EX, при этом допускается максимум десять устройств ER. Для более подробной разбивки, пожалуйста, обратитесь к разделу «Поддерживаемые устройства» в разделе спецификаций этого технического описания.Однопроводное подключение
Шлюз CEN-GWEXER взаимодействует с системой управления через Ethernet и получает рабочее питание через то же соединение Ethernet с использованием технологии PoE. PoE (Power over Ethernet) просто требует наличия источника питания PoE 802.3af или 802.3at.- Crestron предлагает инжектор PoE PWE-4803RU, который подключается в линию с кабелем Ethernet, что позволяет устанавливать его в любом удобном месте между шлюзом и сетевым коммутатором. PWE-4803RU способен питать один шлюз и доступен отдельно или в комплекте со шлюзом как модель CEN-GWEXER-PWE или CENI-GWEXER-PWE.
- Crestron также предлагает коммутаторы Ethernet со встроенным PoE (модели CEN-SW-POE-5 и CEN-SWPOE-16), предоставляя комплексное высокопроизводительное сетевое решение, способное обеспечить PoE для нескольких шлюзов и других устройств PoE. Использование коммутатора Ethernet со встроенным PoE устраняет необходимость в отдельных инжекторах PoE.
В качестве альтернативы PoE питание CEN-GWEXER можно осуществлять с помощью дополнительного блока питания 24 В постоянного тока модели PW-2407WU.
Корпус, удобный для интегратора
CEN-GWEXER имеет форм-фактор Crestron IFE, компактный дизайн «Integrator Friendly Enclosure», который подходит практически для любого места и допускает множество вариантов установки. Его форма позволяет складывать вместе несколько шлюзов и других совместимых с IFE устройств. Используя прилагаемый монтажный кронштейн, его можно закрепить на любой плоской поверхности или защелкнуть на стандартной DIN-рейке. Также доступны комплекты для монтажа в стойку и на столб.Основные характеристики
- Многоцелевой беспроводной шлюз 2-сторонней радиосвязи
- Одновременная поддержка беспроводных устройств infiNET EX® и Crestron «ER»
- Сверхнадежная технология ячеистой сети InfiNET EX
- Технология RF «Extended Range», оптимизированная для беспроводных пультов дистанционного управления с сенсорным экраном
- Динамическое обнаружение для быстрой и простой настройки
- Выбор канала «Wi-Fi® friendly» для бесперебойной работы
- Встроенная диагностика радиочастотной сети
- Радиус действия infiNET EX до 150 футов (46 метров) в помещении, 250 футов (76 метров) на открытом воздухе
- Дальность действия ER от 100 до 200 футов (от 33 до 66 метров) в помещении, 1000 футов на открытом воздухе
- Поддерживает расширители infiNET EX и роуминг ER для расширенного покрытия
- Выдвижная антенна с использованием дополнительного ANT-EXT
- Компактный, штабелируемый форм-фактор «IFE small»
- Возможность монтажа на поверхность или DIN-рейку с помощью прилагаемого кронштейна
- Доступны варианты монтажа в стойку и на столб
- Высокоскоростной интерфейс системы управления Ethernet
- Питание от сети 24 В постоянного тока или PoE
- Доступны модели с включенным инжектором PoE
- Дополнительный блок питания 24 В постоянного тока продается отдельно
| Полная потребляемая мощность | 2,1 Вт (типичное значение) |
| Способ монтажа | Отдельно стоящий, штабелируемый, поверхностный монтаж или монтаж на рейку DIN EN 60715 35 мм; занимает 8 модулей DIN (144 мм); |
| Материал корпуса | IFE small form factor, черный и синий пластик |
| Питание PoE | IEEE 802.3at Type 1 (совместимый с 802.3af) Class 1 (3,84 Вт) Устройство с питанием по PoE; 100-250 В переменного тока, 50/60 Гц Инжектор PoE, модель PWE-4803RU входит в комплект моделей CEN-GWEXER-PWE и CENI-GWEXER-PWE |
| Рабочие температуры | от 5° до 40° C |
| Относительная влажность | от 10% до 90% |
| Блок питания | 0,75 А (минимум) при 24 В постоянного тока; Блок питания 100-240 В переменного тока, 50/60 Гц, модель PW-2407WU продается отдельно |
| Тепловыделение | 7 БТЕ/ч |
| Приемопередатчик | infiNET EX и ER 2-сторонний RF, 2,4 ГГц ISM Каналы 11–26 (2400–2483,5 МГц), канал по умолчанию 15; Соответствует IEEE 802.15.4 |

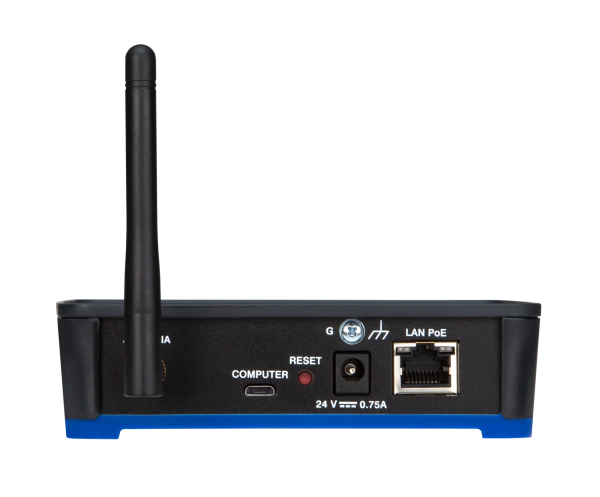

| Разъемы | АНТЕННА Подключение для прилагаемой антенны КОМПЬЮТЕР Micro-B USB, гнездо; Консольный порт компьютера, только для использования установщиком; В комплект входит кабель Micro-B — A USB длиной 6 футов (2,83 м) Винт G 4-40, клемма заземления корпуса Разъем питания постоянного тока 24 В, 0,75 А, 2,1 x 5,5 мм; Вход питания постоянного тока 24 В; Блок питания PW-2407WU продается отдельно LAN PoE 8-контактный RJ45, гнездо; Порт Ethernet 10Base-T/100Base-TX; Поддержка Power over Ethernet |
| Мощность передачи | +20 дБм (модели CEN-GWEXER и CEN-GWEXER-PWE);+8 дБм (международные модели CENI-GWEXER и CENI-GWEXER-PWE) |
| Диапазон infiNET EX (типичный) | 150 футов (46 м) в помещении, 250 футов (76 м) на открытом воздухе, до ближайшего устройства(-й) ячеистой сети; |
| Диапазон ER (типичный) | 100–200 футов (33–66 м) максимум в помещении, 1000 футов (305 м) на открытом воздухе, в зависимости от условий на месте |
| ER-роуминг | Поддерживает роуминг между 8 шлюзами |
| Ethernet | 10/100 Мбит/с, автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, DHCP, совместимость с IEEE 802.3at Type 1 |
| Габариты (ВхШхГ), см | 3.5 (4.5 с кронштейном) x 12.8 (13.7 с кронштейном) x 13.3 см. |
| Вес, кг | 8.9 унций (253 г) без кронштейна |
Описание
C2N-IO — очень компактное устройство, которое добавляет порты управления к любой системе управления Crestron 2-Series 3-Series® или 4-Series®. Оно подключается через сеть управления Cresnet® и обеспечивает один порт RS-232, один ИК и два порта управления реле.1 Его можно закрепить на любой плоской поверхности с помощью двух винтов или самоклеящегося многоразового крепления (3M® Dual Lock® входит в комплект).
Особенности
- Умещается в 2-секционной настенной коробке
- Обеспечивает 1 порт RS-232, 1 ИК/последовательный порт и 2 порта реле
- Совместимо с любой системой управления Crestron 2-Series, 3-Series® или 4-Series®
- Интерфейсы через шину управления Cresnet®
- Питание Cresnet 24 В постоянного тока
- В комплект входит кронштейн для поверхностного монтажа
Описание

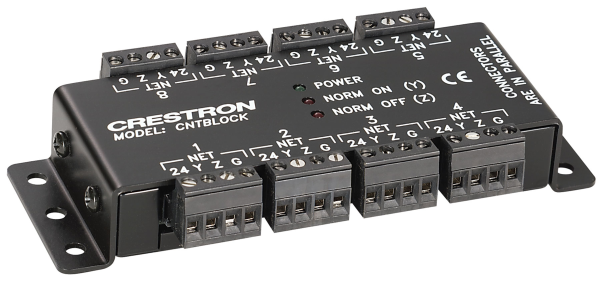

CNTBLOCK — это параллельный распределительный блок, предназначенный для облегчения терминирования нескольких кабелей Cresnet® в шкафу с оборудованием, шкафу или под столом. Предоставляется восемь 4-контактных разъемов, сгруппированных в два набора по четыре. Питание может быть изолировано между двумя наборами путем удаления внутренней перемычки. Диагностические светодиоды указывают на наличие сетевого питания и данных. CNTBLOCK включает в себя встроенные монтажные фланцы, позволяющие прикрепить его к любой подходящей плоской поверхности.
| Вес, кг | 0.5 фунта (0.2 кг) |
Описание

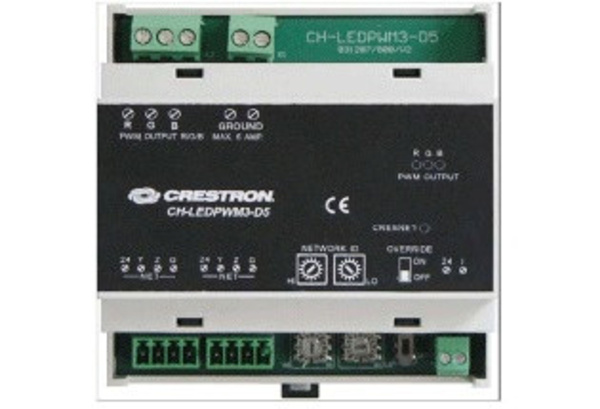

CH-LEDPWM3-D5 — это 3‑канальный светодиодный диммер с креплением на DIN‑рейку. Каждый из трёх независимо управляемых выходов ШИМ (R, G, B) напрямую управляет любым типом светодиода с питанием и максимальным током потребления 5 А (на канал).
Переопределение входного сигнала
Предусмотрен входной сигнал блокировки, позволяющий кратковременным замыканием внешнего контакта блокировать систему управления.
Монтаж на DIN-рейку
CH-LEDPWM3-D5 предназначен для установки на стандартную DIN‑рейку в настенном корпусе. Проводные соединения выполняются с помощью винтовых клемм, расположенных вдоль верхней и нижней части, с удобным доступом спереди для упрощения монтажа и обслуживания.
Cresnet
CH-LEDPWM3-D5 взаимодействует с процессором автоматизации DIN‑AP2 2‑Series или другой системой управления Crestron 2‑Series через сеть управления Cresnet. Пара портов Cresnet на CH-LEDPWM3-D5 позволяет легко подключать последовательно несколько модулей управления серии DIN Rail.
Основные характеристики
- 3 канала диммирования
- Монтаж на DIN‑рейку шириной 5 модулей
- Cresnet‑коммуникации
- Переопределение входного сигнала
Описание

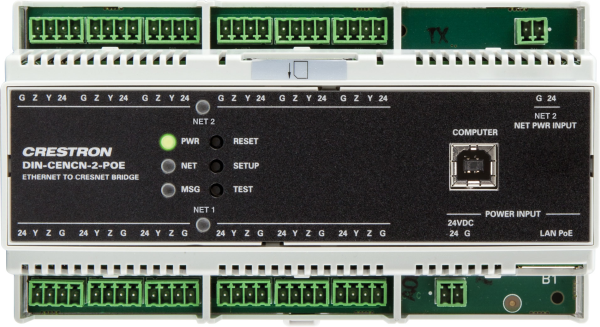

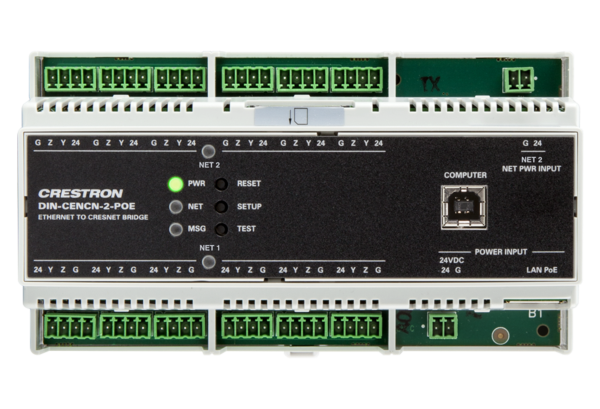

DIN-CENCN-2-POE — сетевой мост Ethernet-Cresnet®, работающий с системой управления Crestron® Control System® для максимального повышения надежности и устойчивости сети Cresnet. Он предлагает более сложное решение, чем блок или концентратор Cresnet, предоставляя две изолированные подсети и встроенную диагностику, а также универсальные возможности распределения питания и удобный форм-фактор DIN-рейки.
ПРИМЕЧАНИЕ: DIN-CENCN-2-POE несовместим с системами управления Crestron 2-й серии или более ранними версиями.
Автобус Креснет
Cresnet — это коммуникационная магистраль для многих кнопочных панелей Crestron, элементов управления освещением, моторов жалюзи, термостатов, датчиков и других устройств, которым не требуется более высокая скорость Ethernet. Она обеспечивает надежное и гибкое решение для проводки, позволяя подключать несколько устройств параллельно с использованием топологии как home-run, так и daisy-chain. Шина Cresnet распределяет двунаправленную передачу данных и питание 24 В постоянного тока для каждого устройства по одному 4-проводному кабелю.
Мост Ethernet-Cresnet
Добавление Ethernet к мостам Cresnet в систему управления Crestron позволяет распространять Cresnet по высокоскоростному Ethernet. Увеличенная пропускная способность, обеспечиваемая Ethernet, снижает задержку для общего повышения скорости и производительности. Расстояния проводки можно легко увеличить, при этом потенциально снижая общие требования к проводке за счет использования существующей инфраструктуры локальной сети на любом объекте. Один или несколько мостов могут быть развернуты в одной системе управления, и они даже могут обрабатываться более чем одной системой управления, что обеспечивает невероятную гибкость в проектировании и функциональности системы.
Двойные подсети Cresnet
DIN-CENCN-2-POE предоставляет две изолированные подсети. Каждая подсеть ведет себя как сервер Cresnet с собственным уникальным адресным пространством. Поддерживается максимум 20 устройств Cresnet на подсеть, и каждая подсеть предоставляет шесть разъемов Cresnet для легкого завершения нескольких линий. Crestron рекомендует максимальную совокупную длину кабеля 1500 футов (457 метров) на подсеть.
Распределение мощности Cresnet
Правильное распределение питания является ключом к надежной сети Cresnet. Для обеспечения правильного питания DIN-CENCN-2-POE предлагает универсальное масштабируемое управление питанием с использованием PoE или 24 В постоянного тока. Общая мощность Cresnet 10 Вт доступна для обеих подсетей с использованием PoE, которую можно увеличить до 20 Вт с использованием PoE+. Добавление одного или двух внешних источников питания Cresnet 24 В постоянного тока обеспечивает до 75 Вт мощности Cresnet для одной или каждой подсети в зависимости от конфигурации. Более подробную информацию см. в разделе «Питание» технических характеристик.
DIN-CENCN-2-POE автоматически настраивается на основе подключенного источника(ов) питания. Встроенная защита интеллектуально отслеживает нагрузку и состояние проводки в каждой подсети и отключает питание любой из подсетей в случае перегрузки, неисправности проводки или отказа источника питания. Если возникает такая ошибка, отключается только подсеть с ошибкой, оставляя другую подсеть полностью работоспособной.
Инструменты диагностики
Многие распространенные проблемы системы управления вызваны неисправностями проводки, недостаточной мощностью или слишком большим количеством устройств. Последнее решается путем увеличения пропускной способности с помощью Ethernet и ограничения количества устройств, которые могут быть подключены к каждой подсети.
Для других проблем DIN-CENCN-2-POE предоставляет полный набор диагностических инструментов, помогающих легко их выявить и устранить.
На передней панели устройства установщик может нажать кнопку TEST и наблюдать за светодиодными индикаторами, чтобы увидеть, есть ли какие-либо коды ошибок. Это позволяет выявлять проблемы с проводкой еще до включения системы управления. Более полную информацию можно просматривать и анализировать с помощью веб-браузера или программного обеспечения Crestron Toolbox™.
В функционирующей системе спорадически возникающие ошибки, вызванные обрезанными или неисправными проводами, отключенными устройствами или неисправными источниками питания, могут быть сообщены в систему управления в режиме реального времени для предоставления уведомлений об ошибках через сенсорный экран, мобильное устройство, электронную почту или текстовое сообщение. Для коммерческих корпоративных приложений также поддерживаются приложения SNMP и Crestron Fusion® Cloud. Установка карты памяти SD (не входит в комплект) позволяет регистрировать активность и ошибки Cresnet, что упрощает диагностику периодических проблем, которые невозможно воспроизвести по требованию.
Питание через Ethernet
Используя технологию PoE+, DIN-CENCN-2-POE получает рабочее питание через проводку LAN от источника питания PoE или PoE+ (PWE-4803RU, CEN-SW-POE-5 или CEN-SWPOE-16, продаются отдельно). В качестве альтернативы устройство может питаться от источника питания Cresnet 24 В постоянного тока. Более подробную информацию см. в разделе «Питание» технических характеристик.
Монтаж на DIN-рейку
DIN-CENCN-2-POE предназначен для защелкивания на стандартной 35-миллиметровой DIN-рейке для установки в настенном корпусе серии DIN-EN или на любой плоской поверхности. Монтаж на DIN-рейке обеспечивает очень компактное, экономичное и модульное решение для настройки полных систем управления с использованием системы управления Crestron вместе с дополнительными устройствами Crestron и сторонних производителей, монтируемыми на DIN-рейку.
Основные характеристики
- Увеличивает надежность и производительность сети Cresnet®
- Обеспечивает передачу данных Cresnet через высокоскоростной Ethernet
- Предоставляет две изолированные подсети Cresnet
- Поддерживает 20 устройств Cresnet на подсеть
- Поддерживает общую длину кабеля 1500 футов (457 м) на подсеть
- Питание через PoE, PoE+ или Cresnet
- Включает интеллектуальное управление питанием для каждой подсети
- Имеет встроенные инструменты сетевой диагностики
- Тестирование сетевой проводки, электропитания и связи
- Подробный анализ ошибок с помощью программного обеспечения или веб-браузера
- Отчеты об ошибках в режиме реального времени через систему управления
- Активность Cresnet и регистрация ошибок с течением времени
- Монтаж на DIN-рейку шириной 9 м
| Вес, кг | 9.8 унций (277 г) |
Описание
C3IR-8 — это плата управления 3-Series™, которая обеспечивает восемь ИК-портов. Каждый ИК-порт поддерживает одностороннюю связь через ИК (инфракрасный) или последовательный порт. Плата предназначена для установки в слот расширения платы управления 3-Series Control System® модели PRO3 или AV3, или 3-Series Card Interface модели CEN-CI3-1 или CEN-CI3-3.
Описание
CAGE3 — это устанавливаемый на месте аксессуар, который добавляет три слота расширения для контрольных карт к AV3 3-Series Control System®. CAGE3 позволяет устанавливать до трех контрольных карт 3-Series™ для расширения количества и типов контрольных портов в шасси AV3.
Описание

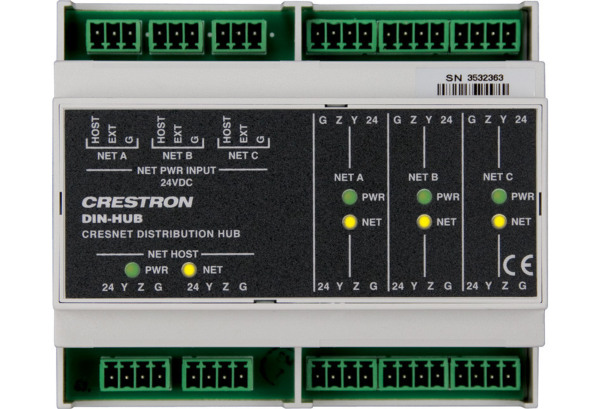

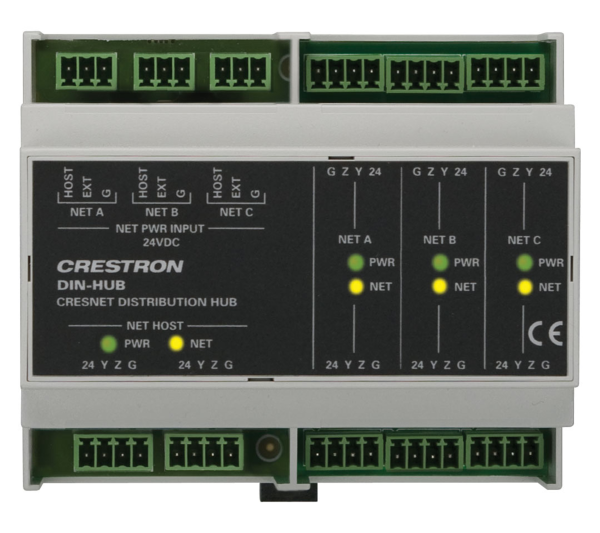

DIN-HUB — это монтируемый на DIN-рейку концентратор Cresnet, разработанный для упрощения настройки больших сетей Cresnet. Монтаж на DIN-рейку позволяет осуществлять модульную установку вместе с модулями управления освещением и автоматикой Crestron на DIN-рейку и другими сторонними устройствами, монтируемыми на DIN-рейку.
3-сегментный концентратор Cresnet®
Cresnet — это коммуникационная магистраль для модулей освещения Crestron, настенных диммеров, контроллеров жалюзи, термостатов, кнопочных панелей, сенсорных панелей и многих других устройств. Эта гибкая 4-проводная шина обычно поддерживает около 20 устройств Cresnet без необходимости использования концентратора. Более крупные системы легко включаются путем добавления DIN-HUB. DIN-HUB имеет 3 изолированных сегмента Cresnet, каждый из которых поддерживает дополнительно 20 устройств, что позволяет создавать системы из примерно 80 устройств в общей сложности (включая сегмент «хост»). Можно добавлять больше концентраторов, чтобы обеспечить максимальный потенциал в 252 устройства.*
Распределение мощности Cresnet
В дополнение к данным, Cresnet передает 24 В постоянного тока для питания подключенных к нему устройств. DIN-HUB обеспечивает простой способ управления распределением питания для всей сети Cresnet. Каждый сегмент может быть настроен на получение питания от источника питания «хоста» или от другого источника питания. Отдельные источники питания могут быть выделены для каждого сегмента, или один источник питания может быть разделен между несколькими сегментами по мере необходимости. Каждый сегмент поддерживает до 75 Вт.
Монтаж на DIN-рейку
DIN-HUB предназначен для защелкивания на стандартной DIN-рейке для установки в корпусе настенного монтажа или на настенной панели. Проводные соединения выполняются с помощью съемных винтовых клемм, расположенных вдоль верхней и нижней части, легкодоступных спереди для легкой установки и обслуживания. Диагностические индикаторы расположены на центральной передней панели. При установке в корпус с использованием вырезов 45 мм передняя панель DIN-HUB остается видимой, а соединения скрыты.
Основные характеристики
- 3-сегментный концентратор Cresnet
- Для сетей Cresnet с более чем 20 устройствами
- Настраиваемое распределение мощности
- Программирование не требуется
- Монтаж на DIN-рейку шириной 6 м
| Вес, кг | 6.0 унций (169 г) |
Описание
C3COM-3 — это плата управления 3-Series™, которая обеспечивает три COM-порта. Каждый COM-порт поддерживает двунаправленный RS-232, RS-422 или RS-485. Плата предназначена для установки в слот расширения платы управления 3-Series Control System® модели PRO3 или AV3, или 3-Series Card Interface модели CEN-CI3-1 или CEN-CI3-3.
